Ограничитель перенапряжения ОПН-280Ш (LVA 280B-DL) IEK
Характеристики
Время срабатывания
25
Защитн уровень напряжения
1.0
Классификационное напряжение
500
Конструктивный размер
Прочее
Конфигурация системы
Прочее
Макс непрерывное напряжение перемен тока АС
1000
Номин напряжение перемен тока
280
Описание
Ограничители перенапряжений ОПН IEK предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений. Ограничители предназначены для эксплуатации на линиях электрических сетей переменного тока напряжением до 1 кВ и частотой 50 Гц.
Присоединение ограничителей ОПН-ХХХ ЗОИ к СИП производится с помощью зажима ЗОИ, к неизолированным линиям – с помощью зажима ЗСГП.
Присоединение ограничителей ОПН-ХХХ Ш производится на шинные отводы фазных проводников и провода нейтрали.
Характеристики
| Время срабатывания | 25 |
|---|---|
| Защитн уровень напряжения | 1.0 |
| Классификационное напряжение | 500 |
| Конструктивный размер | Прочее |
| Конфигурация системы | Прочее |
| Макс непрерывное напряжение перемен тока АС | 1000 |
| Номин напряжение перемен тока | 280 |
| Номин напряжение постоян тока | - |
| Номин сброс импульсного тока - 8 или 20 | 10 |
| Отключающая способность при коротком замыкании | - |
| Разрядный макс ток с формой волны 8 на 20 мкс | 40 |
| Разрядный номин ток с формой волны 8 на 20 мкс | 10 |
| Ремонтопригодность | Нет |
| С удаленным сигналом | Нет |
| Сигнал на устройстве | Нет |
| Температура эксплуатации | -60...+80 |
| Тип монтажа | Прочее |
| Уровень защиты напряжения | 1,2 |
| Частота | 50 Гц |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48490_26.pdf
pdf, 1.11 MB
Паспорт (1)
OPN_passport_3.pdf
pdf, 2.31 MB

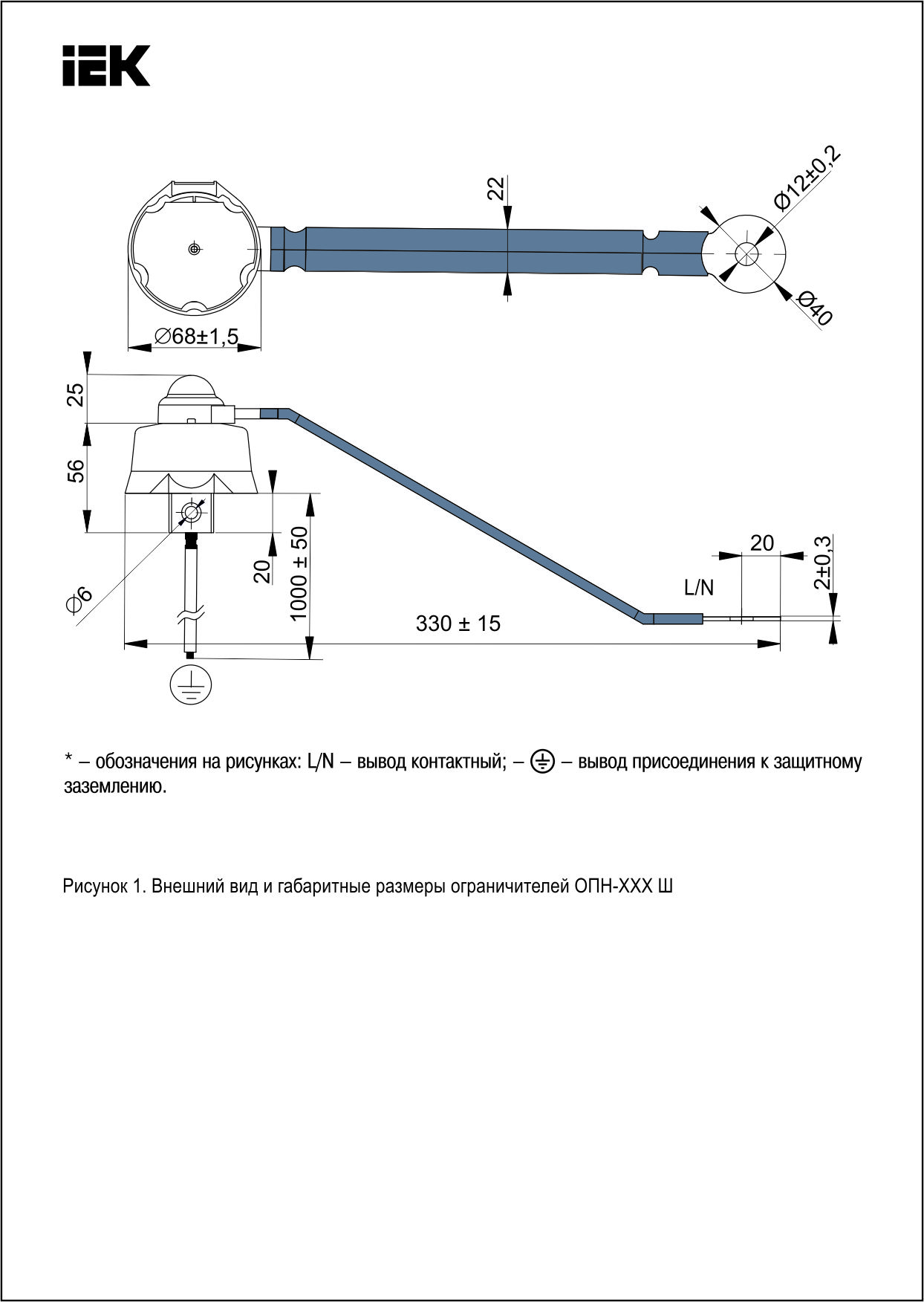

Габаритные чертежи (1)
jpg, 1.95 MB

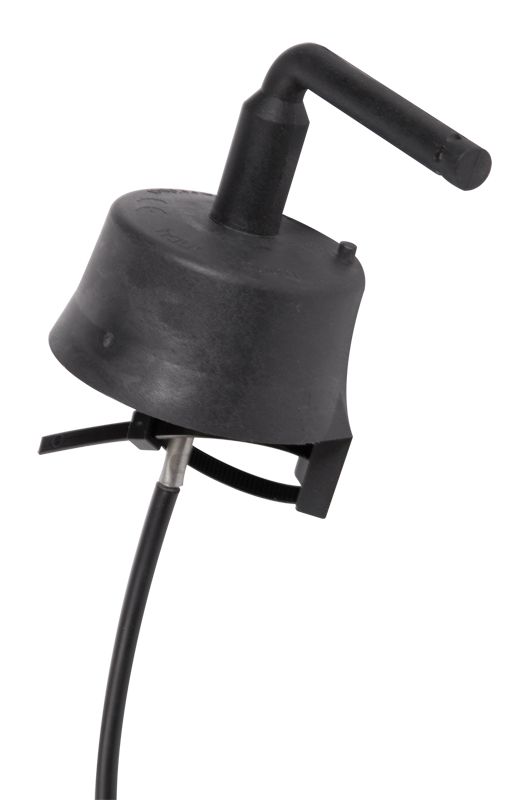

Аналоги
