Характеристики
Высота
66
Глубина
40
Для провода круглого сечения
Да
Для провода плоской формы
Нет
Для провода сегметного сечения
Нет
Макс допустимый ток Ie
-
Макс поперечное сечение проводника
154
Описание

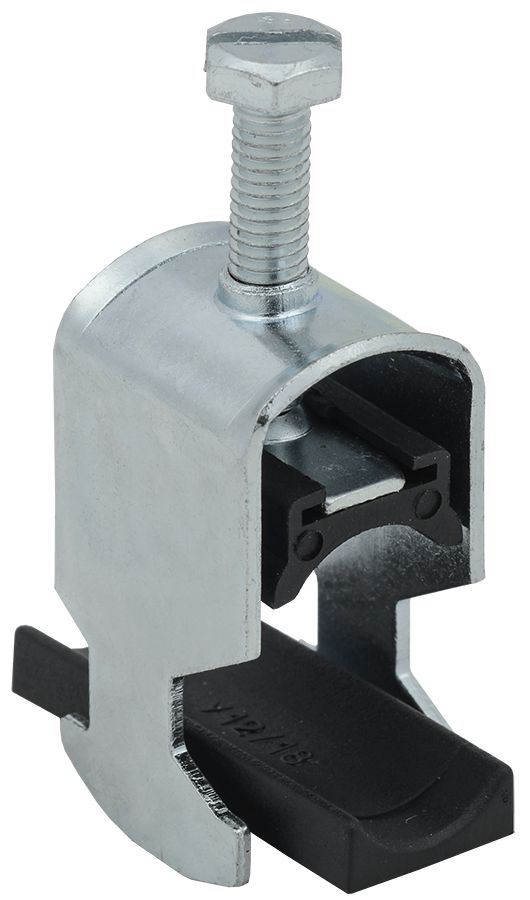

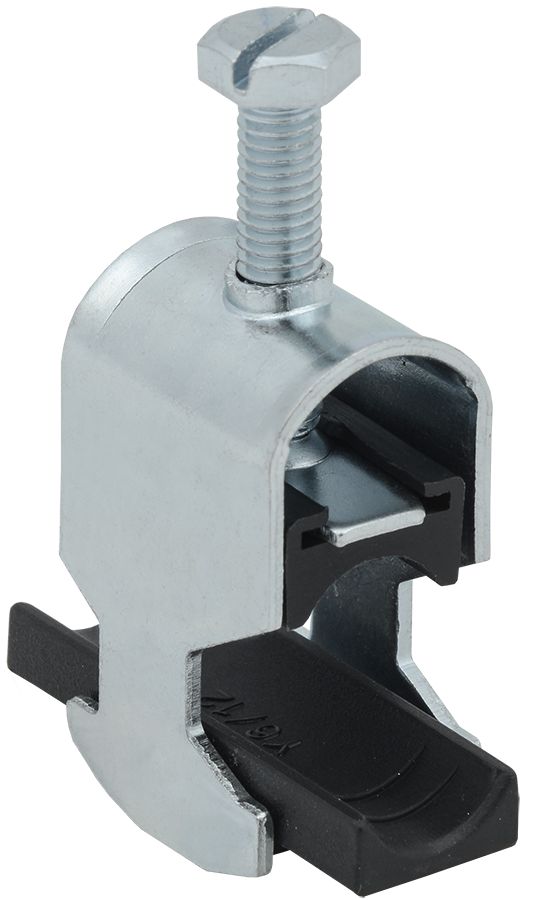

Кабельный зажим для С-профиля предназначен для создания упорядоченных систем распределения проводников в электрощитах и удерживания проводов с помощью рейки с С-образным сечением, для крепления кабеля на монтажных траверсах и кабельных рейках с контактом ЭМС. Помогает снять весовую нагрузку от тяжелых проводов с соединений и контактов, обеспечивая дополнительную надежность сборки. Также подходит для крепления проводов на соответствующем профиле кабеленесущих систем и лотков.
Конструктивно зажимы выполнены из оцинкованной стали, с установленным пластиковым держателем, изготовленным из не поддерживающего горение пластика.
Характеристики
| Высота | 66 |
|---|---|
| Глубина | 40 |
| Для провода круглого сечения | Да |
| Для провода плоской формы | Нет |
| Для провода сегметного сечения | Нет |
| Макс допустимый ток Ie | - |
| Макс поперечное сечение проводника | 154 |
| Номин напряжение | 230/400 |
| Подходит для | Прочее |
| Температура эксплуатации | -40...+60 |
| Толщина шинопровода | 6...14 |
| Ширина | 20 |
| Ширина шинопровода | 6...14 |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (1)
Cable_clamp_C-profile_passport_2.pdf
pdf, 1.98 MB

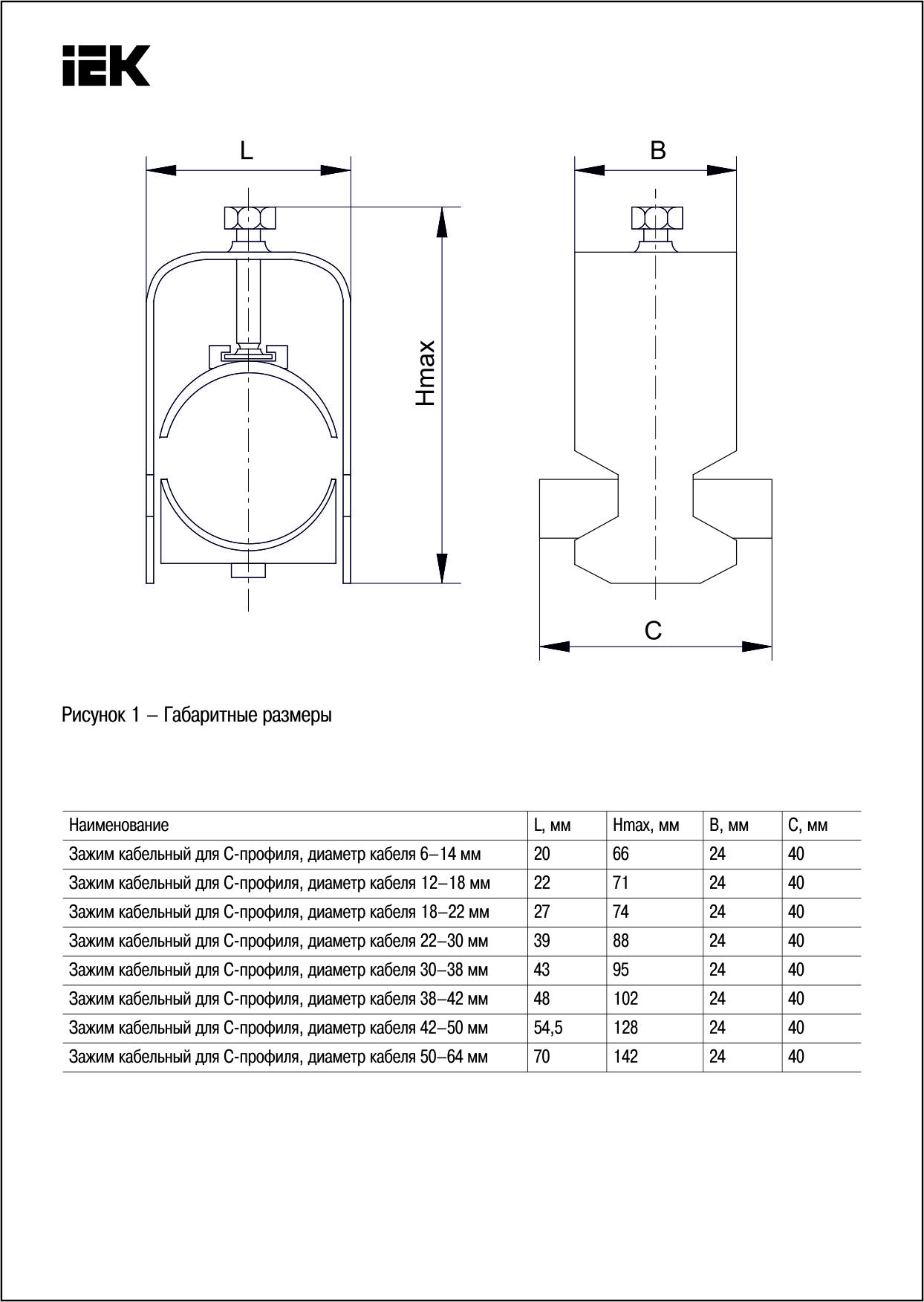

Габаритные чертежи (1)
jpg, 2.05 MB
