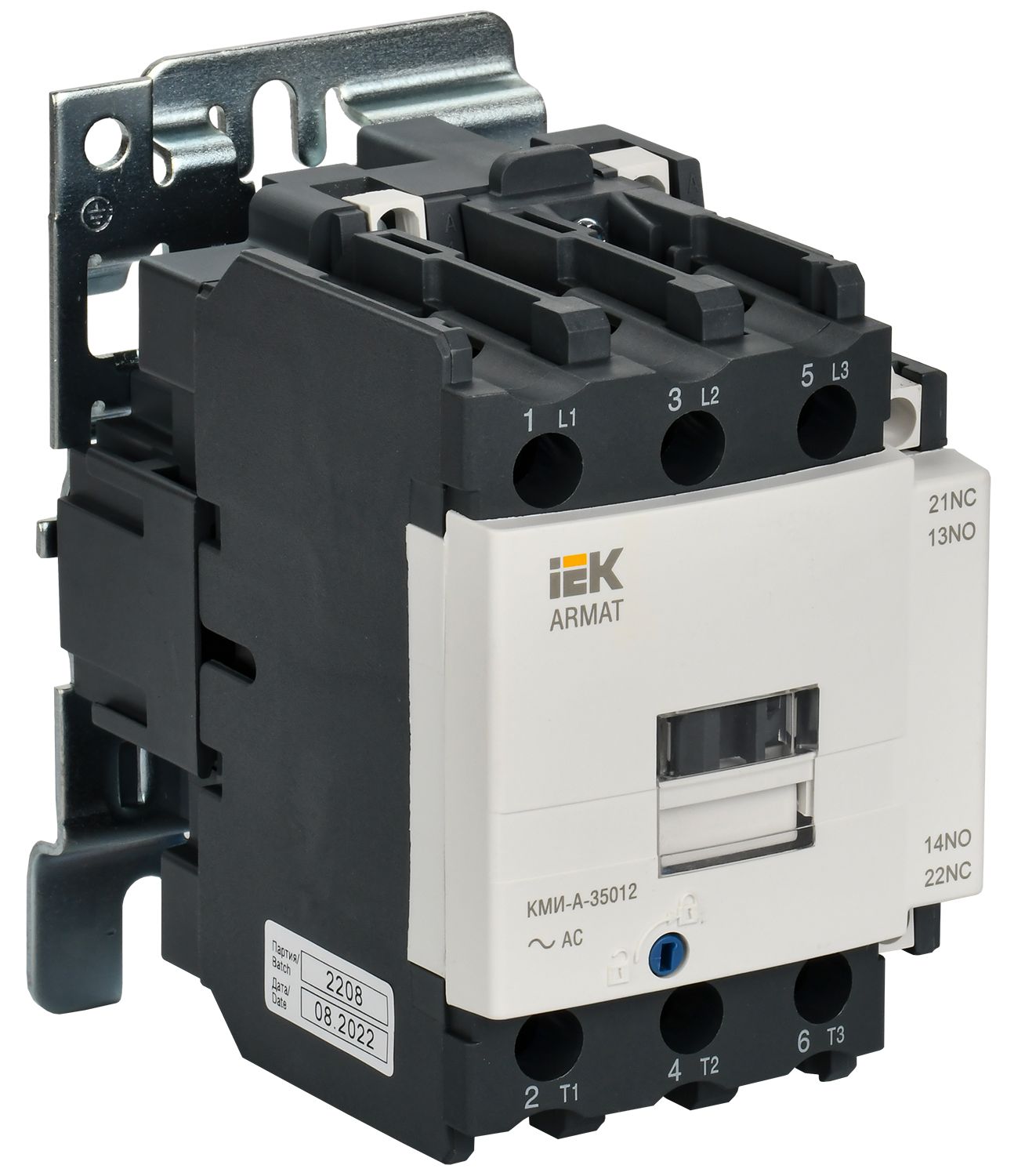

ARMAT Контактор КМИ-А-35012 LC1D 50А 48В/АС3 1NO/1NC IEK
Характеристики
Время срабатыв при замыкании-цу
26
Время срабатыв при размыкании-цу
19
Высота
127.0
Гибкий кабель без наконечника-гц
35
Глубина
115.0
Диапазон напряж отпускания-цу
0,3...0,6
Диапазон напряж срабатывания-цу
0,8...1,1
Описание
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Характеристики
| Время срабатыв при замыкании-цу | 26 |
|---|---|
| Время срабатыв при размыкании-цу | 19 |
| Высота | 127.0 |
| Гибкий кабель без наконечника-гц | 35 |
| Глубина | 115.0 |
| Диапазон напряж отпускания-цу | 0,3...0,6 |
| Диапазон напряж срабатывания-цу | 0,8...1,1 |
| Жесткий кабель без наконечника-гц | 35 |
| Защита от сверхтоков-предохр gG-гц | 100 |
| Защита от сверхтоков-предохр gG-доп конт вц | 10 |
| Климатическое исполнение | УХЛ4 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во норм замкн-НЗ силовых контактов | 0 |
| Кол-во норм разомкнутых-НО силовых конт | 3 |
| Коммут-ая износос-ть общий ресурс-гц | 1.9 |
| Крутящий момент при затягивании-гц | 8.0 |
| Макс кратковременная нагрузка-гц | 810 |
| Макс кратковременная нагрузка-доп конт вц | 140 |
| Мех износостойкость-гц | 15 |
| Мех износоустойчивость-цу | 15.0 |
| Минимальная вкл способность Imin-доп конт вц | 0 |
| Минимальная вкл способность Umin-доп конт вц | 17 |
| Модульное исполнение | Нет |
| Мощность потреб катушки при срабатывании Uc-цу | 160.0 |
| Мощность потреб катушки при удержании Uc-цу | 15.0 |
| Мощность рассеяния при Ie АС-1-гц | 6.00 |
| Мощность рассеяния при Ie АС-3-гц | 3.70 |
| Номин импульсное напряжение Uimp-гц | 6 |
| Номин коммутируем мощность при AC-3 400 В | 22 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение Un-AC-доп конт вспом цепи | 690 |
| Номин напряжение изоляции Ui-гц | 690 |
| Номин напряжение изоляции Ui-доп конт вц | 690 |
| Номин напряжение питания цепи управ Us AC 50 Гц | 48 |
| Номин раб напряжение переменного тока Ue-гц | 690 |
| Номин рабочий ток Ie при AC-1 400 В | 80 |
| Номин рабочий ток Ie при AC-3 400 В | 50 |
| Световая индикациия | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -25...50 |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Типоисполнение электрон реле | РТИ-3357 |
| Ток термической стойкости Ith-доп конт вц | 10 |
| Условный тепловой ток Ith при АС-1-гц | 80 |
| Условный ток короткого замыкания Inc-гц | 3000 |
| Частота включений коммутац износост в час-гц | 3600 |
| Частота включений механ износост в час-гц | 3600 |
| Ширина | 55.0 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.43333_25.pdf
pdf, 2.45 MB
ЕАЭС RU С-CN.АЯ46.В.48919_26.pdf
pdf, 2.58 MB

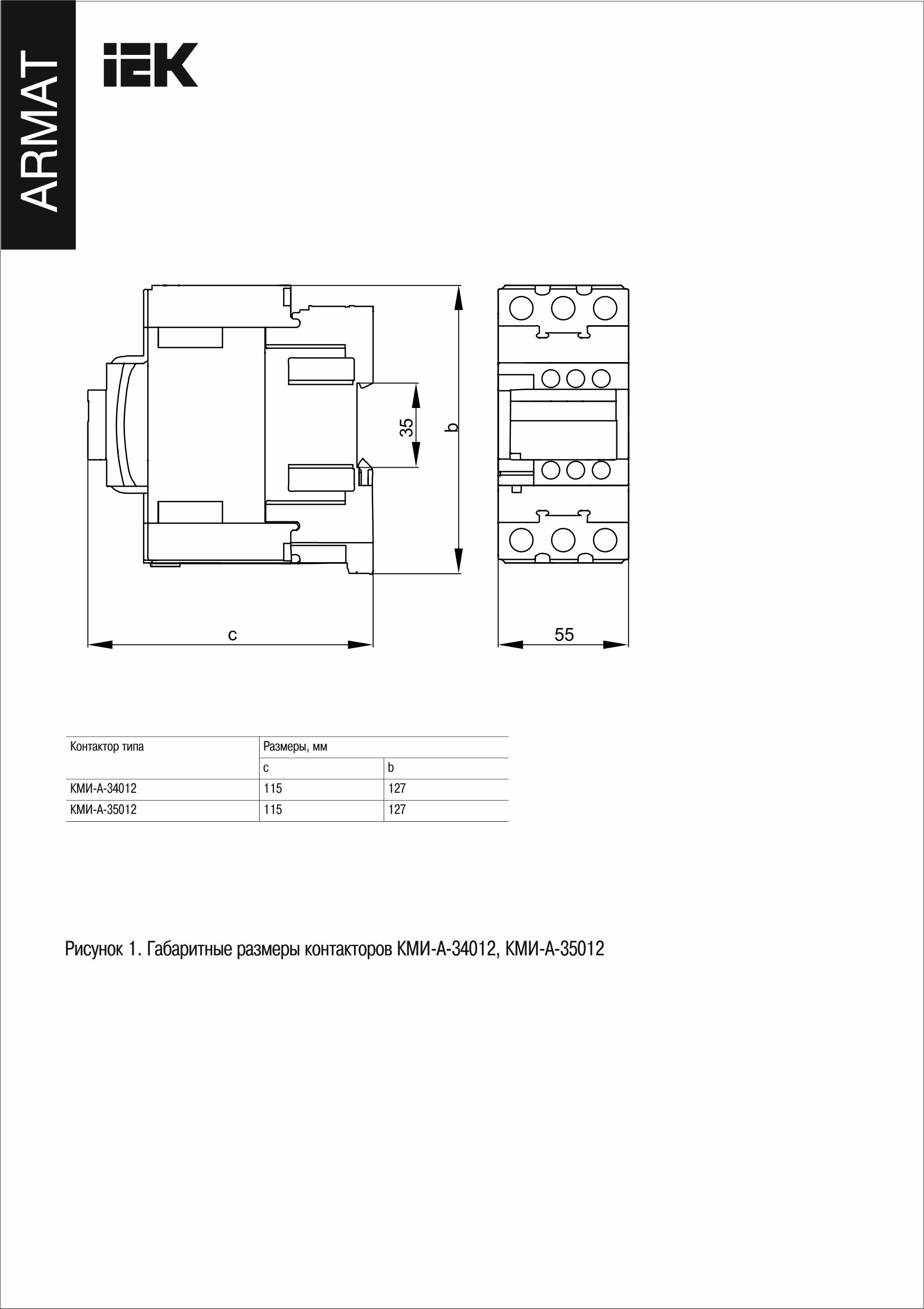

Габаритные чертежи (1)
jpg, 164.29 KB
Схема подключения (1)
jpg, 114.25 KB
