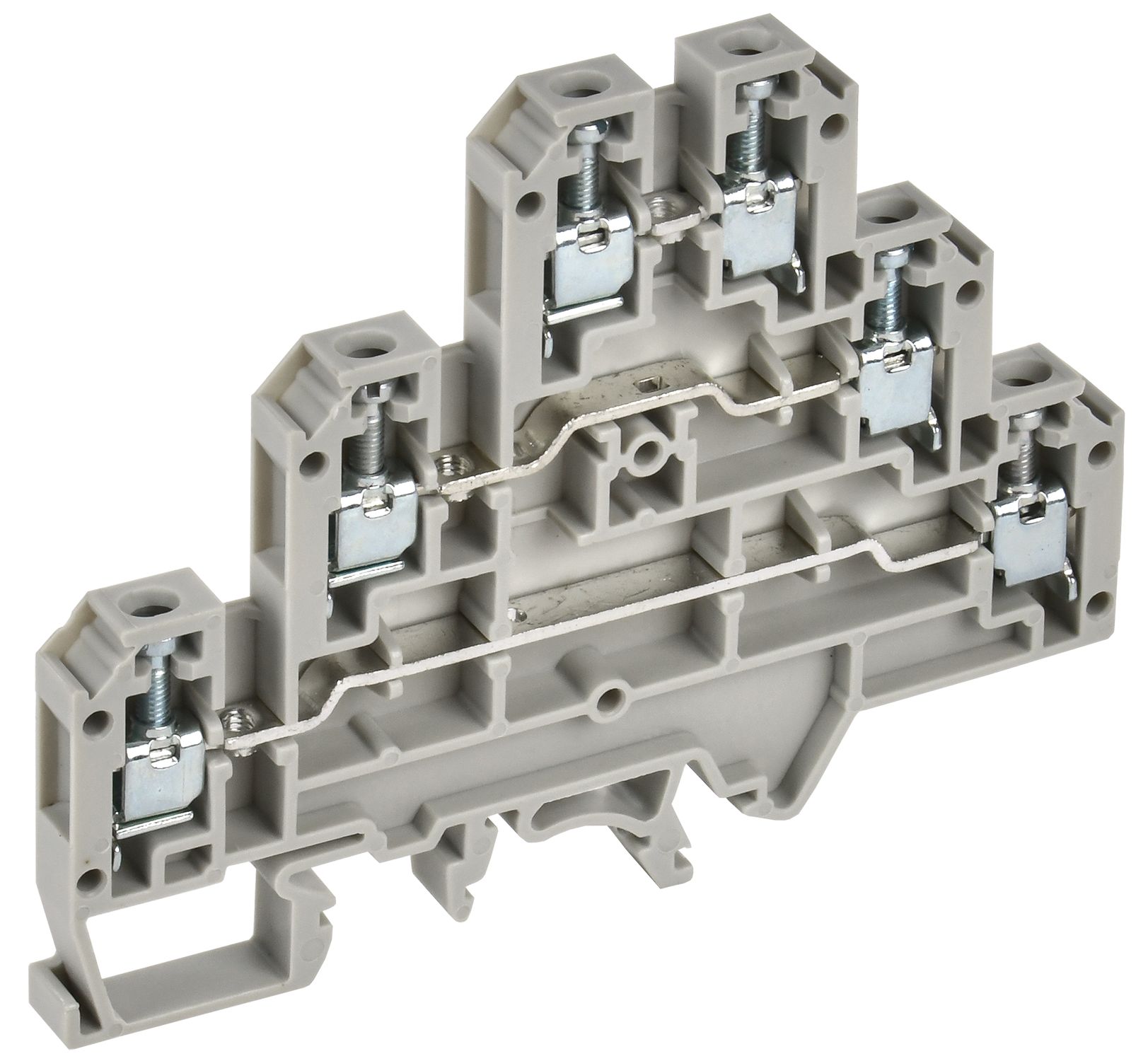

ARMAFIX Клемма винтовая CTS-ML 3 ур. 2,5мм2 серая IEK
Характеристики
Высота самой нижней позиции для монтажа
68.0
Длина
84.00
Кол-во мест крепления зажимов на уровень
2
Количество полюсов
3
Количество уровней
3
Материал изоляции корпуса
Термопласт
Место соединения
Сбоку (поперечное)
Описание
Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием.
Особенностью клеммных колодок CTS-ML является возможность подключения до четырех проводников в одной клемме, обеспечивая большую плотность подключений и компактность решения.
Характеристики
| Высота самой нижней позиции для монтажа | 68.0 |
|---|---|
| Длина | 84.00 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Количество полюсов | 3 |
| Количество уровней | 3 |
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сбоку (поперечное) |
| Номин раб напряжение | 500 |
| Номин ток In | 24 |
| Рабочая температура | -40...85 |
| Сечение многожильного гибкого провода | 0,2...2,5 |
| Сечение многожильного провода без наконечника | 0,2...2,5 |
| Сечение многожильного провода с наконечником | 0,2...2,5 |
| Сечение одножильного жёсткого провода | 0,2...4 |
| Соединенные внутренне звенья | Нет |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |

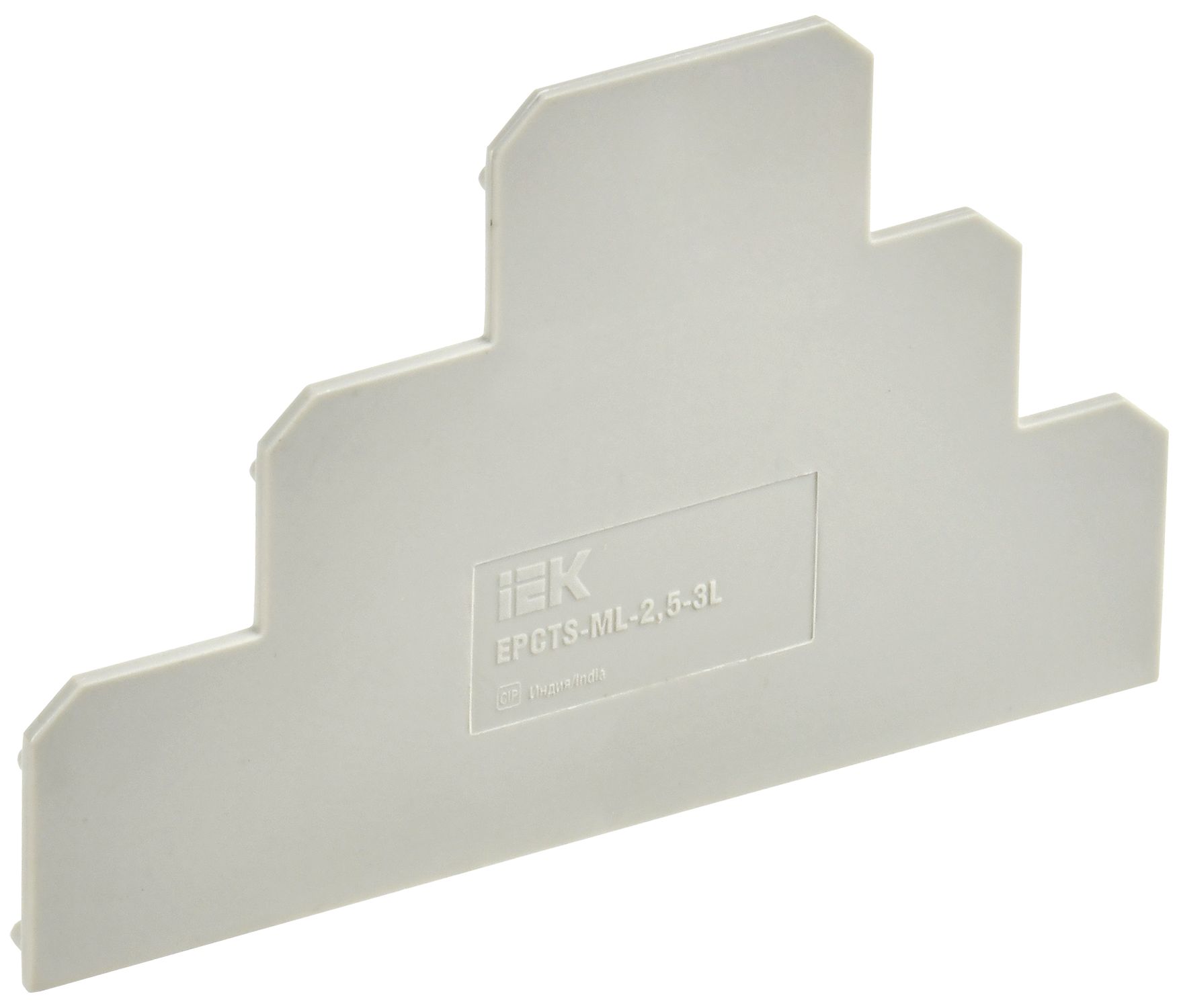

| Требуется торцевая изолирующая пластина | Да |
| Цвет | Серый |
| Ширина или размер ячейки | 6.0 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-IN.АЯ46.В.40941_25.PDF
pdf, 2.26 MB
ЕАЭС RU С-IN.НВ26.В.02892_23.pdf
pdf, 202.51 KB
Паспорт (1)
Kolodki_klemmnye_CTS_passp_ru_eng_2.pdf
pdf, 1.42 MB
Листовка (1)
listovka_ARMAFIX_v3-_1_ (1).pdf
pdf, 7.82 MB
Габаритные чертежи (1)
jpg, 322.02 KB
Схема подключения (1)
jpg, 160.06 KB

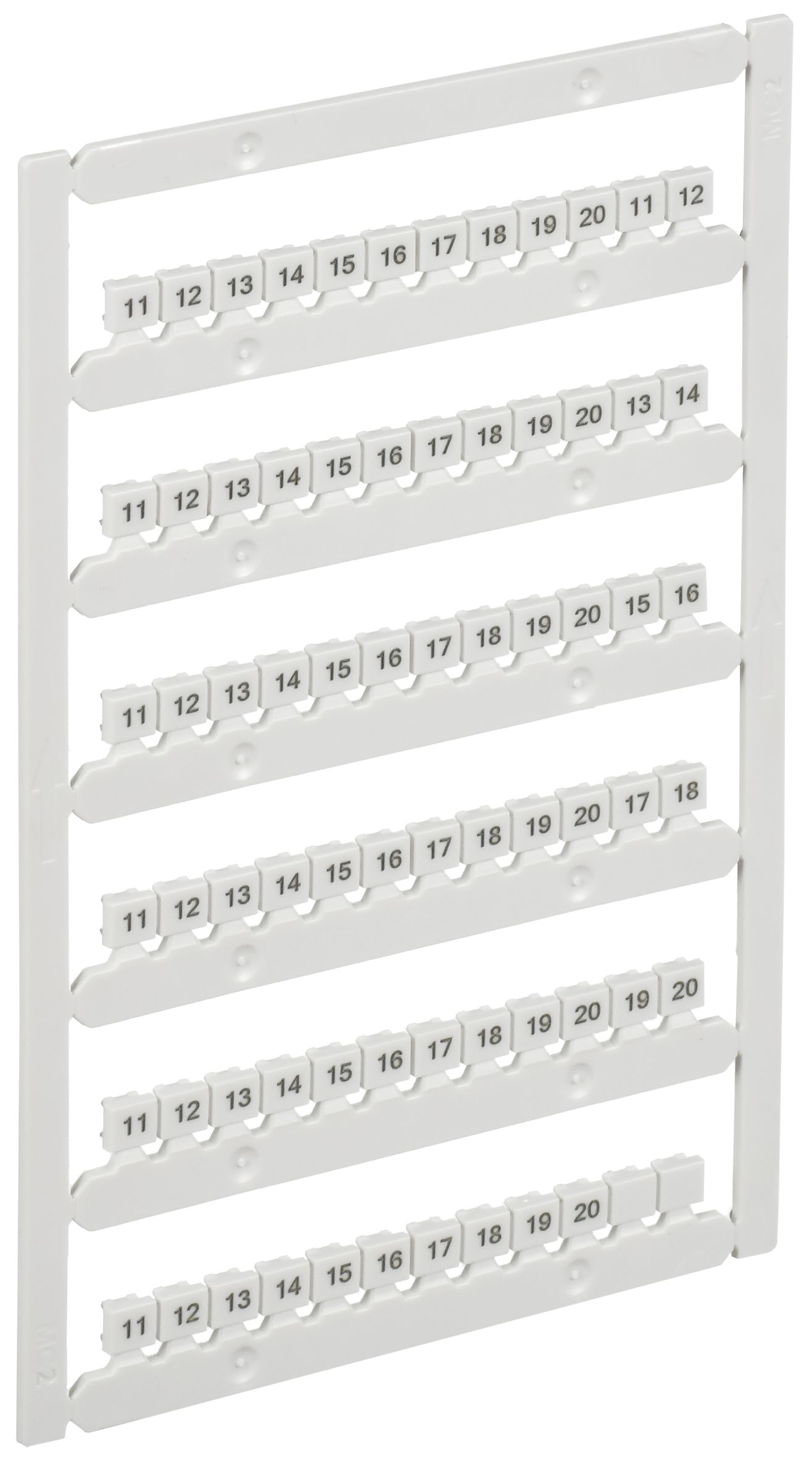

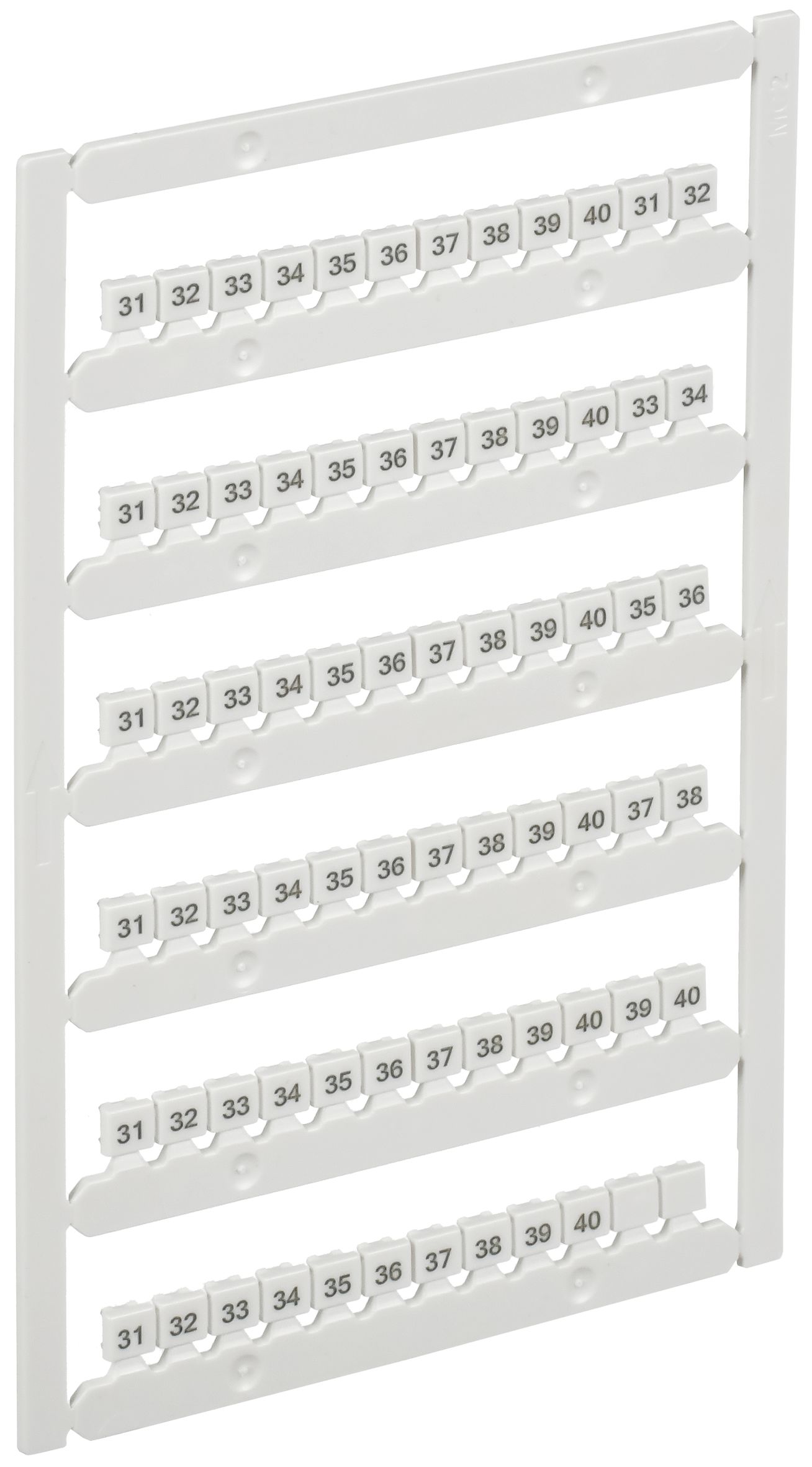

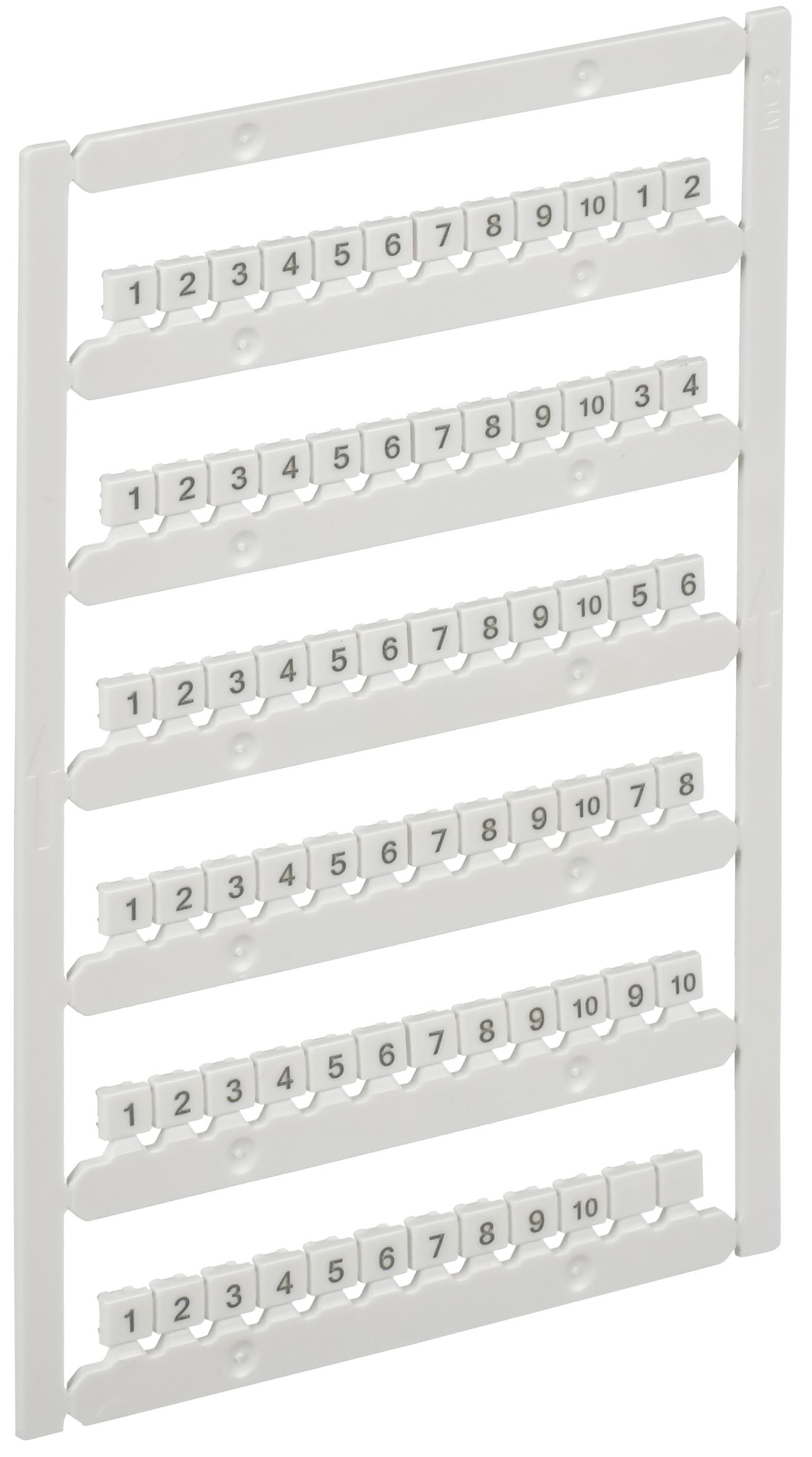

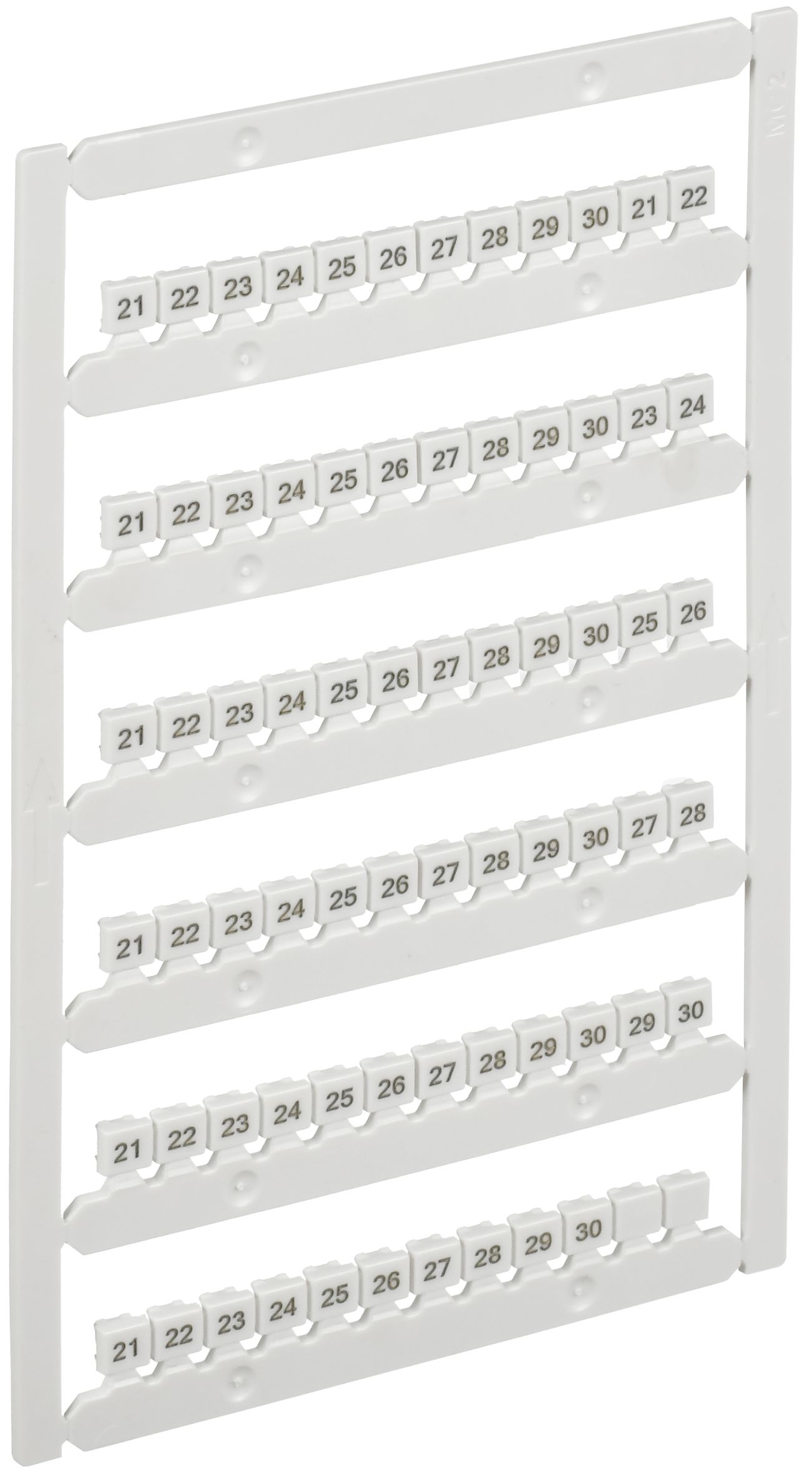

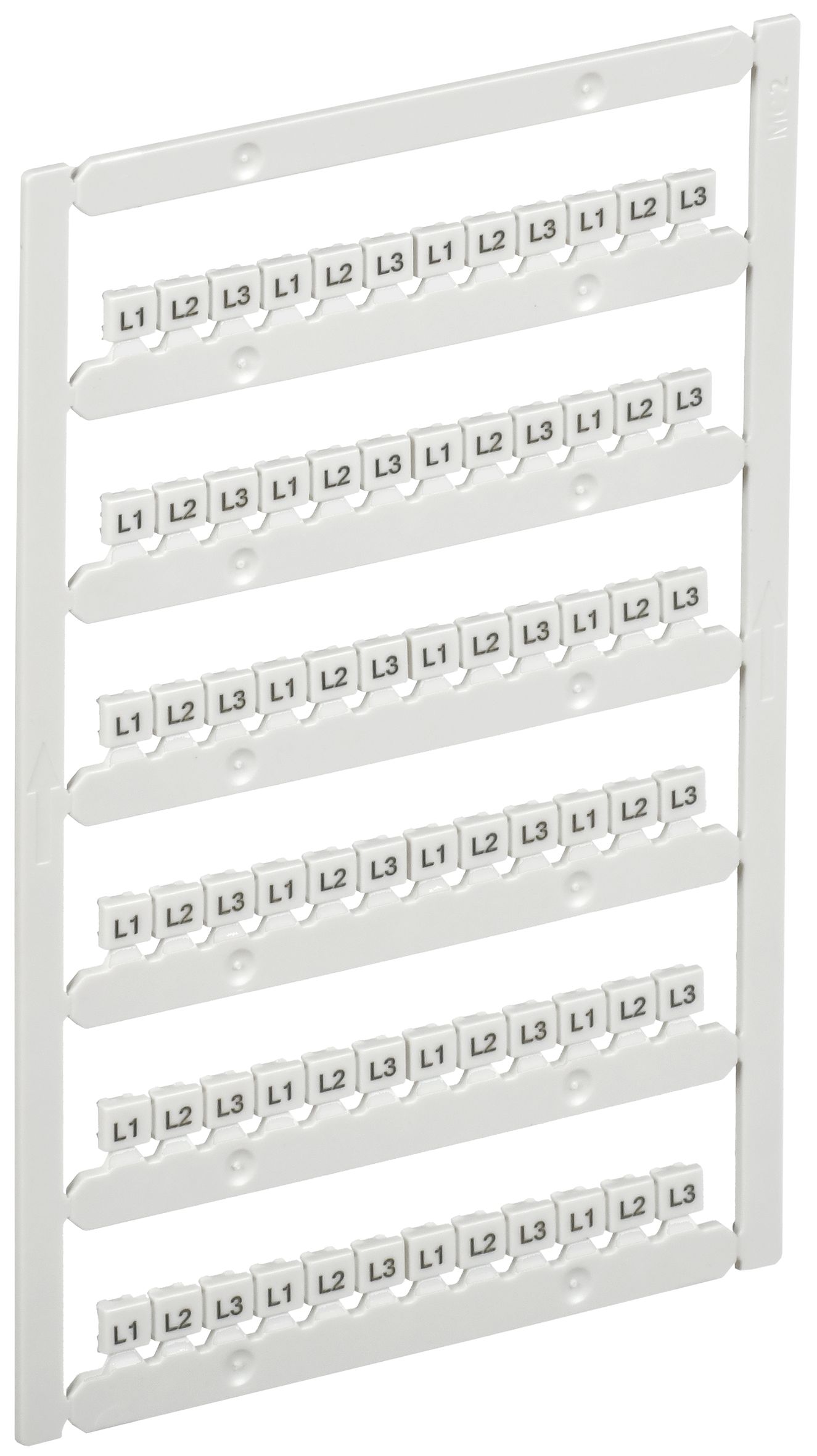

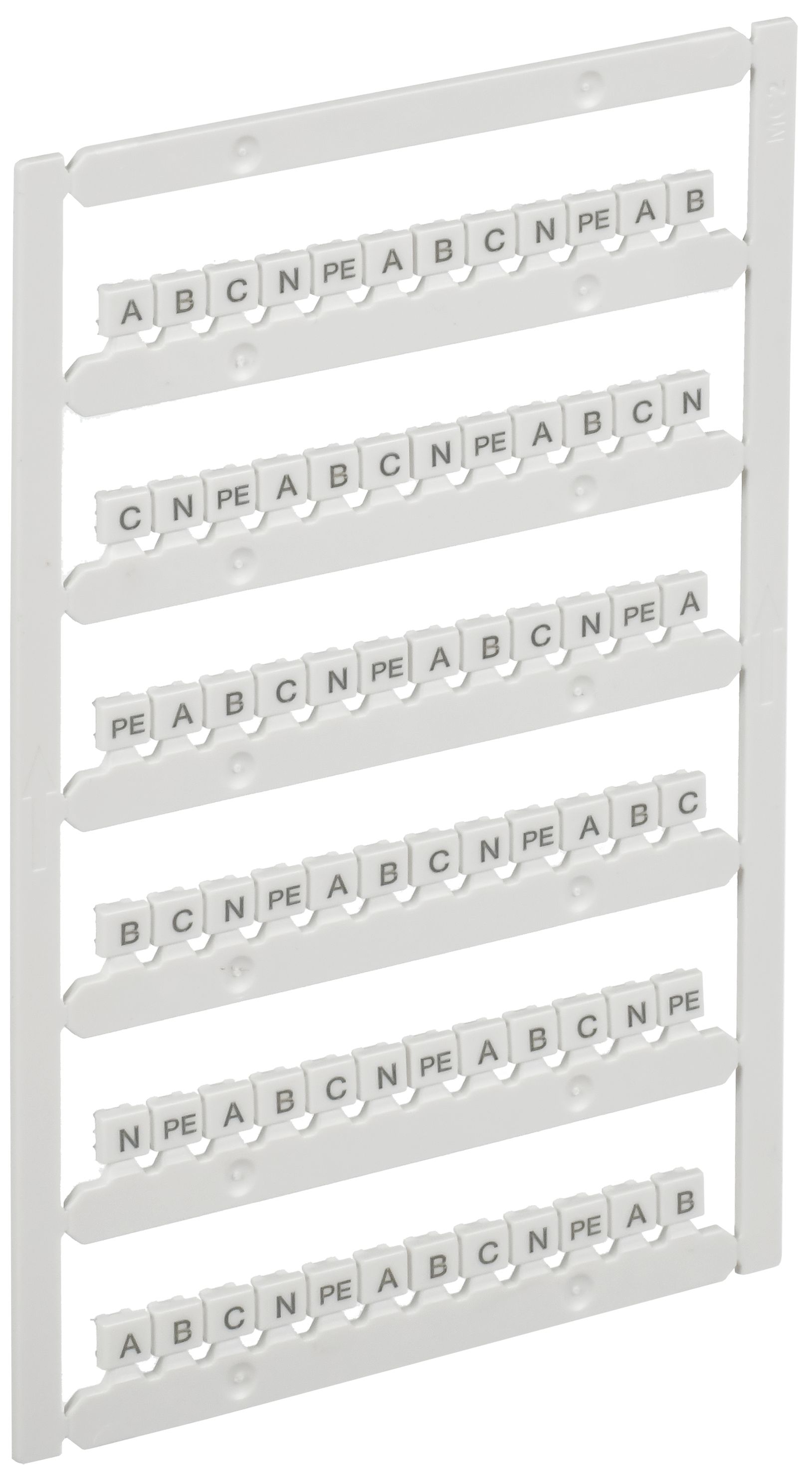

Совместимые товары
