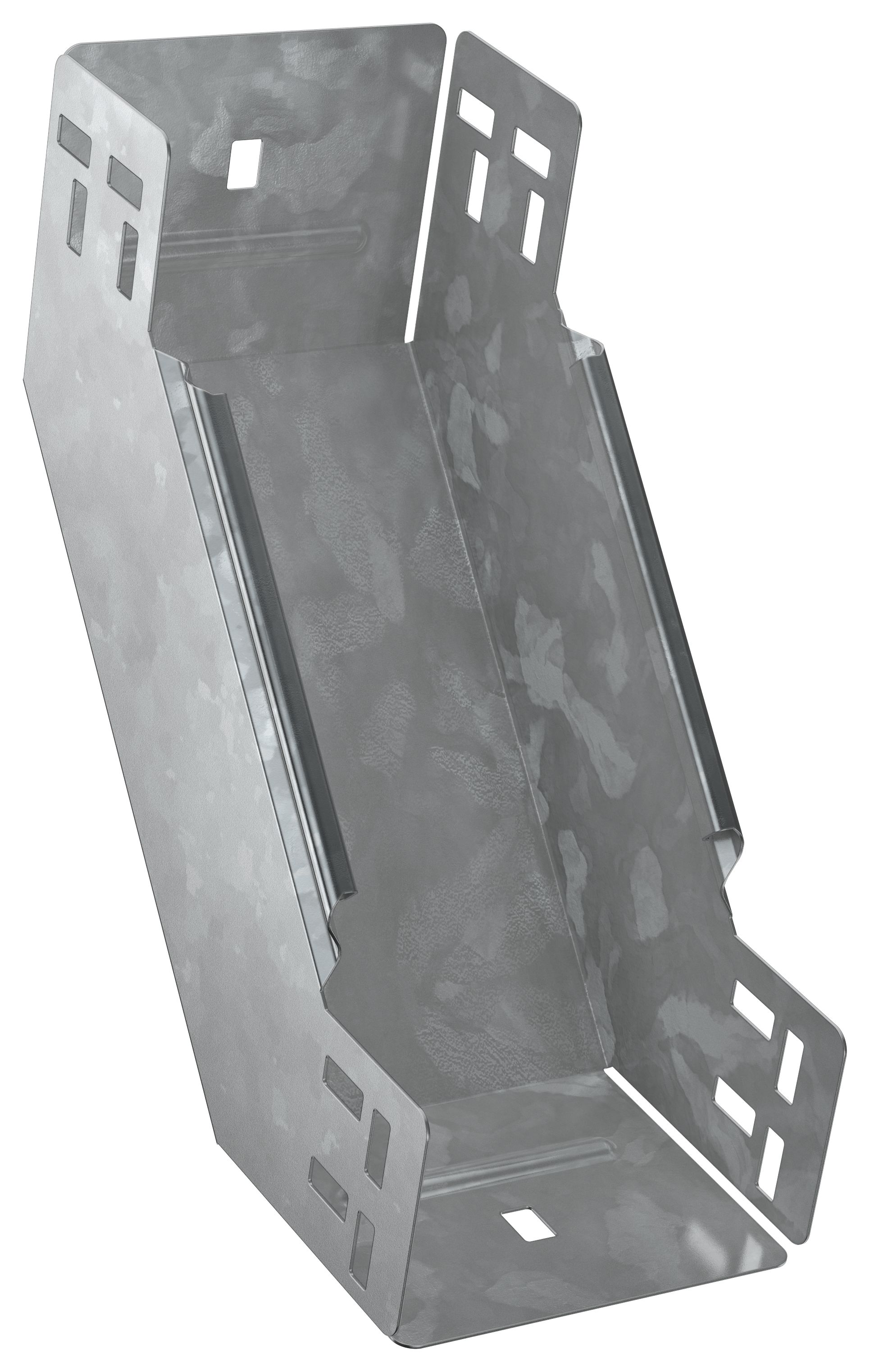

ESCA Поворот плавный 90град тип В10 80х100мм HDZ IEK
Характеристики
Вес
0,54
Вид или марка материала
Сталь оцинкованная
Внутр радиус
100
Высота
80
Высота кабельного лотка
80
Длина
210
Защитное покрытие поверхности
Покрытие методом горячего погружения
Описание
Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Характеристики
| Вес | 0,54 |
|---|---|
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус | 100 |
| Высота | 80 |
| Высота кабельного лотка | 80 |
| Длина | 210 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 0.8 |
| Толщина цинкового покрытия | 55 |
| Цвет | Светло-серый |
| Ширина | 100 |
| Ширина кабельного лотка | 100 |
| Ширина ответвления | 100 |
