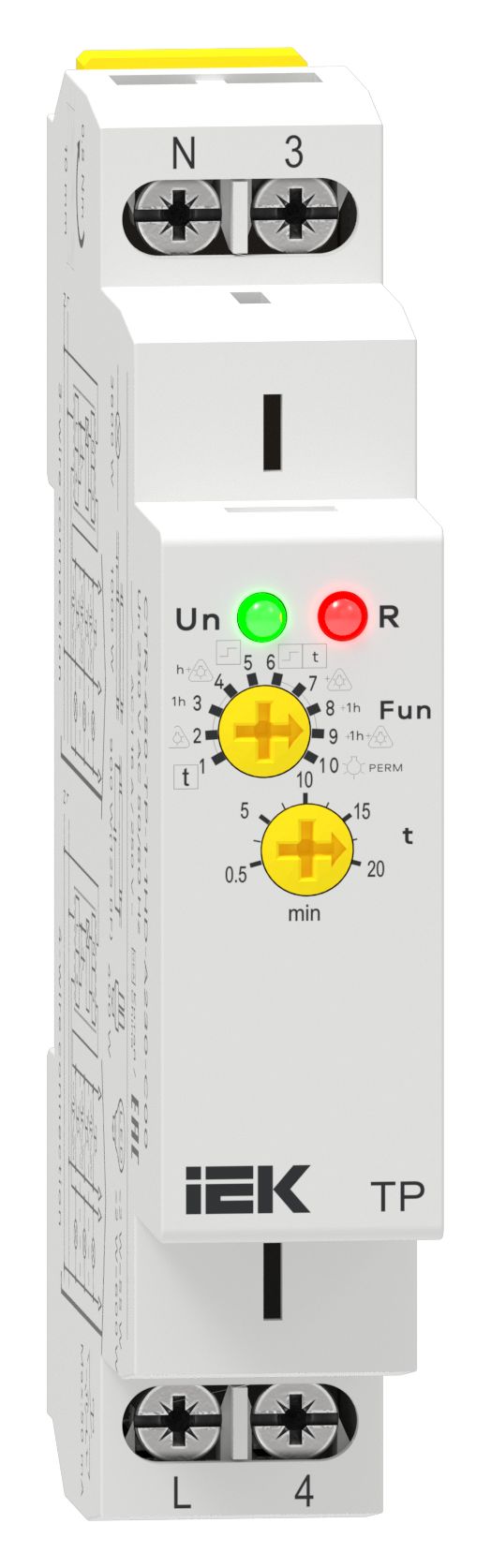

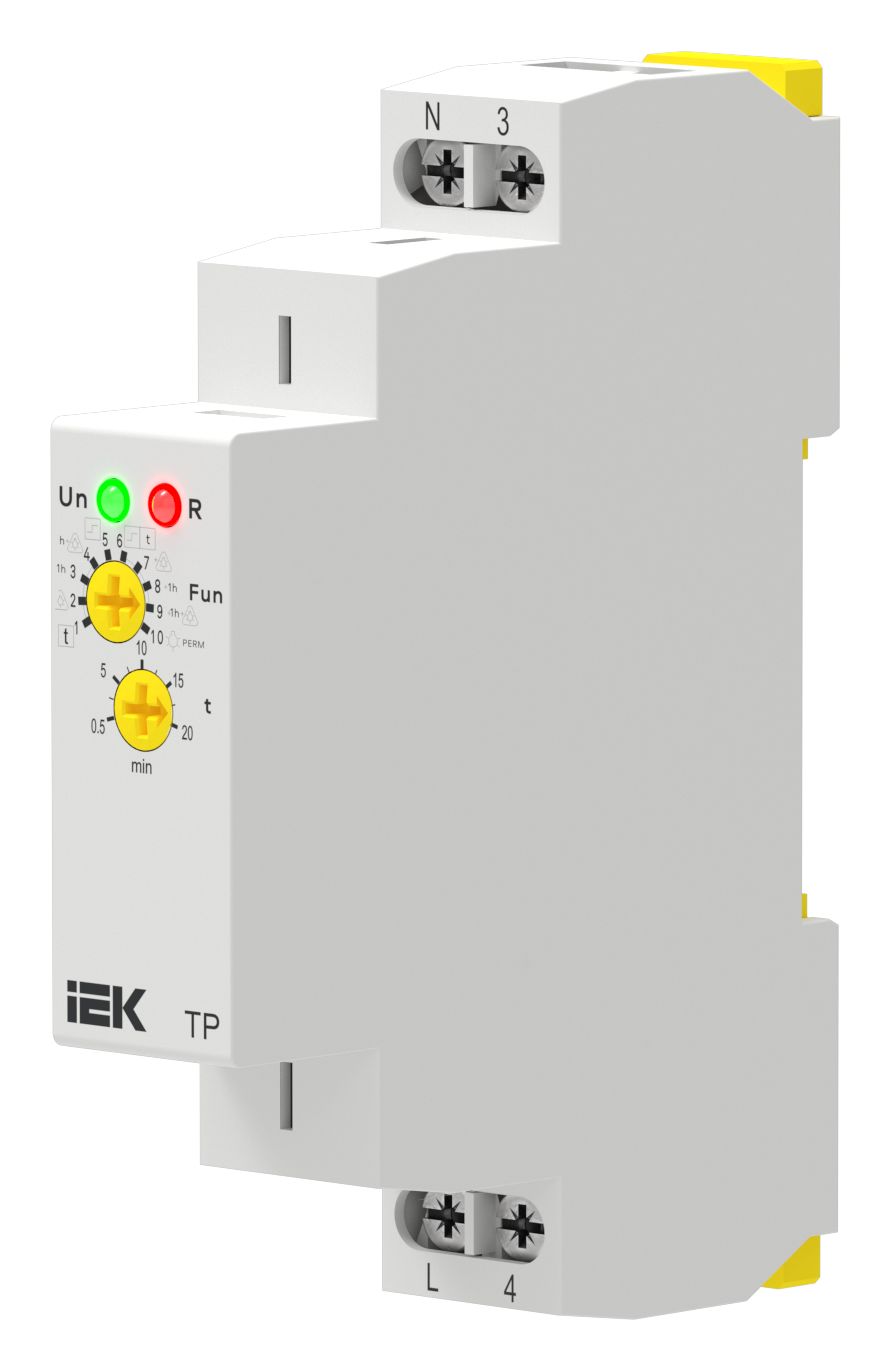

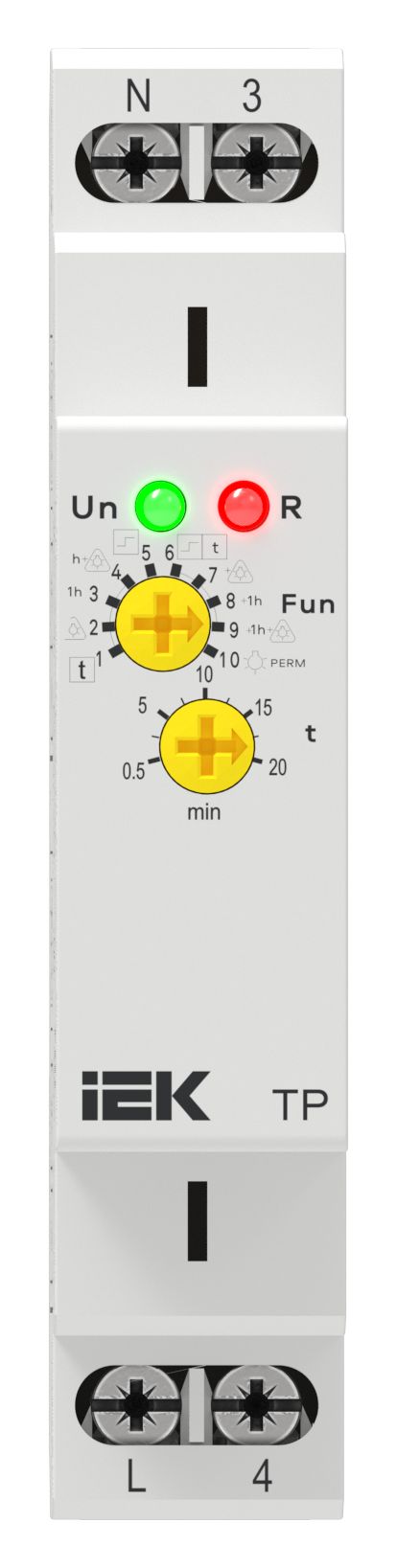

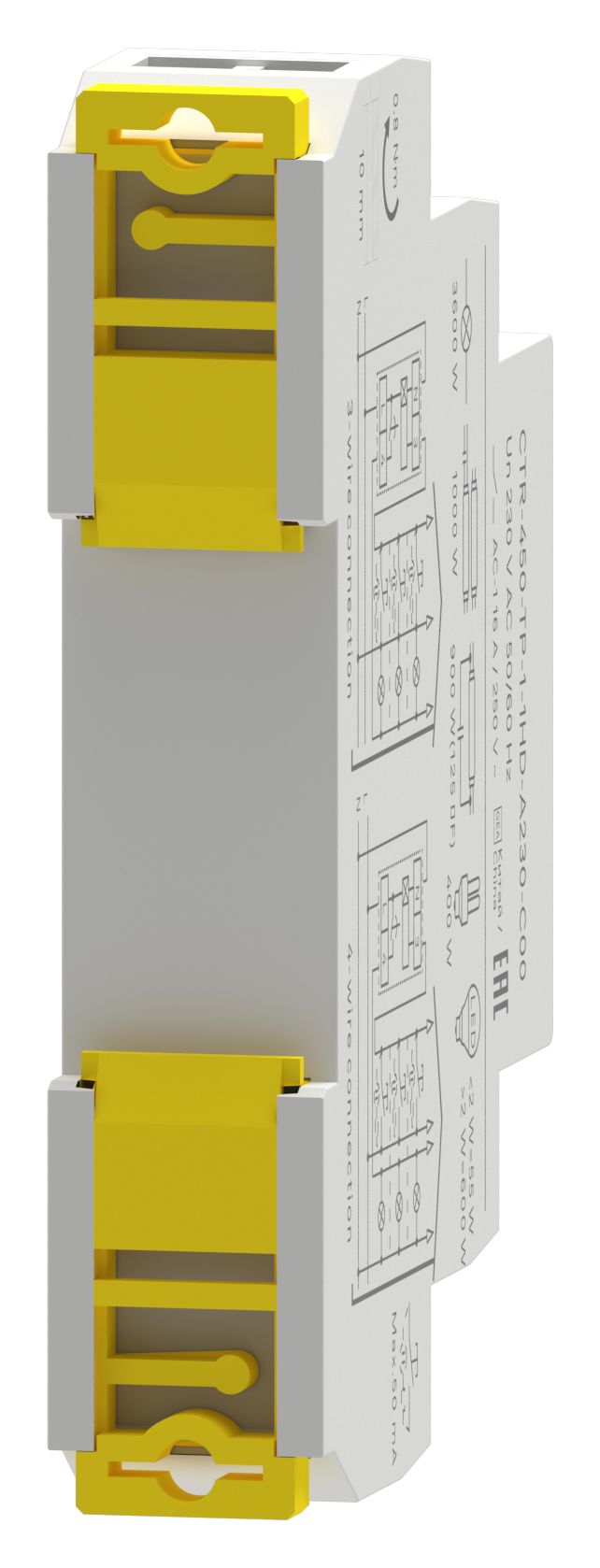

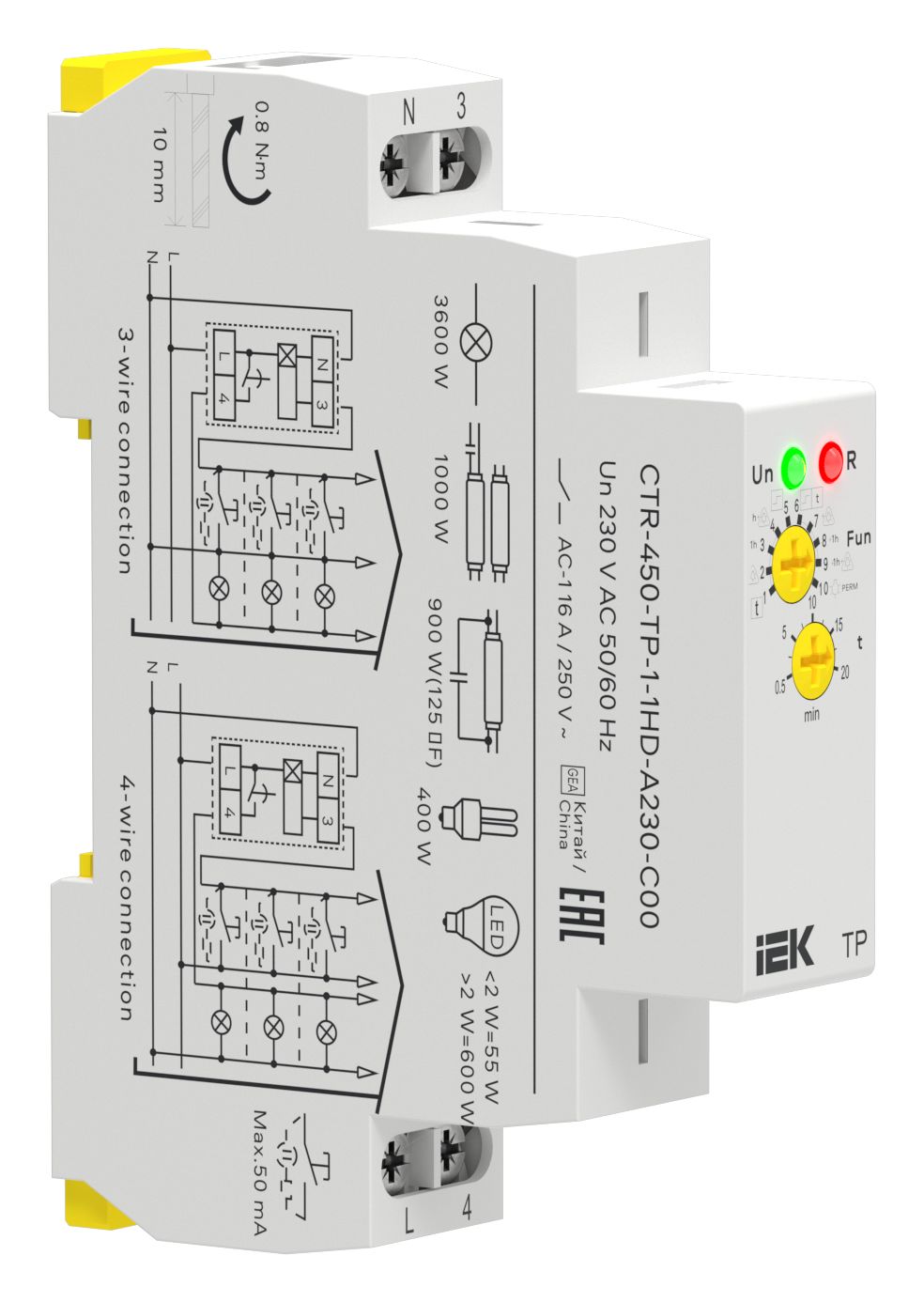

Реле импульсное TP с задержкой выключения 1 контакт 230В AC IEK

Характеристики
Временной диапазон
-
Высота
95
Глубина
64
Импульсное устройство
Да
Кол-во выход норм открытых конт с задержкой
1
Номин напряж питания цепи управ Us пост тока DC
0
Номин напряжение питания цепи управ Us AC 50 Гц
230
Описание
Реле импульсное типа TP IEK предназначено для управления оборудованием по кратковременному сигналу с последующим автоматическим отключением через установленное время. Прибор включается от импульса на управляющем входе и отключает нагрузку после выдержки, длительность которой задается независимо. Имеет 10 встроенных режимов работы.
Характеристики
Временной диапазон-
Высота95
Глубина64
Импульсное устройствоДа
Кол-во выход норм открытых конт с задержкой1
Номин напряж питания цепи управ Us пост тока DC0
Номин напряжение питания цепи управ Us AC 50 Гц230
Номин ток16
Перекидной контакт на включениеНет
Перекидной контакт на выключениеНет
Подключение Звезда-ТреугольникНет
Подходит только для дистанционного управНет
С полупроводниковым выходомНет
Сменный блок дополнит контактовНет
Со штепсельным разьемомНет
Степень защиты - IPIP20
Температура эксплуатации-20...55
Тип напряжения управленияПеременный (AC)
Тип подключенияВинтовое соединение
Функция времени включение импульсом Изменяемая задержка на включениеНет
Функция времени включение с задержкой изменяемойНет
Функция задержки на включениеНет
Функция задержки на выключениеДа
Функция мгнов с задержкой срабатывания неизменяемойНет
Функция мгнов срабатывания импульсомДа
Ширина18
Документация
Скачать всю документацию
Сертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (1)
Rele_imp_TP_passp_mult_2.pdf
pdf, 4.53 MB
Листовка (1)
Listovka_ONI_rele_kontrolya_upravleniya_view_NEW.pdf
pdf, 807.81 KB

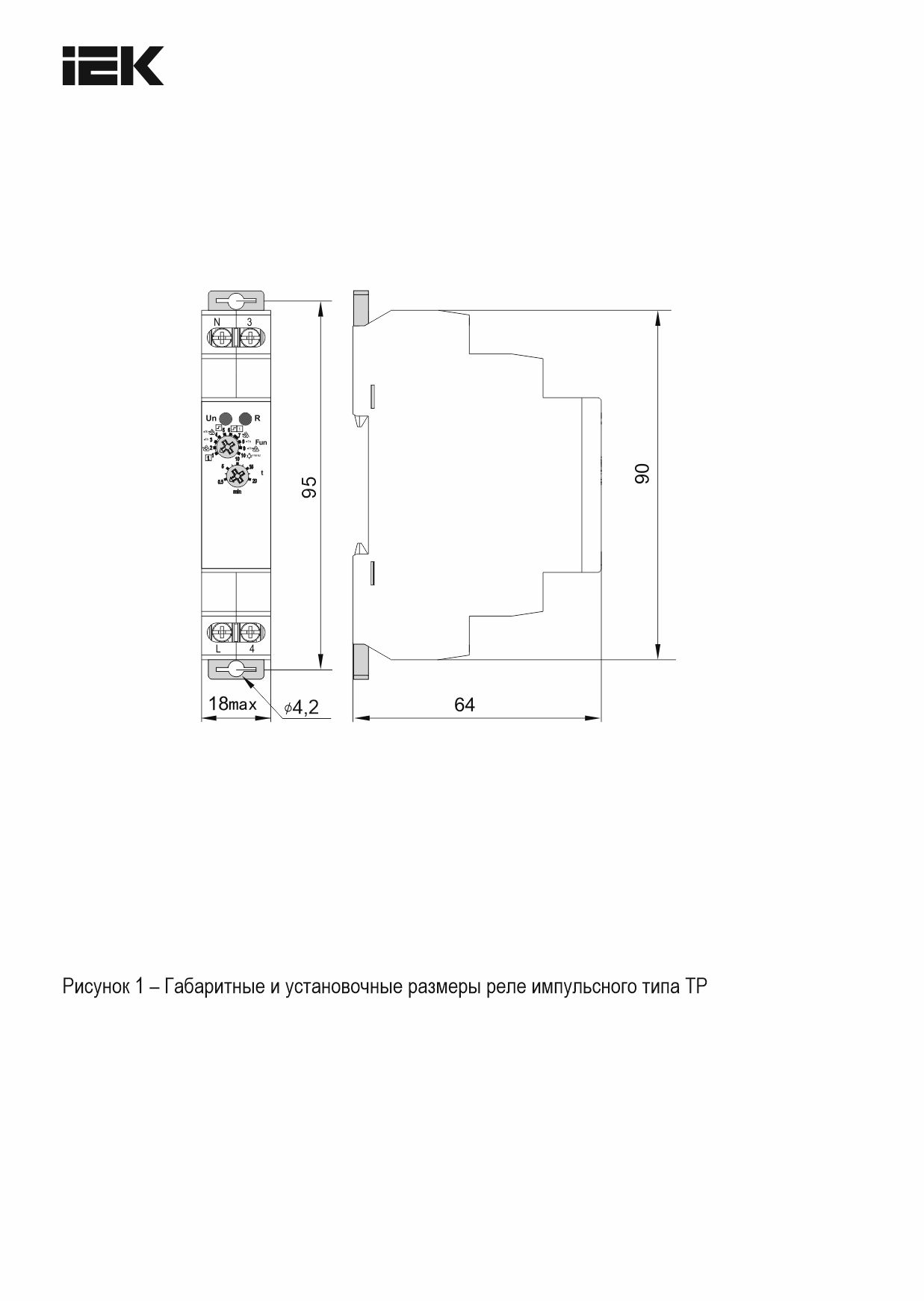

Габаритные чертежи (1)
jpg, 64.92 KB
