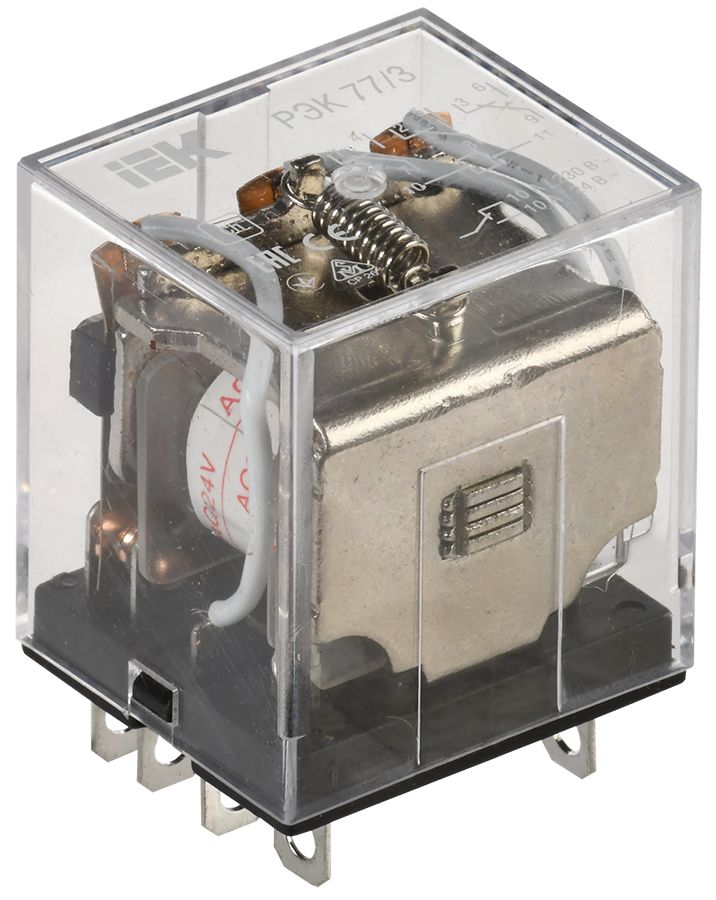

Реле РЭК77/3 10А 24В AC IEK
Характеристики
В комплекте с розеткой
Нет
Высота
42
Глубина
27
Климатическое исполнение
У2.1
Кол-во групп переключающих контактов
3
Кол-во норм разомкнутых - НО контактов
3
Кол-во нормально замкнутых - НЗ контактов
3
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Характеристики
| В комплекте с розеткой | Нет |
|---|---|
| Высота | 42 |
| Глубина | 27 |
| Климатическое исполнение | У2.1 |
| Кол-во групп переключающих контактов | 3 |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Количество переключающих контактов | 3 |
| Мех износостойкость | ≥ 10^7 |
| Мощность катушки управления при AC 12 В | 2.0 |
| Мощность катушки управления при AC 230 В | 3.5 |
| Мощность катушки управления при AC 24 В | 4.6 |
| Мощность катушки управления при DC 12 В | 1.6 |
| Мощность катушки управления при DC 24 В | 1.9 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24 |
| Номин раб напряжение AC контактов | 230 |
| Номин раб напряжение DC контактов | 24 |
| Номин ток | 10 |
| Полюсность | Определенная полюсность |
| С перекидными контактами | Нет |
| С сигнальной лампой - индикатором | Нет |
| Со съемными зажимами | Нет |
| Сопротивление изоляции | ≥ 100 |
| Степень защиты - IP | IP40 |
| Температура эксплуатации | -45...40 |
| Тип напряжения управления | Переменный (AC) |
| Тип переключающих контактов | Прочее |
| Тип подключения | Плоское разъёмное соединение |
| Тип присоед разъема | PPM77/3 |
| Тип управления или переключения | Моностабильное |
| Ток потребляемый катушкой при AC 12 В | 170.0 |
| Ток потребляемый катушкой при AC 230 В | 15.0 |
| Ток потребляемый катушкой при AC 24 В | 190.0 |
| Ток потребляемый катушкой при DC 12 В | 130.0 |
| Ток потребляемый катушкой при DC 24 В | 80.0 |
| Ширина | 31.0 |
| Электр износостойкость | ≥ 10^5 |
