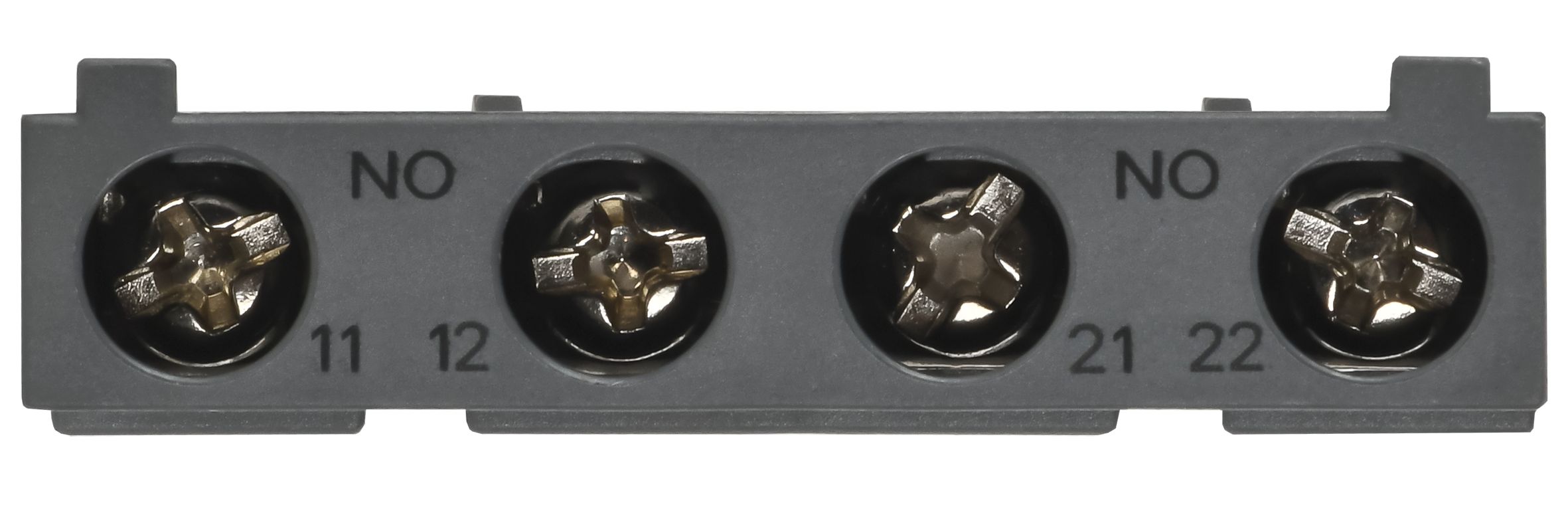

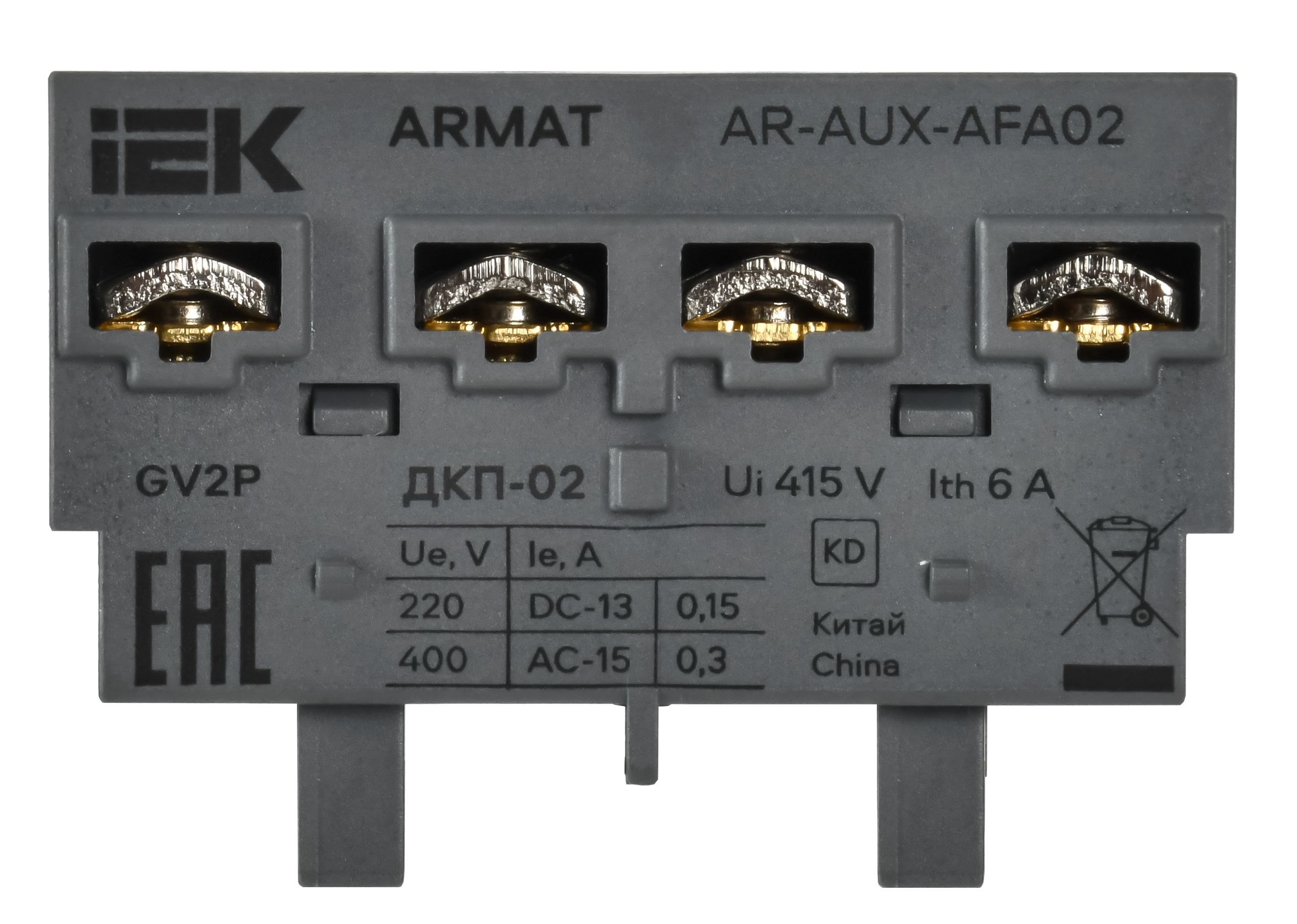

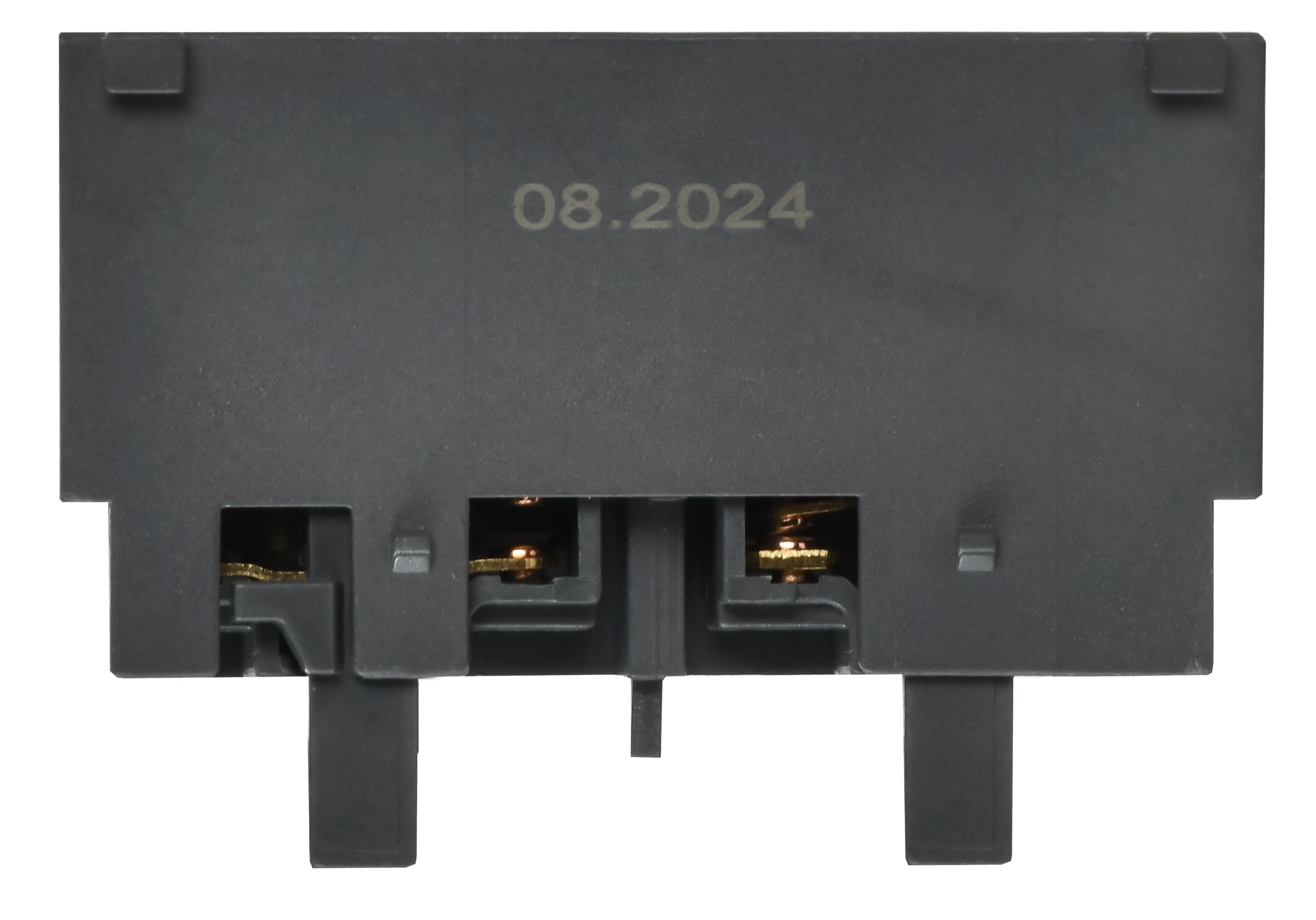

ARMAT Дополнительный контакт поперечный ДКП-02 GV2P IEK
Характеристики
Вес
≤ 0,1
Высота
31.1
Глубина
8.7
Износостойкость
50000
Индикация срабатывания
Нет
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
2
Описание
Дополнительный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для коммутации цепей управления и сигнализации переменного тока при изменении коммутационного состояния главных контактов.
Дополнительный контакт соответствует требованиям ТР ТС 004/2011
Характеристики
| Вес | ≤ 0,1 |
|---|---|
| Высота | 31.1 |
| Глубина | 8.7 |
| Износостойкость | 50000 |
| Индикация срабатывания | Нет |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 0 |
| Номин напряжение изоляции Ui | 690 |
| Номин раб напряжение | 48/130/240/415 |
| Номин рабочий ток Ie при AC-15 230 В | 0,3 |
| Номин ток AC-15 при номин раб напр 230В | 0.30 |
| Номин ток AC-15 при номин раб напр 400В | 0.30 |
| Номин ток DC-13 при номин раб напр 110В | 0.15 |
| Номин ток DC-13 при номин раб напр 48В | 0.15 |
| Номин ток DC-13 при номин раб напр 60В | 0.15 |
| Сечение проводника | 0,75...1,5 |
| Совместимость | MPCB ARMAT |
| Степень защиты - IP | IP20 |
| Тип монтажа | Верхнего монтажа |
| Тип подключения | Винтовое соединение |
| Условн тепловой ток доп контакта | 6.0 |
| Ширина | 45.0 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.38998_25.PDF
pdf, 1.16 MB
Паспорт (3)
Vykluchatel'_GV2P_ARMAT_manual_3.pdf
pdf, 7.7 MB
Vykluchatel'_GV2P_ARMAT_passp_mult_2.pdf
pdf, 7.51 MB
AR.MPCB.001.1_MPCB_ARMAT_passp_ru-en_3.pdf
pdf, 752.09 KB
Листовка (1)
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf
pdf, 286.57 KB
Габаритные чертежи (1)
jpg, 166.55 KB
