Характеристики
Время переключения в аварийн режим
> 0,3
Время работы в аварийном режиме
1
Выходное напряжение
20…392
Габаритные размеры блока ДхШхВ
227х36,5х17
Диапазон рабочих температур
0...45
Емкость аккумуляторной батареи
2.2
Класс защиты
II
Описание

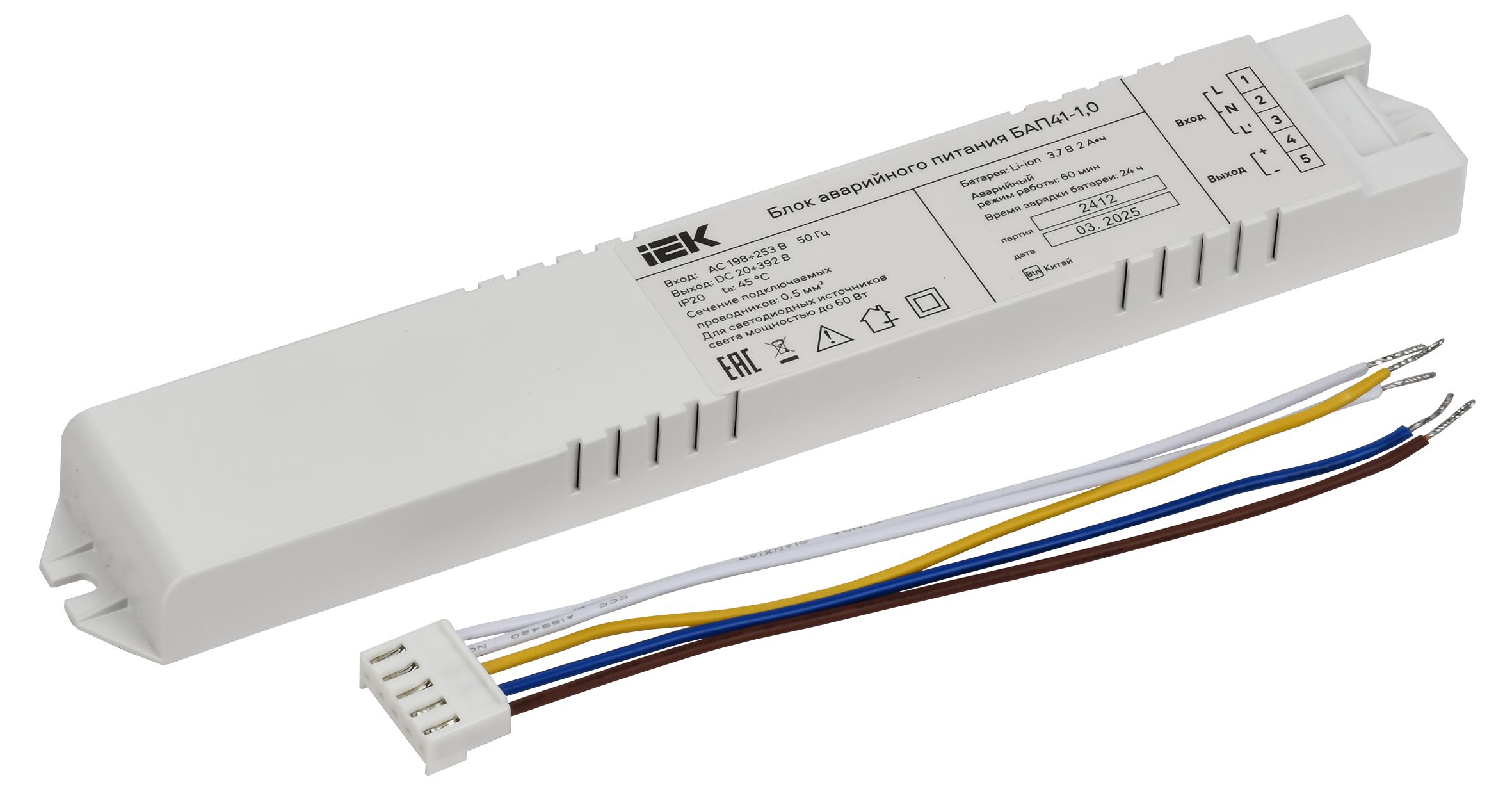

Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Подключенный светильник в аварийном
режиме выдает от 8 до 20% светового потока в течение 1 часа. Бап41 отличается уникальным техническими параметрами, а также отличным соотношением цена-качества.

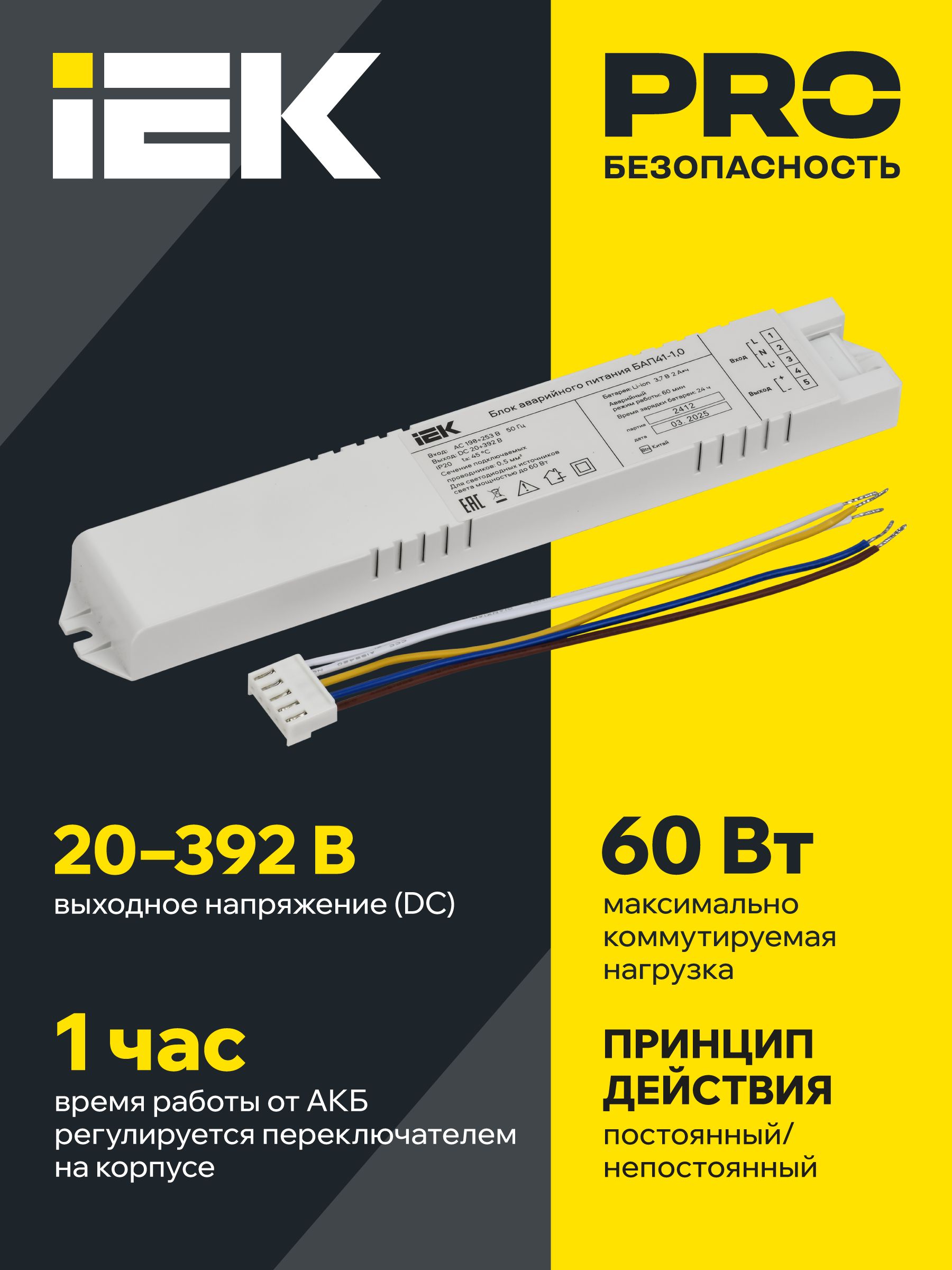

Благодаря широкому диапазону выходных напряжений DC 20-392 В БАП41:
-совместим со всеми светодиодными панелями ДВО IEK, а также рядом других светодиодных светильников IEK,

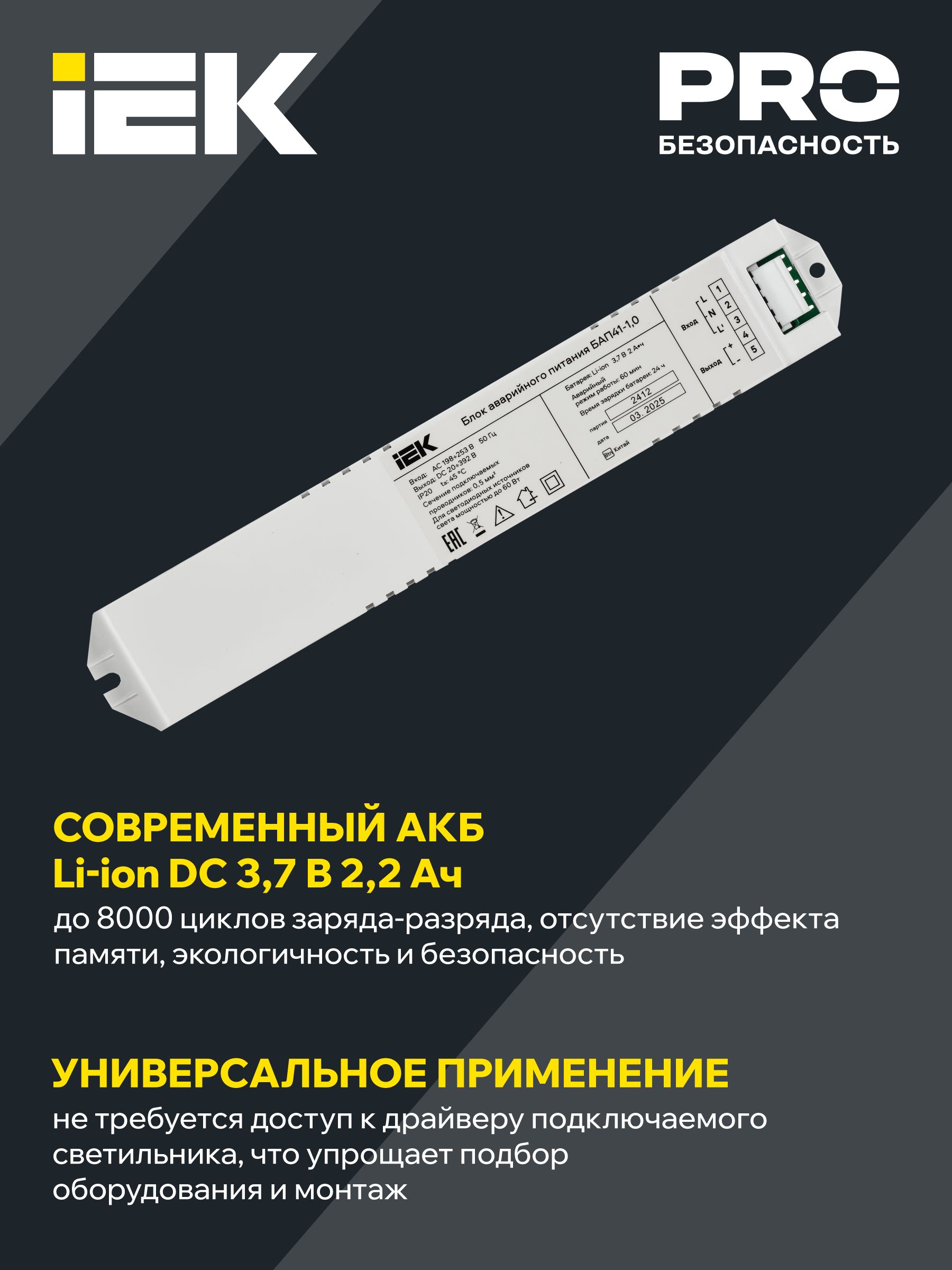

-не требует доступа к драйверу подключаемого светильника в отличие от других не универсальных БАП, что упрощает подбор оборудования и дальнейший монтаж.

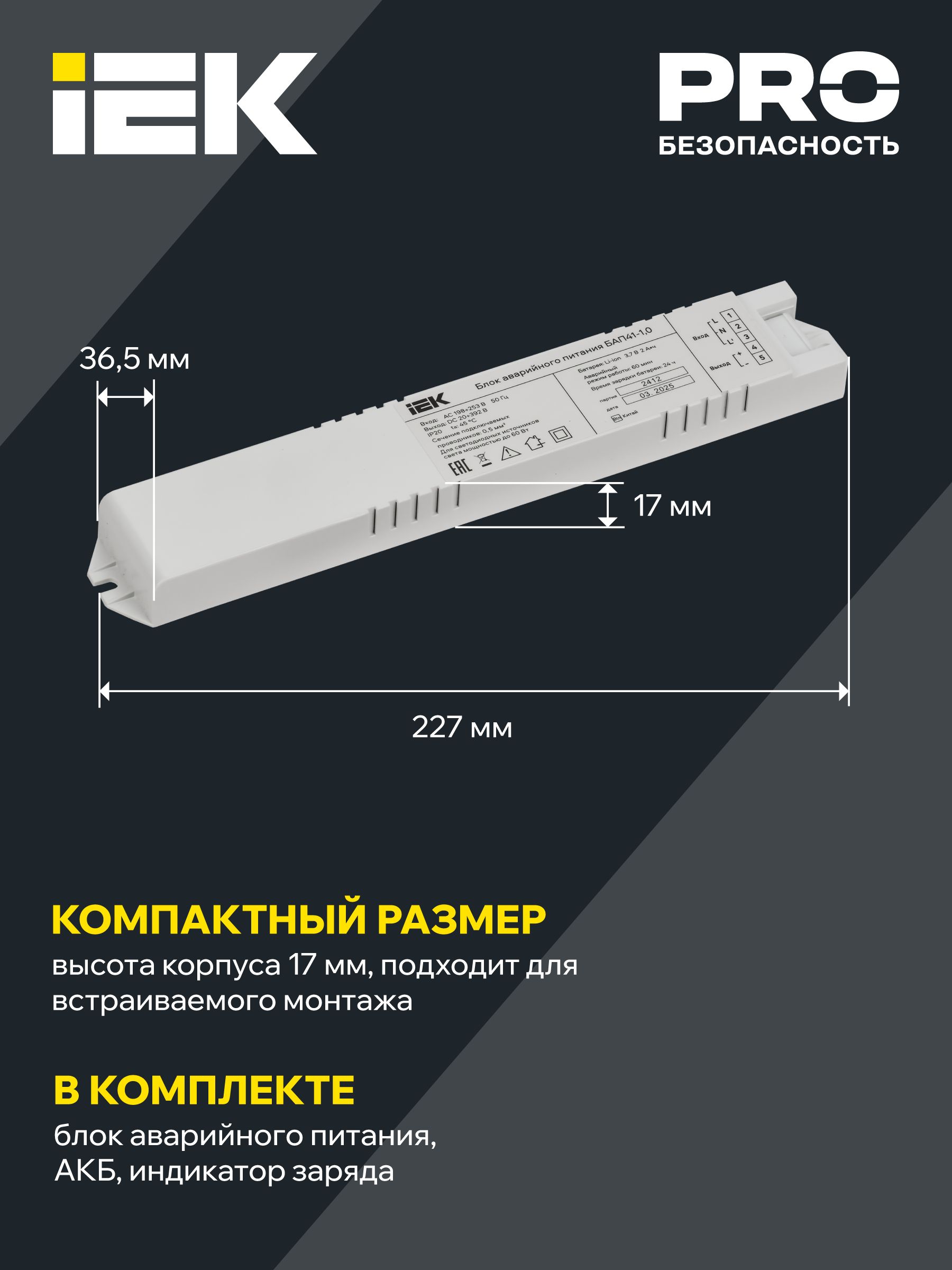

А благодаря компактному размеру (высота всего 17мм), он подходит для размещения внутри корпуса большинства светодиодных панелей ДВО.
Характеристики
| Время переключения в аварийн режим | > 0,3 |
|---|---|
| Время работы в аварийном режиме | 1 |
| Выходное напряжение | 20…392 |
| Габаритные размеры блока ДхШхВ | 227х36,5х17 |
| Диапазон рабочих температур | 0...45 |
| Емкость аккумуляторной батареи | 2.2 |
| Класс защиты | II |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Макс время заряда батареи | 24.0 |
| Мощность | 60 |
| Мощность подключ светодиодного модуля | 60 |
| Номин время работы | 1.0 |
| Номин напряжение | 230 |
| Номин напряжение аккумуляторной батареи | 3,7 |
| Номинальное время работы | 1 |
| Питаемое устройство | Драйвер |
| Подкл устр дистанц тест и упр авар освещ | Нет |
| Сечение проводника | 0,75 |
| Степень защиты - IP | IP20 |
| Схема подключения | Постоян./непостоян. режим |
| Тип лампы | Светодиод. источник света (LED) |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Частота | 50 Гц |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48375_26.pdf
pdf, 2.48 MB
ЕАЭС N RU Д-CN.РА02.В.68854_26.pdf
pdf, 1.43 MB
Руководство (1)
BAP41_1,0_manual_1_DOP_MI.pdf
pdf, 917.46 KB
Листовка (1)
Listovka_А4_IEK_PRO_BAP41_view_29.07.25.pdf
pdf, 1.34 MB

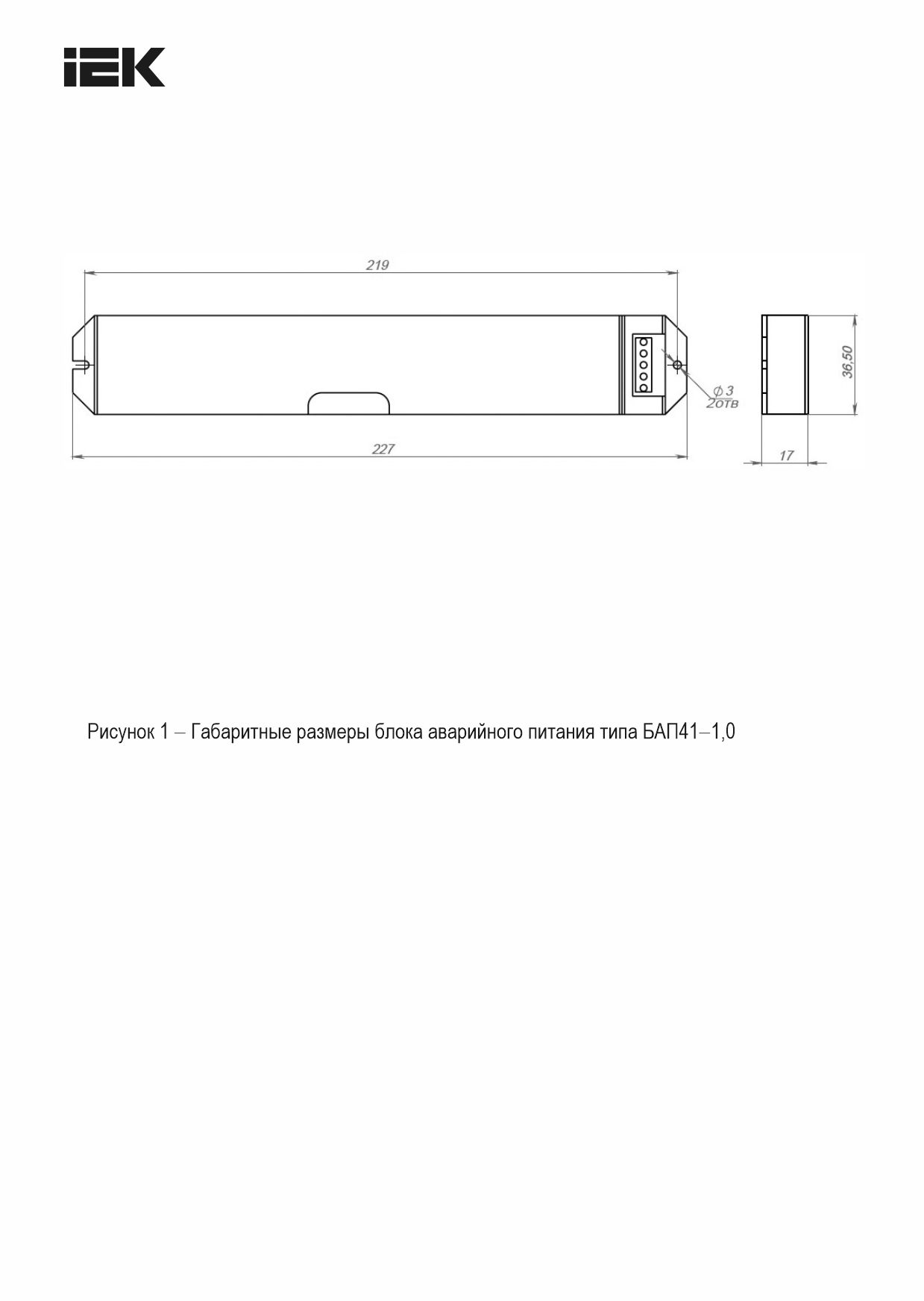

Габаритные чертежи (1)
jpg, 55.1 KB
