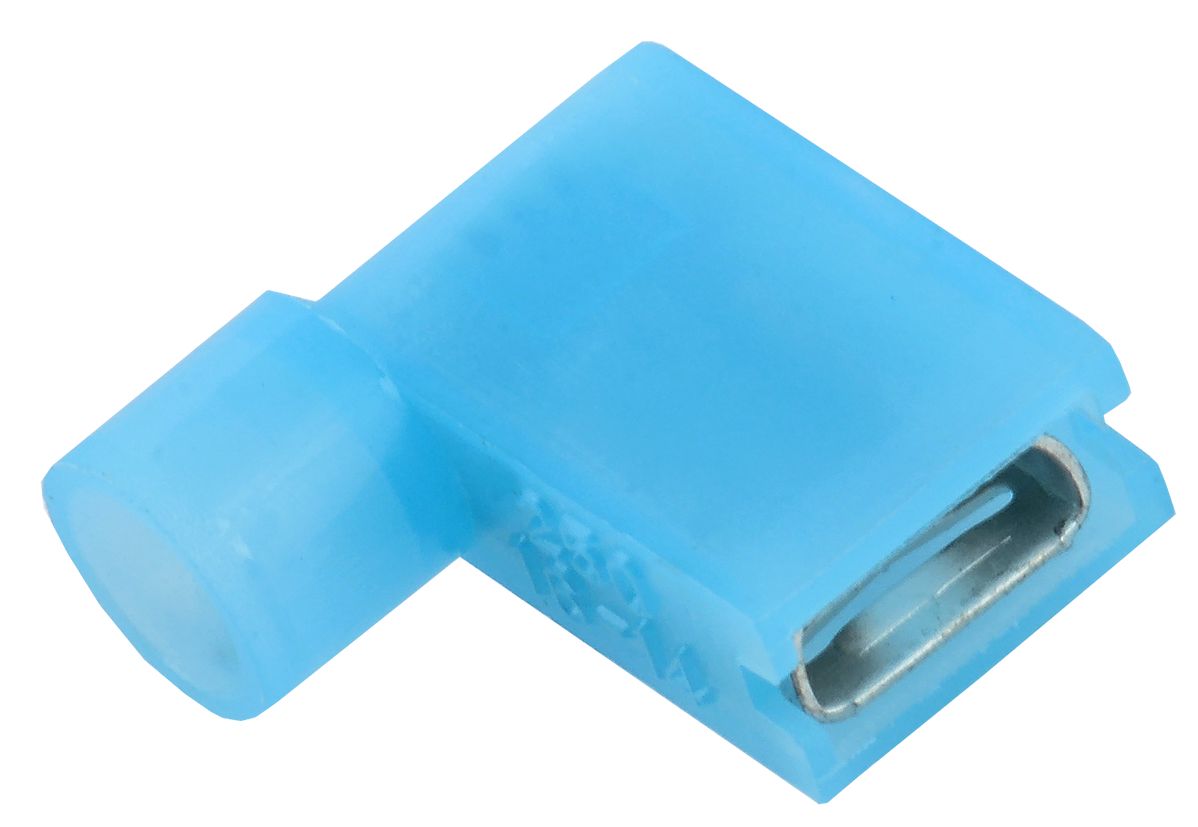

Разъем РпФИм 2-7-0,8 флажковый (100шт/упак) IEK
Характеристики
Внутр размер присоед части
6.6
Изоляция
Полная изоляция
Климатическое исполнение
УХЛ3.1
Кол-во в комплекте
100
Макс ток в длительном режиме
15.0
Материал
Латунь
Материал изоляции
ПВХ (PVC)
Описание
Разъём предназначен для формирования быстроразъемных изолированных соединений многопроволочных медных проводов.
Характеристики
| Внутр размер присоед части | 6.6 |
|---|---|
| Изоляция | Полная изоляция |
| Климатическое исполнение | УХЛ3.1 |
| Кол-во в комплекте | 100 |
| Макс ток в длительном режиме | 15.0 |
| Материал | Латунь |
| Материал изоляции | ПВХ (PVC) |
| Материал контактной части | Медь луженая |
| Модель или исполнение | Гильза |
| Номин напряжение | 400 |
| Номин поперечное сечение | 1,5...2,5 |
| Общ длина | 17.3 |
| Размер вилки | Прочее |
| Температура эксплуатации | -40...+80 |
| Толщина контактной части | 0.8 |
| Цвет изоляции | Синий/голубой |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.МЕ68.В.01054_24.pdf
pdf, 1.01 MB
ЕАЭС N RU Д-CN.РА02.В.71490_26.pdf
pdf, 6.11 MB
Паспорт (1)
Rp_Rsh_passport_092016.pdf
pdf, 2.14 MB
Габаритные чертежи (3)
Rp_Rsh_passport_092016 - ГЧ2.jpg
jpg, 2.31 MB
Rp_Rsh_passport_092016 - ГЧ1.jpg
jpg, 2.22 MB
Rp_Rsh_passport_092016 - ГЧ3.jpg
jpg, 2.29 MB
