Расцепитель независимый РН47-150 на DIN-рейку для ВА47-150 IEK
Характеристики
Высота
79.0
Глубина
67.5
Диапазон раб напряжений
161...253
Диапазон рабочих температур
-40...50
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество нормально закрытых контактов
0
Описание
Расцепитель независимый РН47-150 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47-150.
Характеристики
| Высота | 79.0 |
|---|---|
| Глубина | 67.5 |
| Диапазон раб напряжений | 161...253 |
| Диапазон рабочих температур | -40...50 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Количество нормально открытых контактов | 0 |
| Количество переключающих контактов | 0 |
| Количество сигнальных контактов | 0 |
| Макс поперечное сечение проводника | 1...2,5 |
| Мех износостойкость | 10000 |
| Монтажная ширина | 1 |
| Номин коммутируем ток | 0,011 |
| Номин раб напряжение | 230 |
| Потребляемая мощность | 3.0 |
| Режим работы | Прерывный |
| Совместимость с авт выкл | ВА47-150 |
| Степень защиты - IP | IP20 |
| Сторона присоединения к авт выкл | Левая |
| Тип монтажа | На DIN-рейку |
| Тип оборудования | Независимый расцепитель (для силовых автоматов) |
| Тип подключения | Винтовое соединение |
| Тип управляющего напряжения | Переменный (AC) |
| Устанавливается на устройство | Автоматический выключатель |
| Частота | 50 Гц |
| Ширина | 18.0 |
| Электр износостойкость | 4000 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40257_25.PDF
pdf, 1.14 MB
ЕАЭС N RU Д-CN.РА02.В.70676_26.pdf
pdf, 942.69 KB
Паспорт (1)
RN47_passp_ru-eng_7.pdf
pdf, 2.21 MB
Листовка (1)
listovka_VA47-150_Dop_ustroistva.pdf
pdf, 2.84 MB

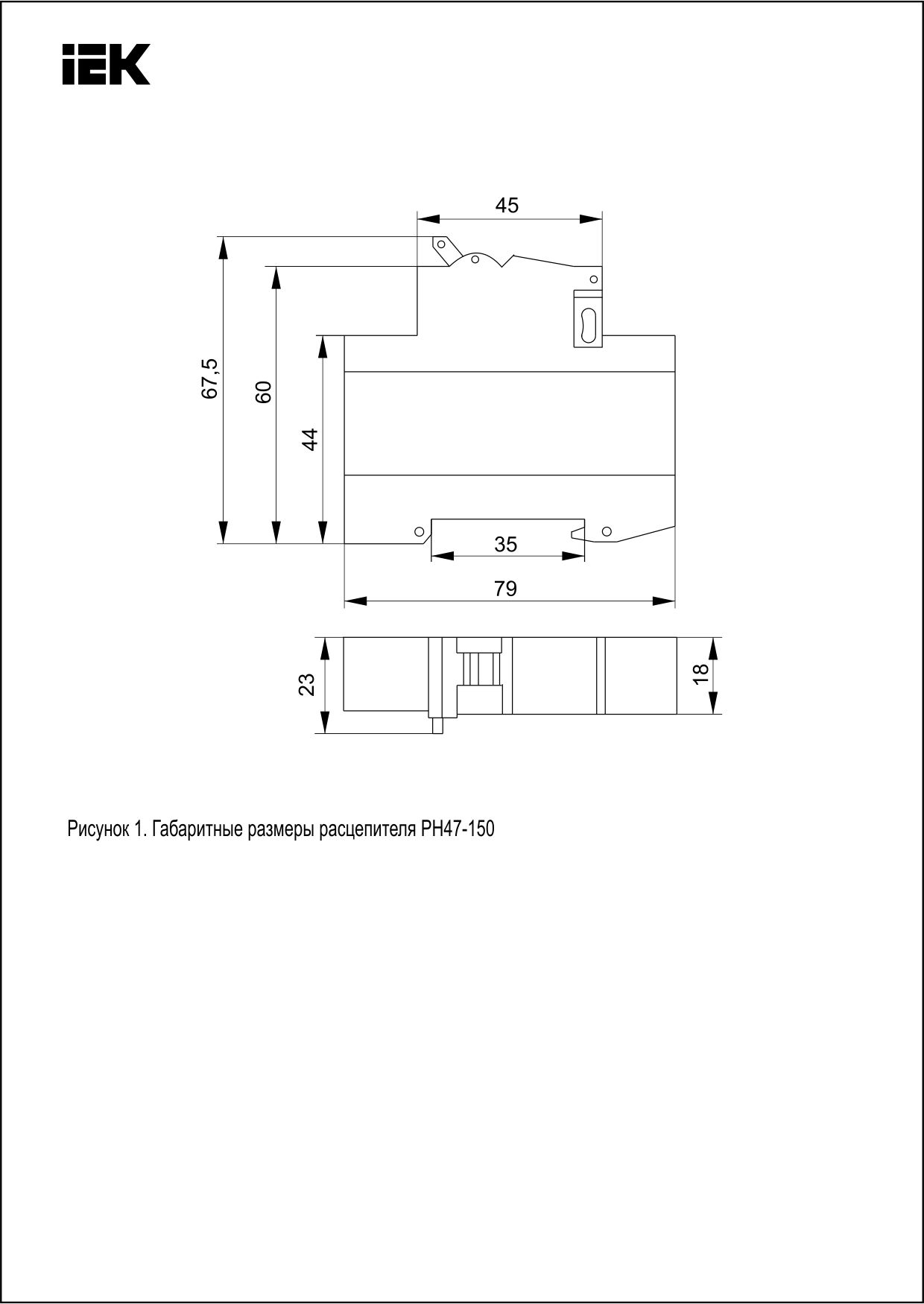

Габаритные чертежи (1)
jpg, 1.89 MB
Схема подключения (1)
jpg, 1.89 MB
