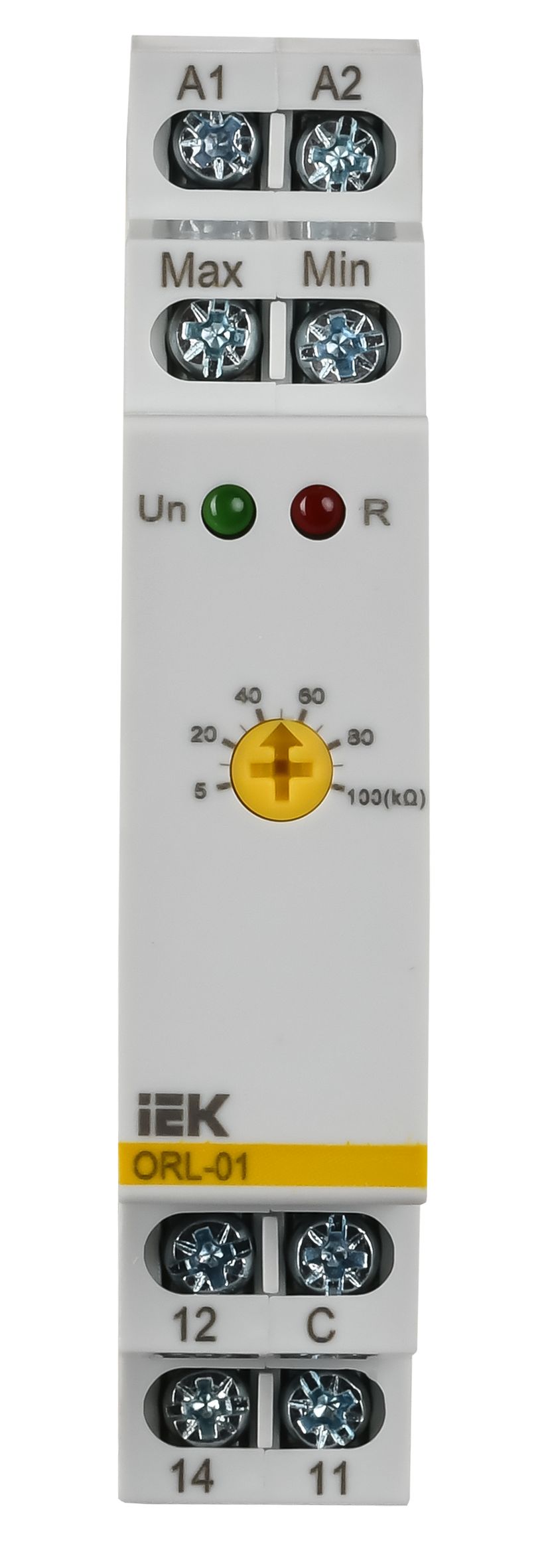

Реле уровня ORL 24-240В AC/DC IEK
Характеристики
Высота
90
Глубина
64
Каскадная сеть или связь
Нет
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
1
Количество подключаемых электродов
3
Описание

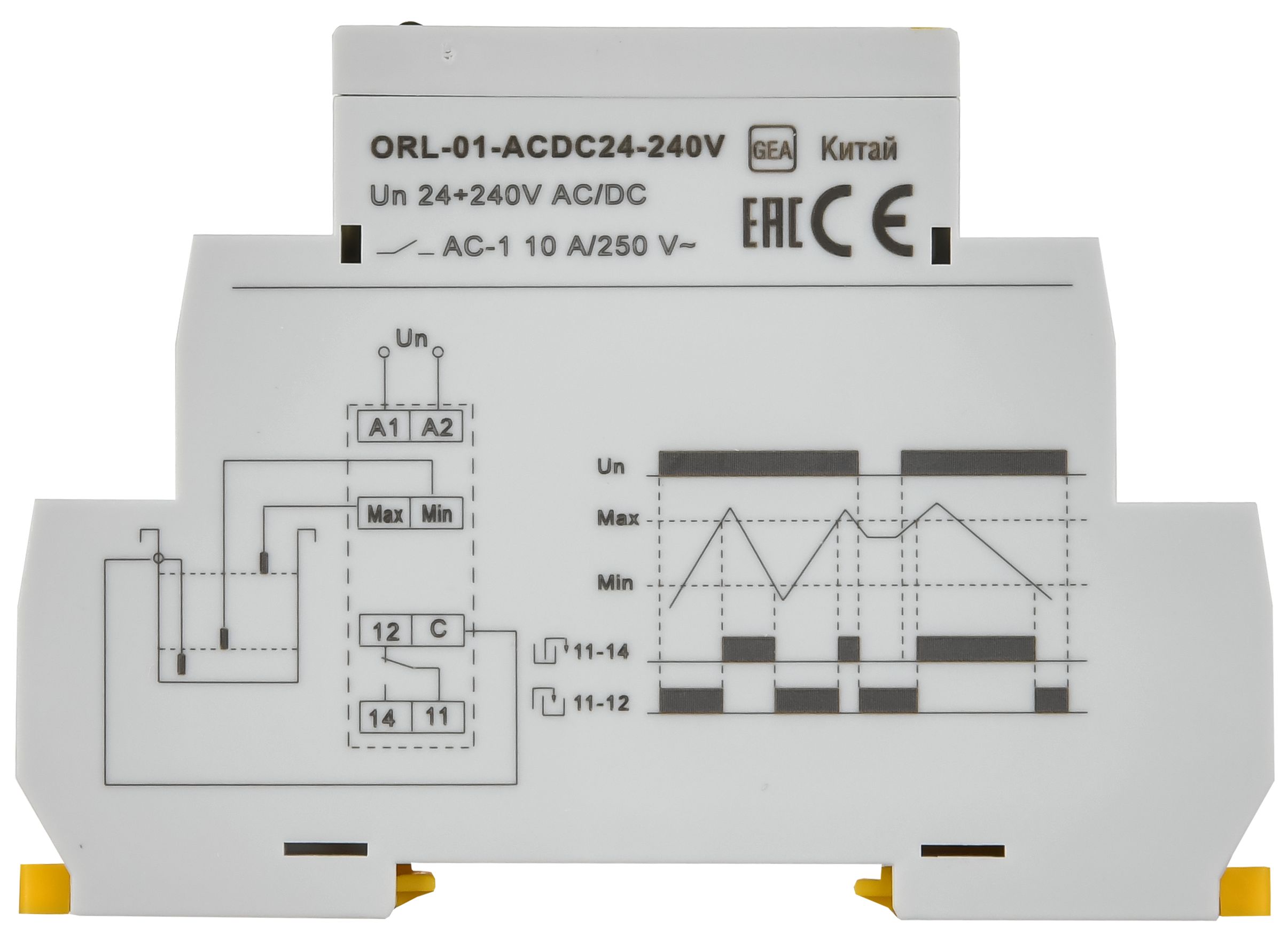

Предназначено контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса. Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Датчики в комплект поставки не входят. Два контролируемых уровня.
Характеристики
| Высота | 90 |
|---|---|
| Глубина | 64 |
| Каскадная сеть или связь | Нет |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 1 |
| Количество подключаемых электродов | 3 |
| Макс задержка на отключение | - |
| Масимальная задержка на включение | 1.5 |
| Материал | Пластик |
| Мин задержка на включение | 1.5 |
| Мин задержка на отключение | - |
| Номин напряж питания цепи управ Us пост тока DC | 240 |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24 |
| Принцип измерения | Прочее |
| Регул порога срабатывания по чувств | Да |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Ширина | 18 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (2)
Rele_urovnya_passport_072017_A6.pdf
pdf, 2.06 MB
Level_control_relays_ORL_passport_rus-eng.pdf
pdf, 2.73 MB
Габаритные чертежи (1)
Схема подключения (1)
Rele_urovnya_passport_072017_A6 - СП.jpg
jpg, 2.03 MB
