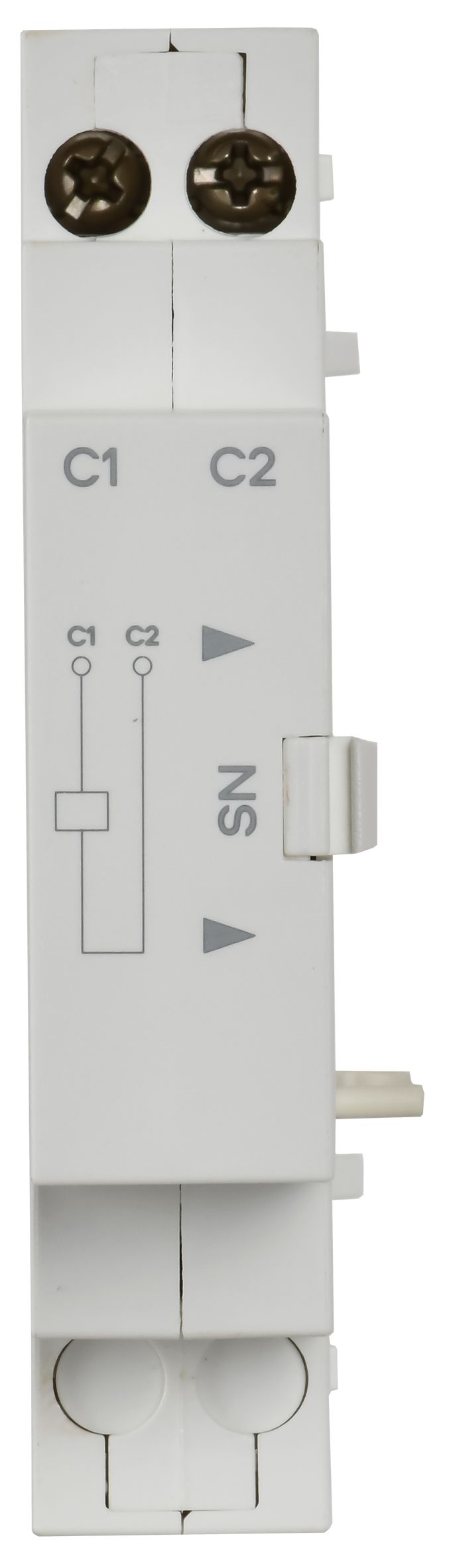

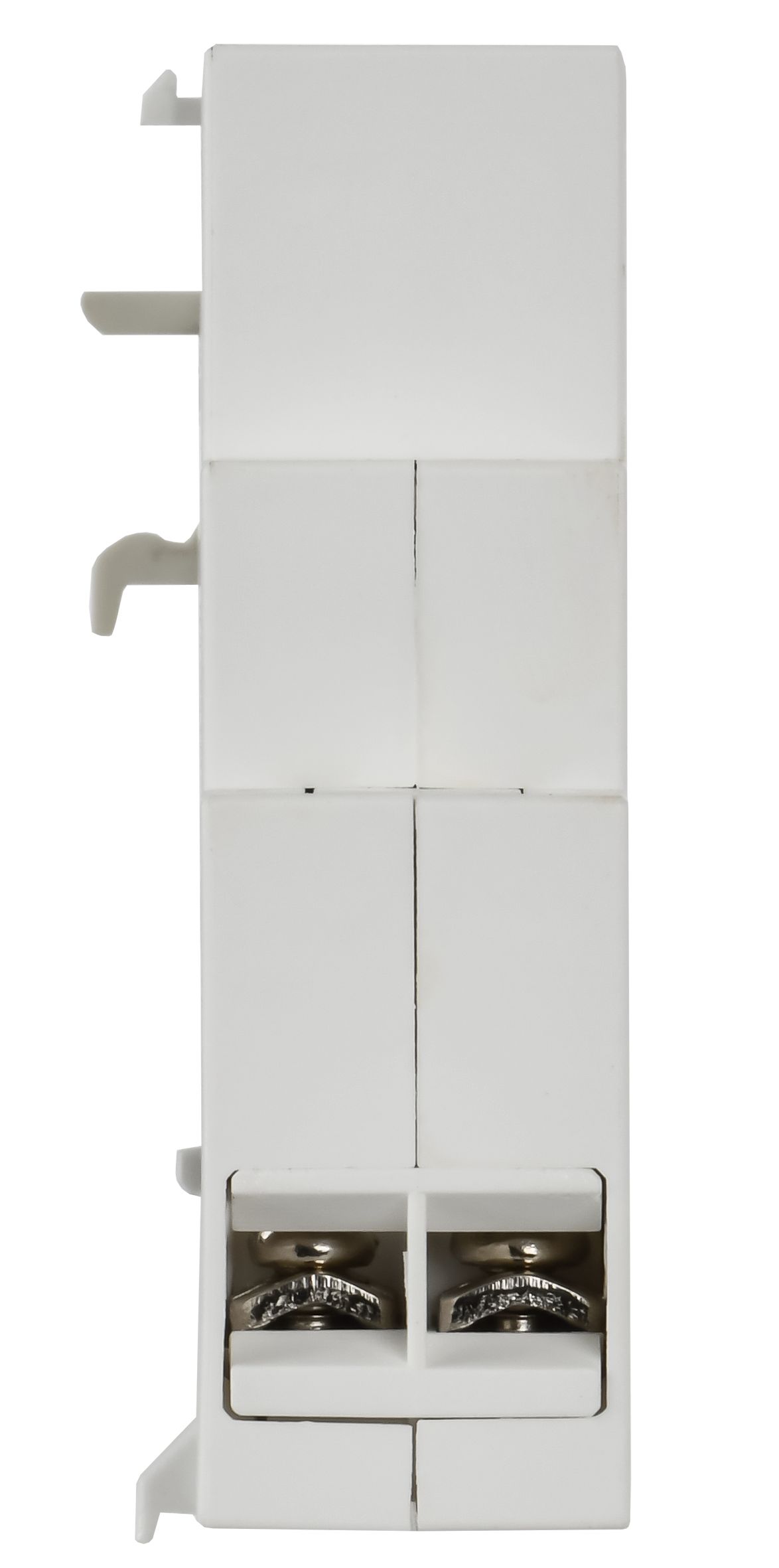

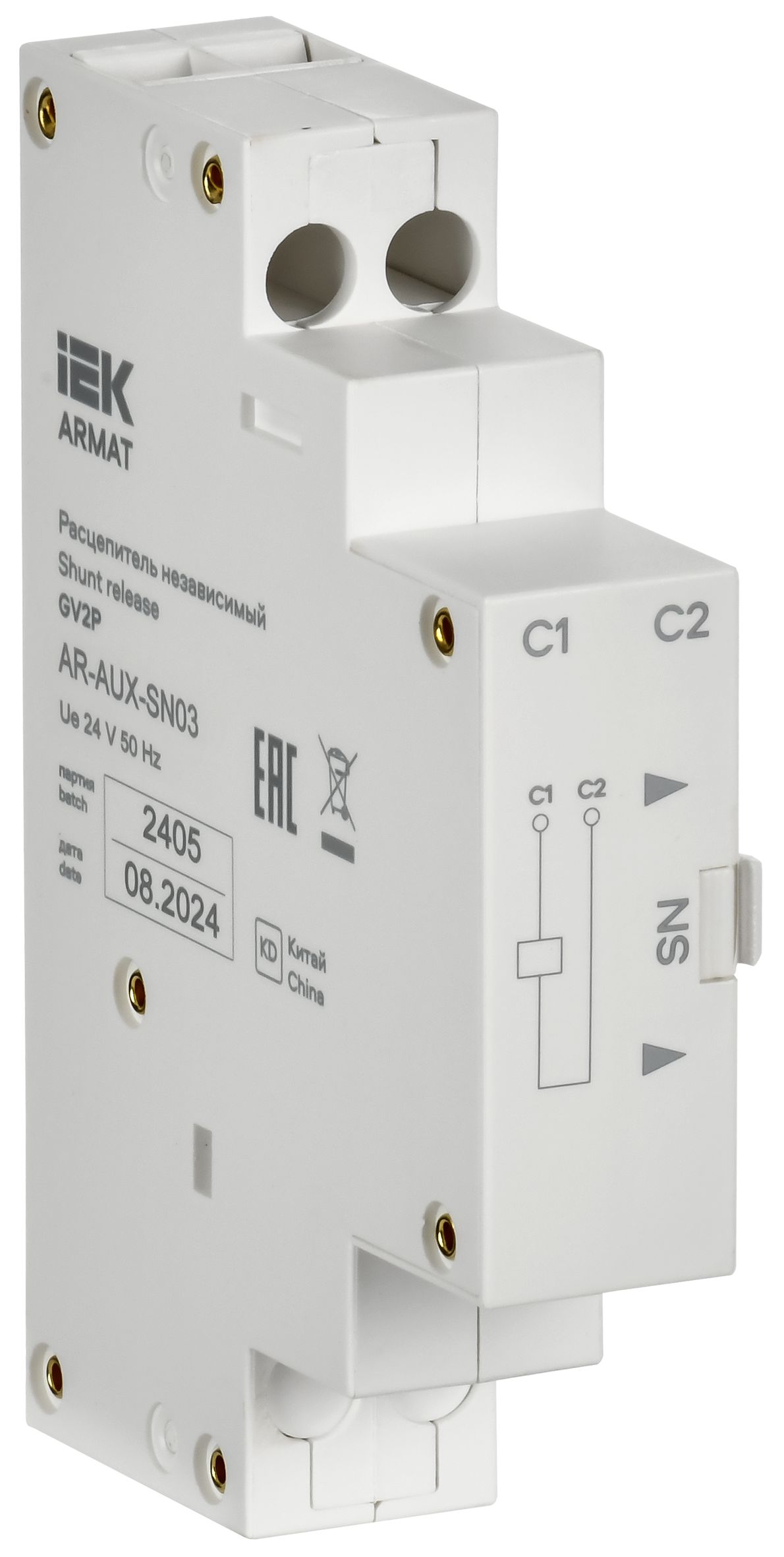

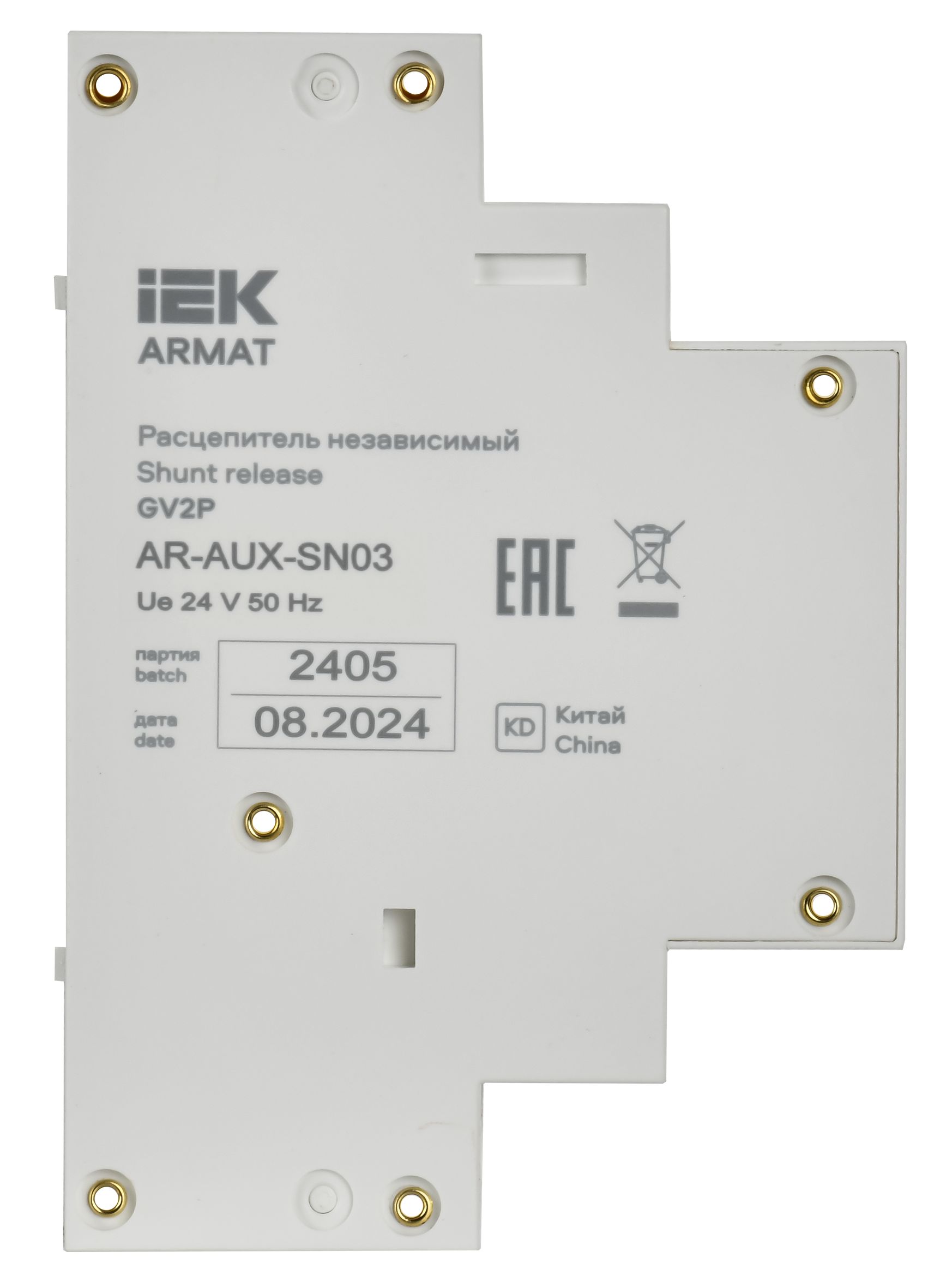

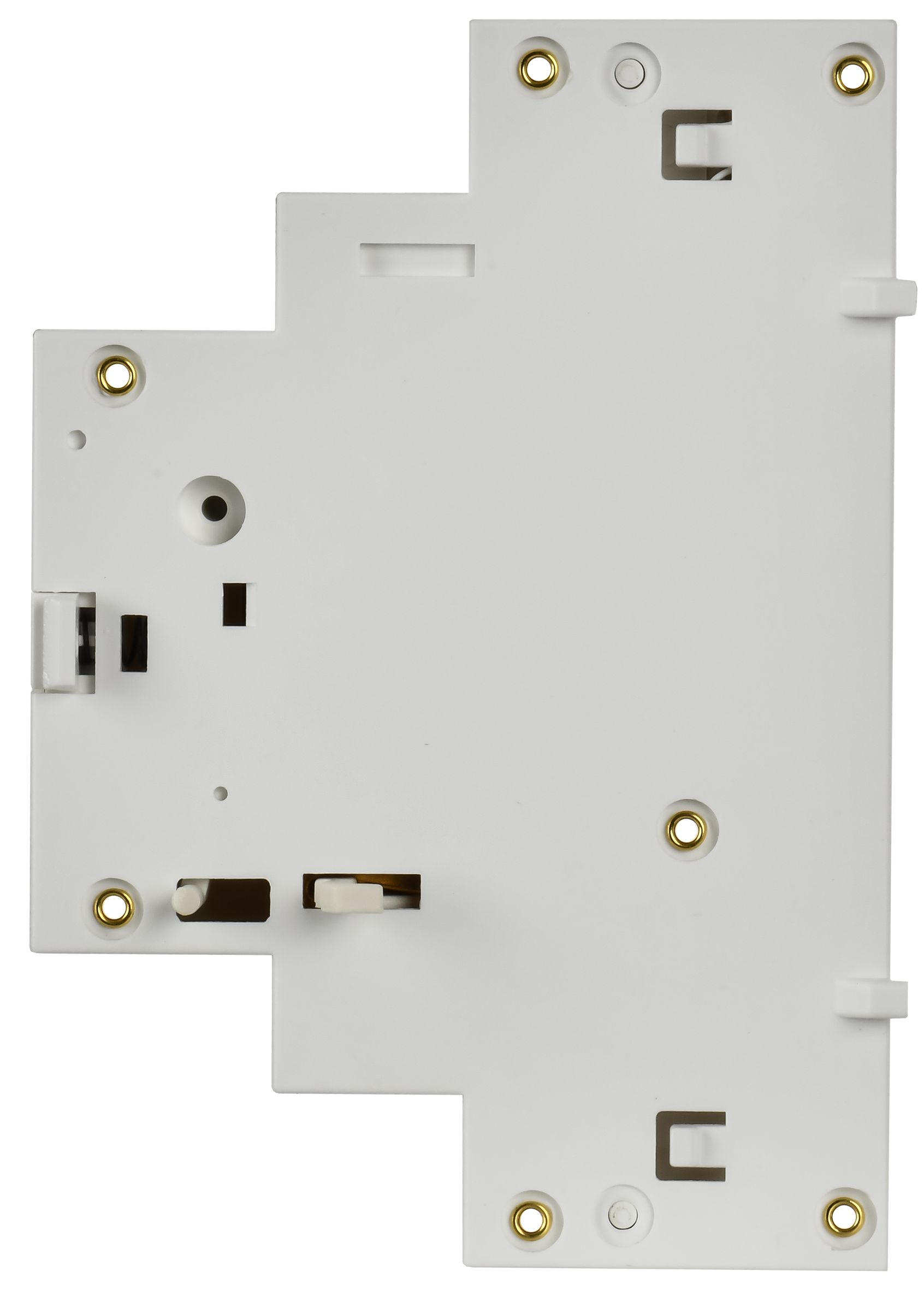

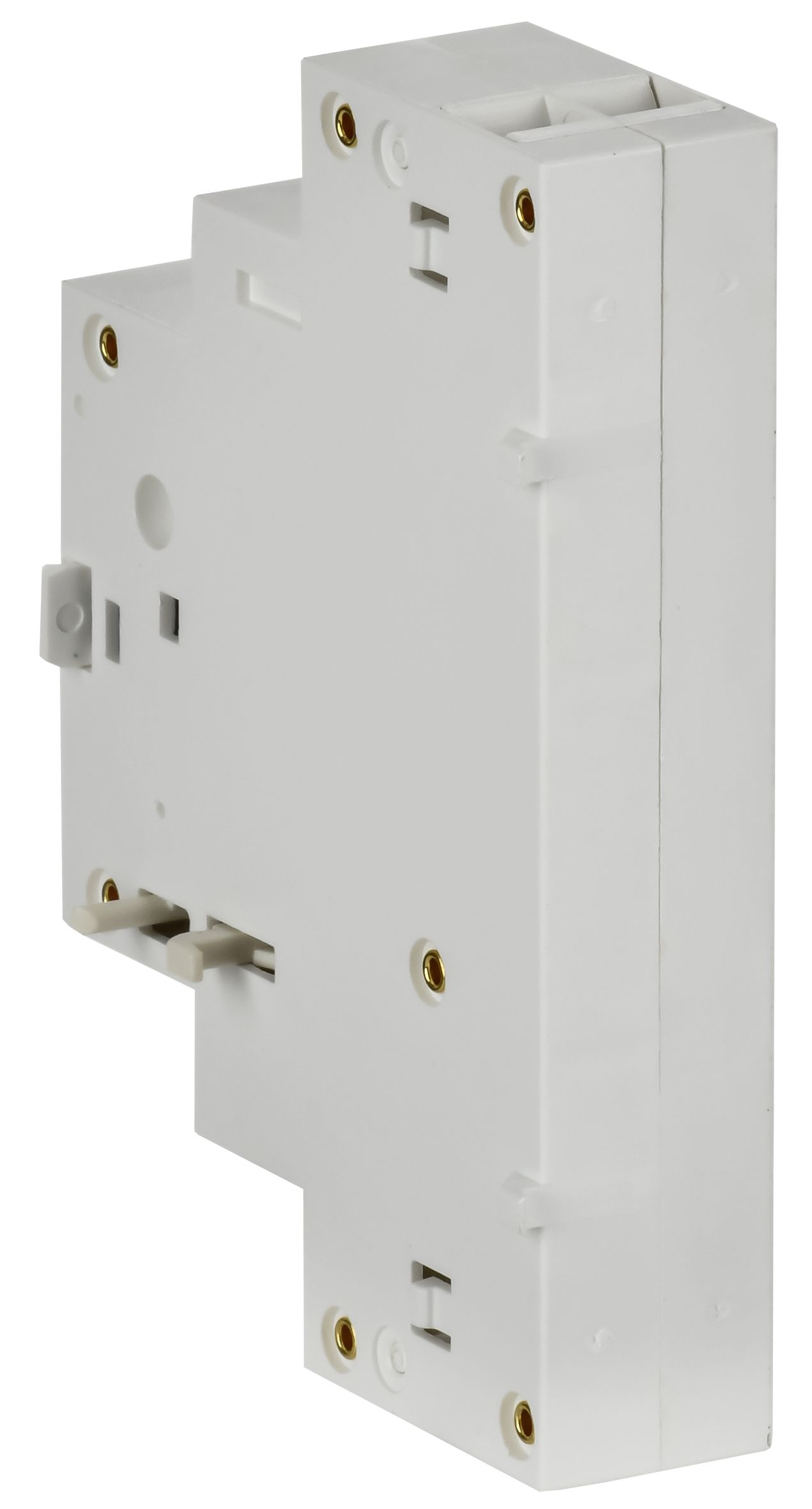

ARMAT Расцепитель независимый 24В GV2P IEK
Характеристики
Диапазон раб напряжений
23...25
Диапазон рабочих температур
-40...70
Катушка для включения
Нет
Катушка для отлючения
Да
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество переключающих контактов
0
Описание
Расцепитель независимый для автоматического выключателя защиты двигателя серии ARMAT предназначен для дистанционного отключения выключателя. При срабатывании расцепителя его цепь питания размыкается встроенным контактом.
Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики
| Диапазон раб напряжений | 23...25 |
|---|---|
| Диапазон рабочих температур | -40...70 |
| Катушка для включения | Нет |
| Катушка для отлючения | Да |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Кон знач диап тока сраб расцеп короткого замык | - |
| Нач знач диап тока сраб расцеп короткого замык | - |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин раб напряжение | 24 |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для защитного выкл двигателя | Да |
| Подходит для реле перегрузки | Нет |
| Подходит для силового выключателя | Да |
| Совместимость | MCCB ARMAT, типоразмер S |
| Тип напряжения управления | Постоянный (DC) |
| Тип подключения | Прочее |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (3)
Vykluchatel'_GV2P_ARMAT_manual_3.pdf
pdf, 7.7 MB
Vykluchatel'_GV2P_ARMAT_passp_mult_2.pdf
pdf, 7.51 MB
AR.MPCB.001.1_MPCB_ARMAT_passp_ru-en_3.pdf
pdf, 752.09 KB
Листовка (1)
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf
pdf, 286.57 KB

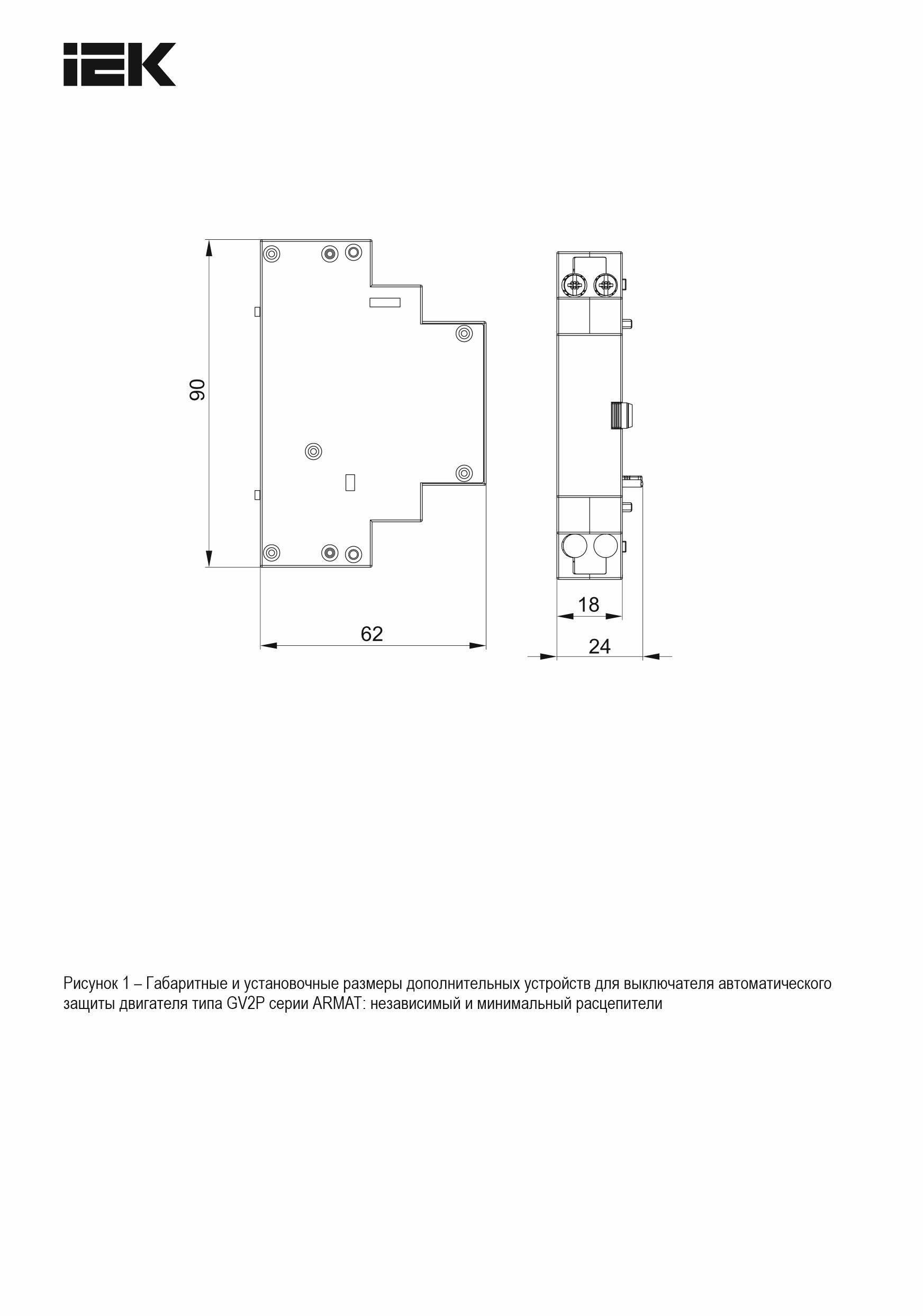

Габаритные чертежи (1)
jpg, 119.44 KB
