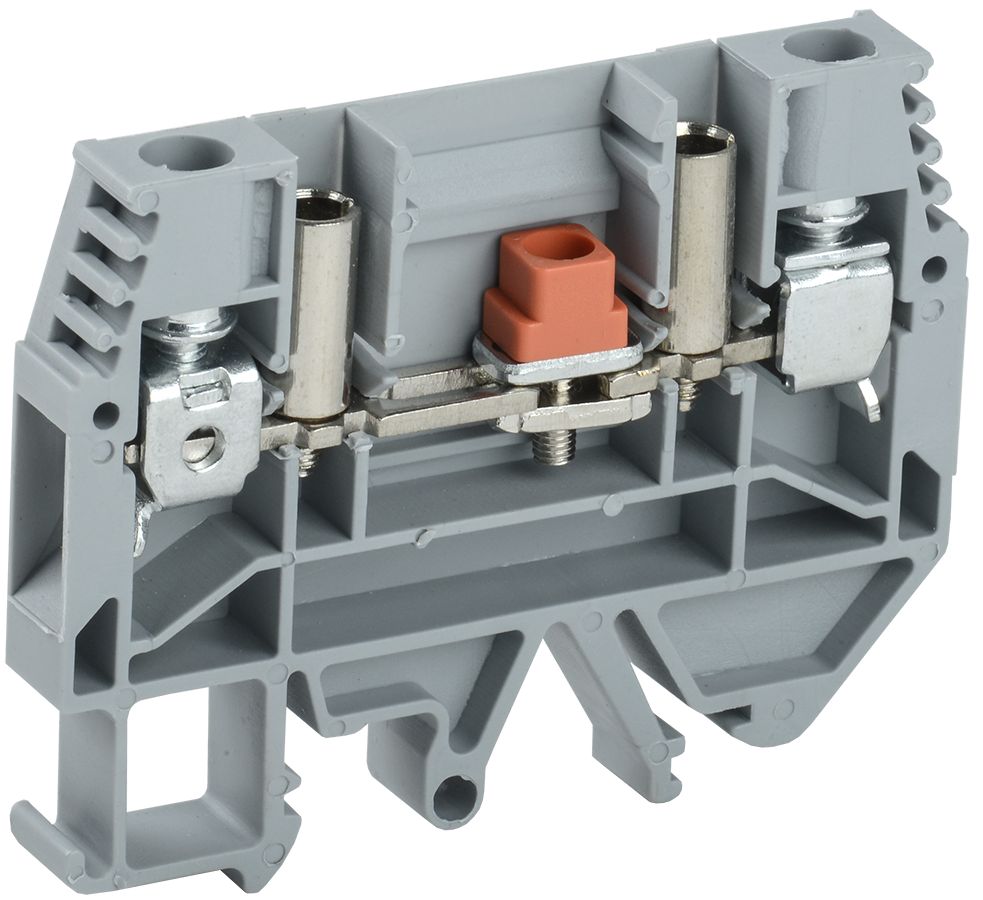

Клемма винтовая КВИ-6-И измерительная 6мм2 серая IEK
Характеристики
Возможно использовать с функцией PEN
Нет
Высота
70
Длина
47
Класс негорючести изоляц материала UL94
V0
Климатическое исполнение
УХЛ3
Кол-во в комплекте
50
Количество зажимных клемм на 1 полюс
2
Описание
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Измерительные клеммы имеют специальные разъединитель на токоведущей шин, позволяющий провести видимый разрыв в электрической цепи управления. Также имеются контакты для подключения измерительной аппаратуры.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Характеристики
| Возможно использовать с функцией PEN | Нет |
|---|---|
| Высота | 70 |
| Длина | 47 |
| Класс негорючести изоляц материала UL94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 50 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 6 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Медь |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение | 0.5 |
| Модель или исполнение | Измерительная |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции | 1000 |
| Номин напряжение изоляции Ui | 6000 |
| Номин раб напряжение | 600 |
| Номин раб напряжение переменного тока Ue | ≤ 800 |
| Номин раб напряжение постоянного тока Ue | ≤ 800 |
| Номин ток In | 50 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 0,5...6 |
| Относительная влажность воздуха | ≥ 90 |
| Рабочая температура | -60...110 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 0,5...6 |
| Сечение одножильного жёсткого провода | 0,5...10 |
| Степень загрязнения | 3 |
| Степень защиты - IP | IP00 |
| Степень защиты - IP без заглушки | IP00 |
| Степень защиты - IP с уст заглушкой | IP20 |
| Тип изделия/компонента | Клемма КВИ |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Серый |
| Ширина | 8 |
| Ширина или размер ячейки | 8.0 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.33915_24.pdf
pdf, 1.11 MB
ЕАЭС RU С-CN.АЯ46.В.42647_25.pdf
pdf, 1.96 MB
Паспорт (1)
Klemmy_KVI_passp_mult_5.pdf
pdf, 4.1 MB
Листовка (1)
listovka_Klemmy_vintovye_KVI.pdf
pdf, 2.3 MB
Преимущества (5)

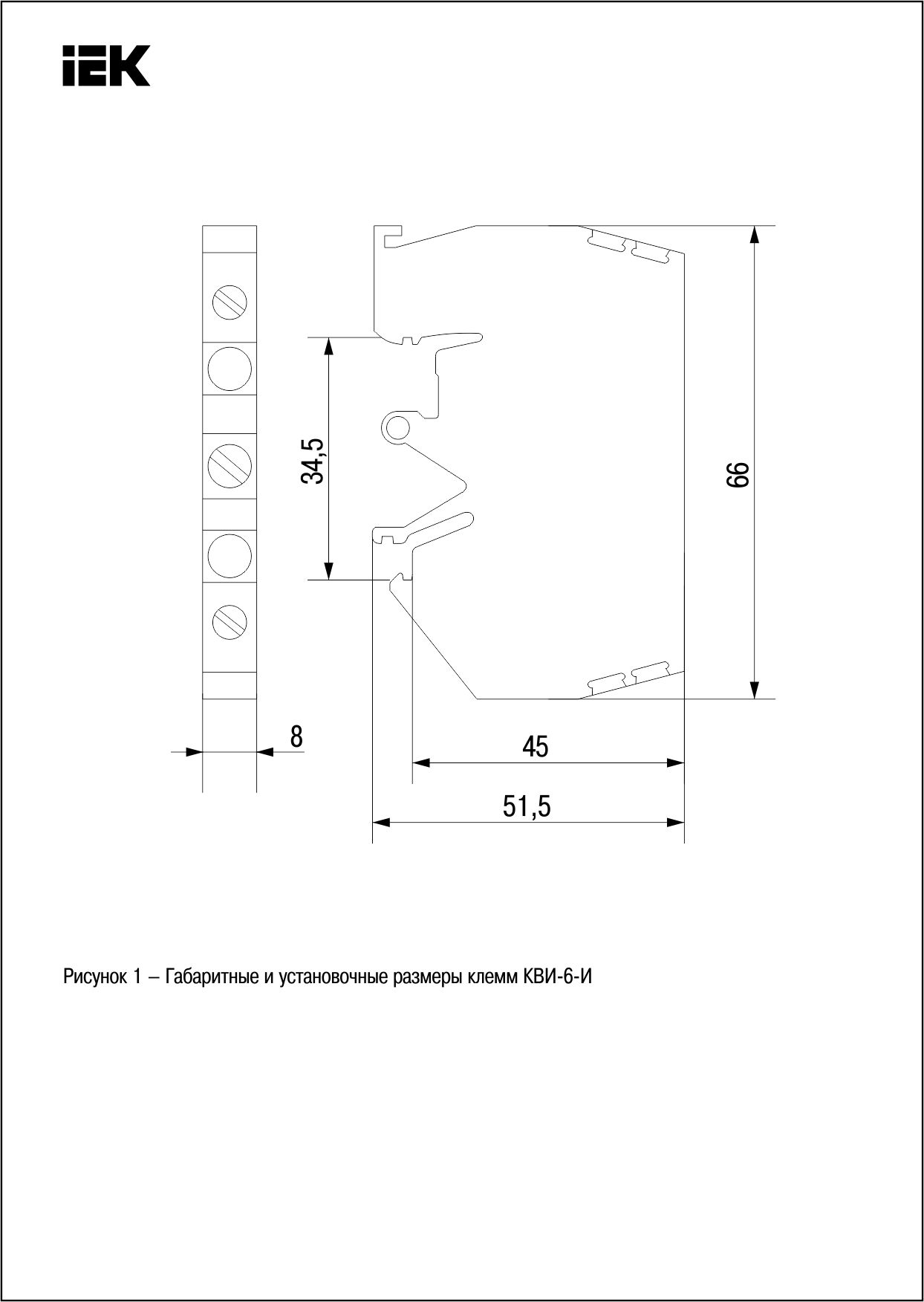

Габаритные чертежи (2)
jpg, 133.09 KB
jpg, 1.9 MB

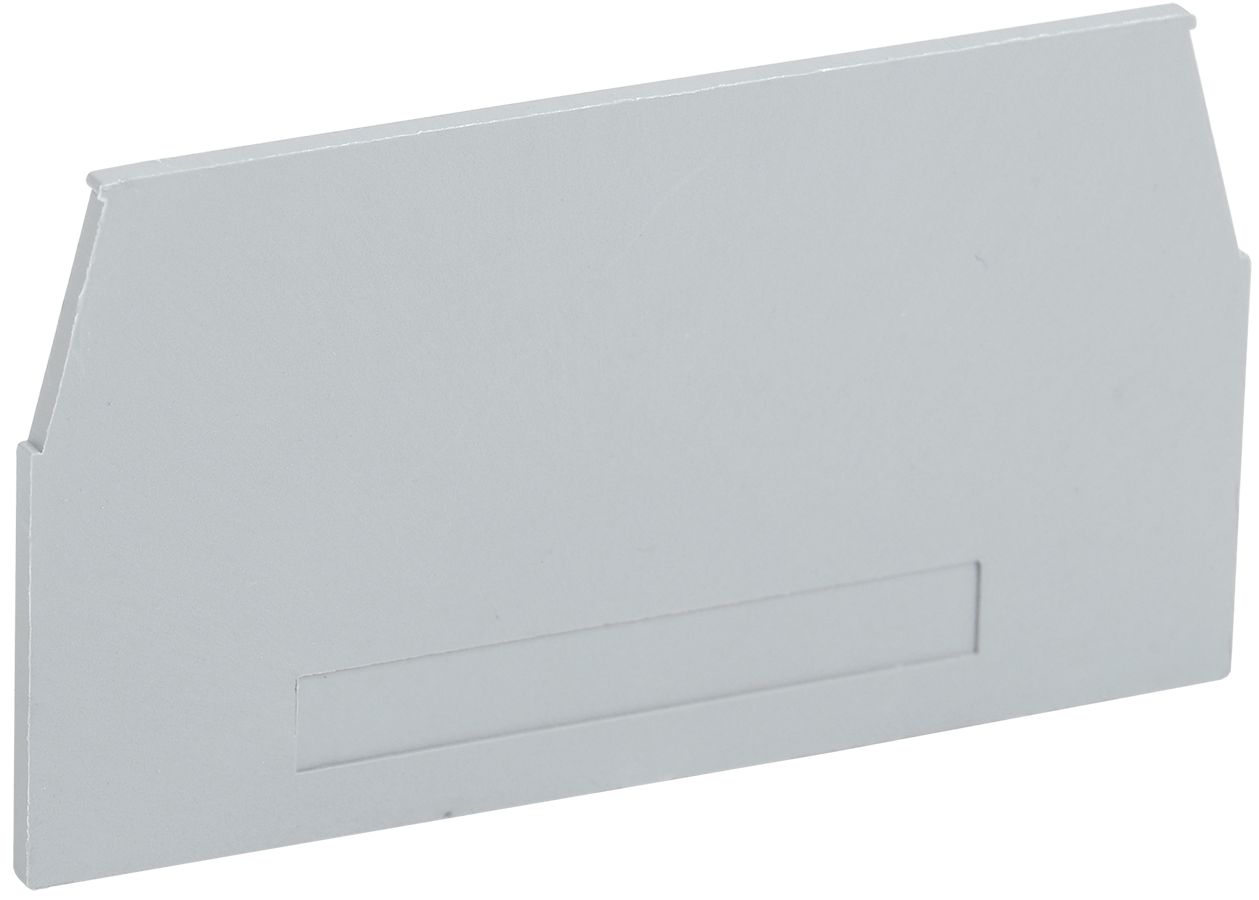

Совместимые товары
