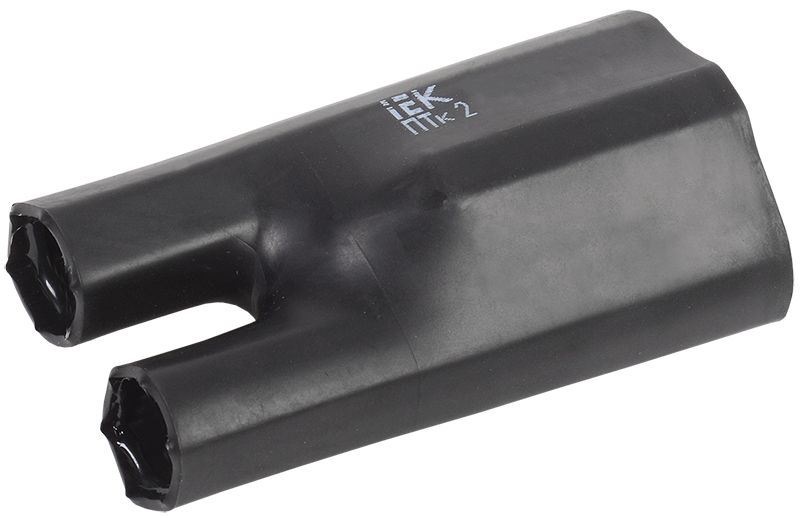

Перчатка термоусаживаемая ПТк 2х25-120 1кВ IEK
Характеристики
Внутр диаметр штифта до термоусадки
≥ 18
Внутр диаметр штифта после термоусадки
≤ 6
Диаметр стержня перед термоусадкой
≥ 45
Диаметр стержня после термоусадки
≤ 15
Длина кабельной части
75
Длина пальцев
30
Мин температура начала усадки
110
Описание
Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.
Характеристики
| Внутр диаметр штифта до термоусадки | ≥ 18 |
|---|---|
| Внутр диаметр штифта после термоусадки | ≤ 6 |
| Диаметр стержня перед термоусадкой | ≥ 45 |
| Диаметр стержня после термоусадки | ≤ 15 |
| Длина кабельной части | 75 |
| Длина пальцев | 30 |
| Мин температура начала усадки | 110 |
| Мин температура полной усадки | 150 |
| Модель или исполнение | Для двухжильных кабелей |
| Монтажная температура | -10...50 |
| Номин поперечное сечение | 25...120 |
| Общ длина | 105 |
| Общ длина после термоусадки | 105 |
| Объемное электрическое сопротивление | ≥ 1х10^16 |
| Прочность на растяжение | ≥ 13 |
| Рабочая температура | -55...125 |
| Рабочее напряж AC 50 Гц | 1000 |
| Тип | Термоусадка |
| Толщина стенки до термоусадки | ≥ 2,2/≥ 2,0 |
| Удлинение до разрыва | ≥ 300 |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (1)
PTk_KTk_passport_082016.pdf
pdf, 1.94 MB
Габаритные чертежи (1)
PTk_KTk_passport_082016 - ГЧ1.jpg
jpg, 2.32 MB
