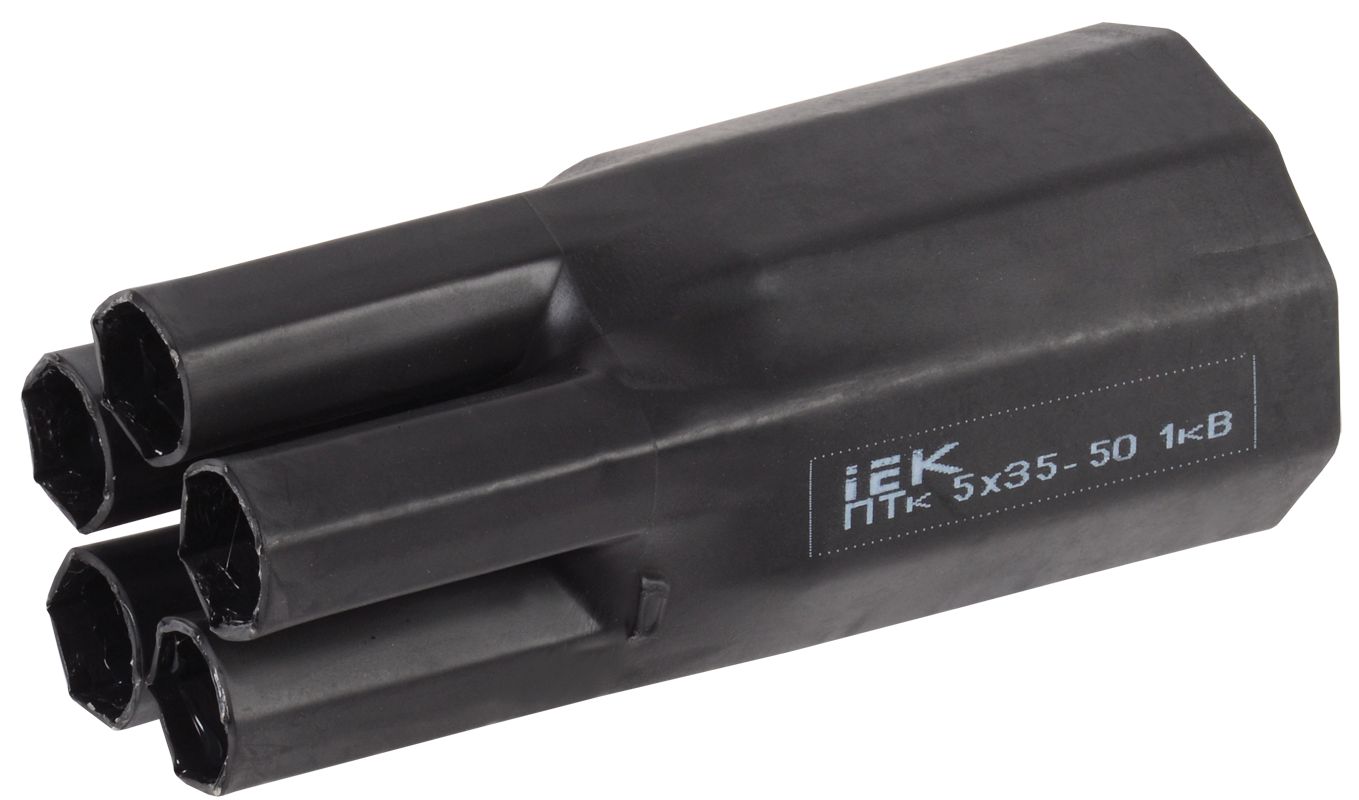

Перчатка термоусаживаемая ПТк 5х35-50 1кВ IEK
Характеристики
Внутр диаметр штифта до термоусадки
≥ 18
Внутр диаметр штифта после термоусадки
≤ 5,5
Диаметр стержня перед термоусадкой
≥ 55
Диаметр стержня после термоусадки
≤ 24
Длина кабельной части
90
Длина пальцев
30
Мин температура начала усадки
110
Описание
Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.
Характеристики
| Внутр диаметр штифта до термоусадки | ≥ 18 |
|---|---|
| Внутр диаметр штифта после термоусадки | ≤ 5,5 |
| Диаметр стержня перед термоусадкой | ≥ 55 |
| Диаметр стержня после термоусадки | ≤ 24 |
| Длина кабельной части | 90 |
| Длина пальцев | 30 |
| Мин температура начала усадки | 110 |
| Мин температура полной усадки | 150 |
| Модель или исполнение | Для пятижильных кабелей |
| Монтажная температура | -10...50 |
| Номин поперечное сечение | 35...50 |
| Общ длина | 120 |
| Общ длина после термоусадки | 120 |
| Объемное электрическое сопротивление | ≥ 1х10^16 |
| Прочность на растяжение | ≥ 13 |
| Рабочая температура | -55...125 |
| Рабочее напряж AC 50 Гц | 1000 |
| Тип | Термоусадка |
| Толщина стенки до термоусадки | ≥ 3,0/≥ 2,4 |
| Удлинение до разрыва | ≥ 300 |
