IEK

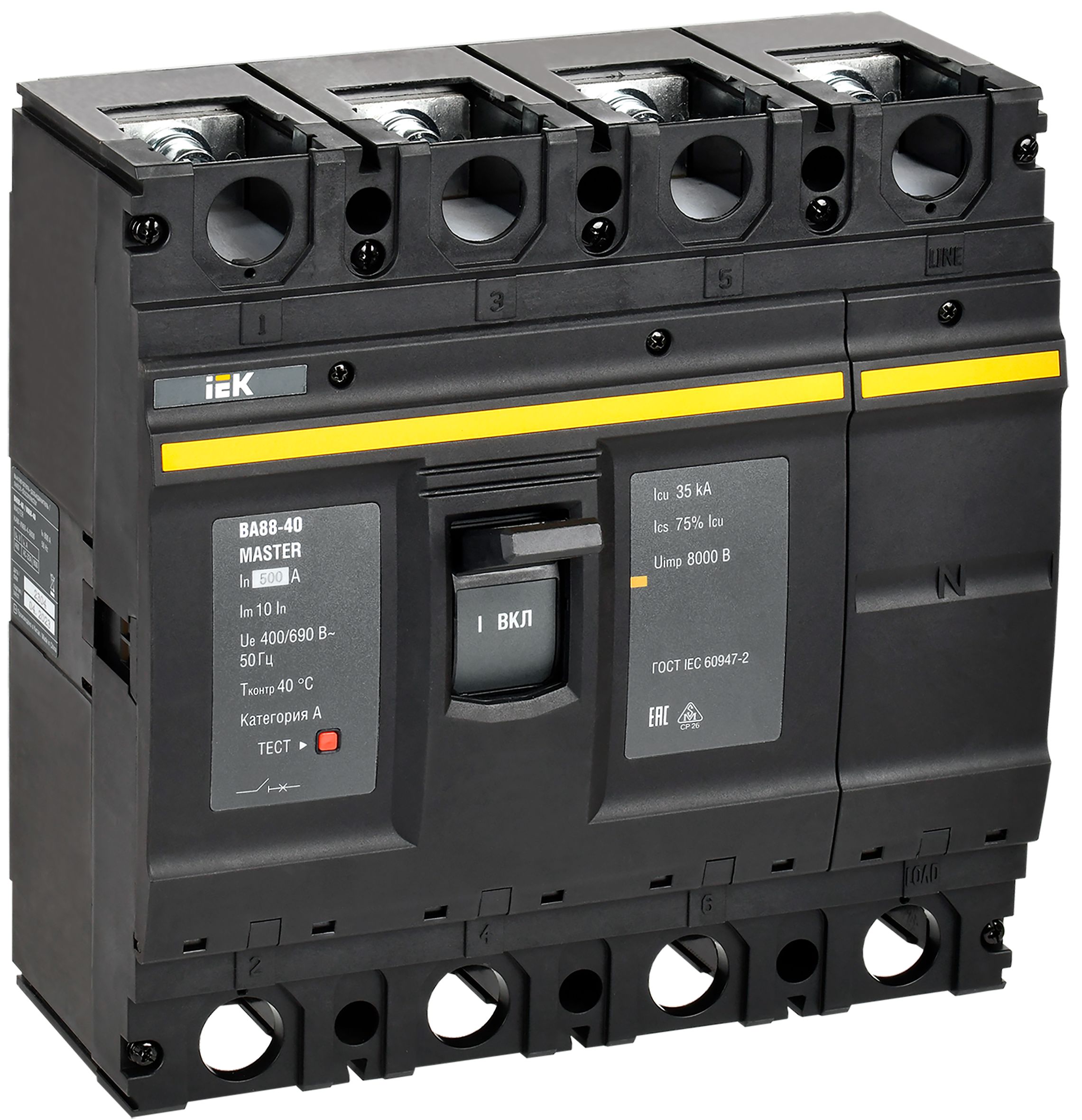

Выключатель автоматический ВА88-40 4P 500А 35кА MASTER IEK

Характеристики
Высота
280.8
Высота над уровнем моря
< 2000
Глубина
155.8
Диап регул без заде сраб расцеп короткого замык
5000
Диапазон уставки тока расцепления
500
Исполнение
Стационарное
Климатическое исполнение
УХЛ3
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Характеристики
Высота280.8
Высота над уровнем моря< 2000
Глубина155.8
Диап регул без заде сраб расцеп короткого замык5000
Диапазон уставки тока расцепления500
ИсполнениеСтационарное
Климатическое исполнениеУХЛ3
Кол-во вспомогат норм замкнутых-НЗ конт0
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат переключающих контактов0
Количество полюсов4
Конструкция прибораПрочее
Моторный привод - дополнительноДа
Моторный привод встроенныйНет
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение8
Номин напряжение400...690
Номин напряжение изоляции Ui800
Номин откл способность Icu при 400 В 50 Гц35
Номин продолжительный ток Iu500
Номин раб наибольшая откл способность Ics26,25
Номин раб напряжение400...690
Номин ток500
Подходит для монтажа на DIN-рейкуНет
Потери энергии96
Режим работыПродолжительный
С расцеплением под напряжениемДа
Степень защиты - IPIP20
Степень защиты зажимов IPIP00
Температура эксплуатации-40…60
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Тип подключения силовой электрич цепиВинтовое соединение
Тип расцепителяТепловой, электромагнитный
Тип элемента управленияТумблер
Частота сети50
Ширина282.0
