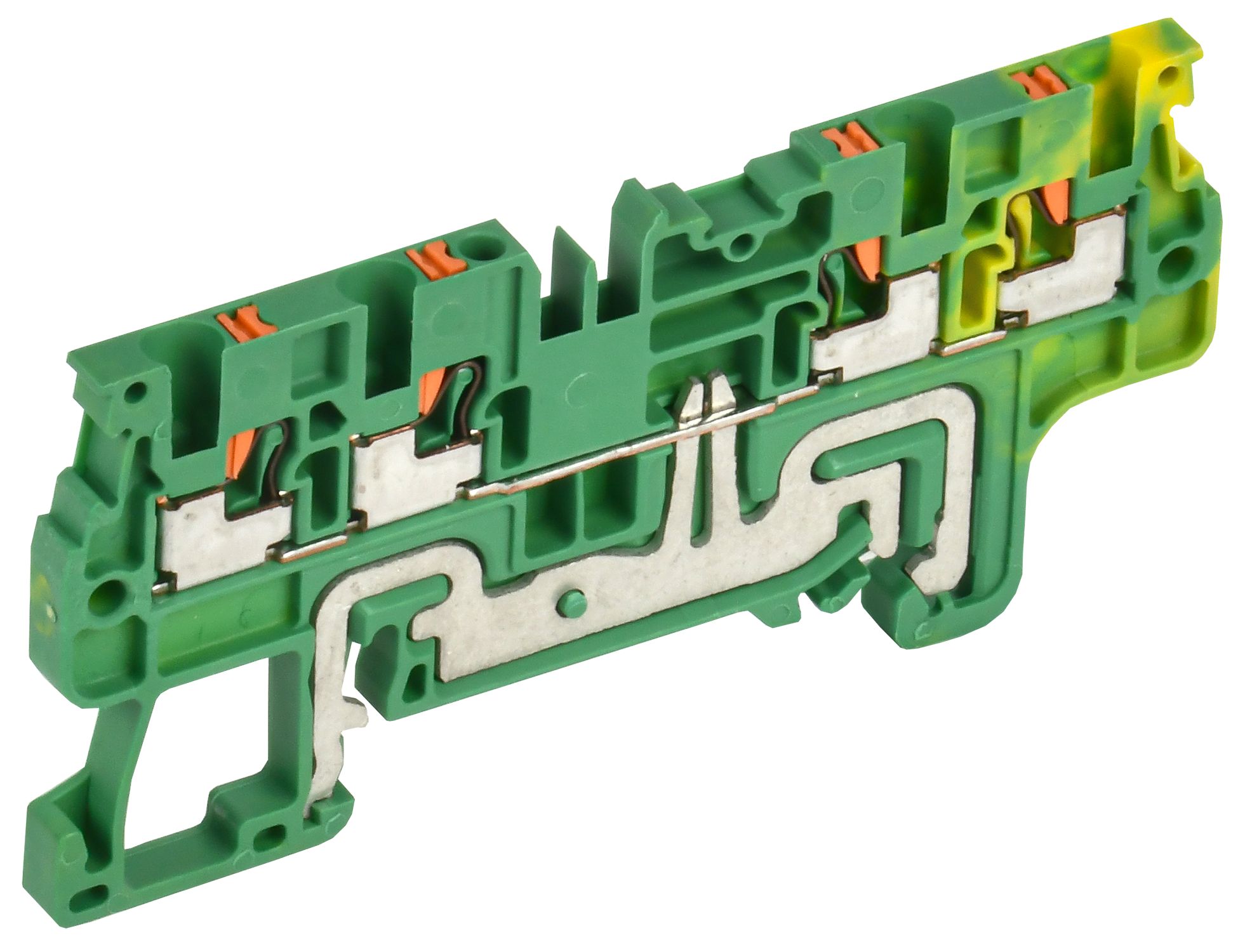

ARMAFIX Клемма пружин. Push-in CP-MC-PEN земля 4 вывода 1,5мм2 IEK
Характеристики
Возможно использовать с функцией PEN
Да
Высота самой нижней позиции для монтажа
32.8
Длина
63,5
Кол-во мест крепления зажимов на уровень
4
Количество уровней
1
Материал изоляции корпуса
Термопласт
Место соединения
Сверху
Описание
Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов.
Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений.
Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения.
Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов.
Клеммные колодки серии СР-MC 3-проводные и 4-проводные используются для устранения проблем с надежностью, возникающих при необходимости подключения нескольких проводов к одной клемме.
Клемма заземления позволяет подключать заземляющие провода и доступна в стандартном зелено-желтом цвете.
Характеристики
| Возможно использовать с функцией PEN | Да |
|---|---|
| Высота самой нижней позиции для монтажа | 32.8 |
| Длина | 63,5 |
| Кол-во мест крепления зажимов на уровень | 4 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сверху |
| Номин напряжение изоляции Ui | 800 |
| Рабочая температура | -40...85 |
| Сечение многожильного гибкого провода | 0,2...1,5 |
| Сечение многожильного провода без наконечника | 0,2...1,5 |
| Сечение многожильного провода с наконечником | 0,2...1,5 |
| Сечение одножильного жёсткого провода | 0,2...1,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Желто-зеленый |
| Ширина или размер ячейки | 4 |
