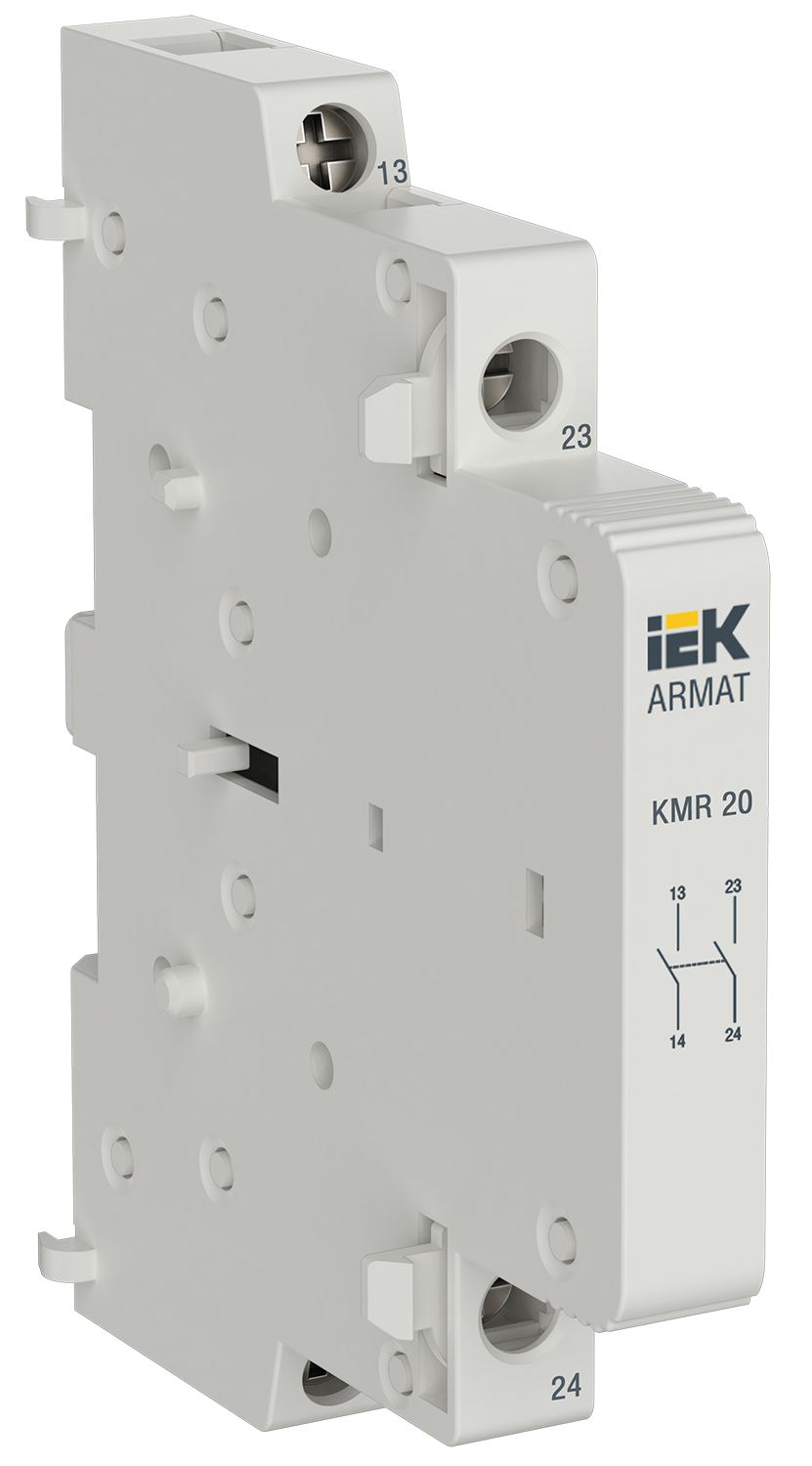

ARMAT Дополнительный контакт для KMR 2НО IEK
Характеристики
Высота
81.0
Глубина
68.0
Кол-во норм разомкнутых - НО контактов
2
Кол-во нормально замкнутых - НЗ контактов
0
Количество переключающих контактов
2
Количество сигнальных контактов
0
Макс поперечное сечение проводника
2,5
Описание
Контакты дополнительные типа ДК-КМ ARMAT разработаны специально для увеличения функциональности модульных контакторов ARMAT типа KMR.
Предназначены для применения в сетях переменного (AC) и постоянного (DC) напряжения и служат для коммутации цепей управления и сигнализации.
Контакты дополнительные типа ДК-КМ имеют следующую вариативность топологий контактной системы: 2NC, 2NO, 1NO+1NC.
Характеристики
| Высота | 81.0 |
|---|---|
| Глубина | 68.0 |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 2 |
| Количество сигнальных контактов | 0 |
| Макс поперечное сечение проводника | 2,5 |
| Мех износостойкость | 1000001 |
| Монтажная ширина | 9 |
| Номин коммутируем ток | 10 |
| Номин напряжение постоян тока - DC | 110 |
| Номин раб напряжение | 230 |
| Степень защиты - IP | IP20 |
| Тип монтажа | Прочее |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип оборудования | Вспомогательный контакт |
| Тип подключения | Винтовое соединение |
| Условный тепловой ток | 10 |
| Устанавливается на устройство | Прочее |
| Частота | 50/60 Гц |
| Ширина | 9.0 |
| Электр износостойкость | 150000 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.69129_26.pdf
pdf, 879.97 KB
ЕАЭС RU С-CN.АБ53.В.08288_23.pdf
pdf, 624.25 KB
Паспорт (1)
Kontaktor_KMR_ARMAT_passp_ru-eng_4.pdf
pdf, 7.6 MB
Листовка (1)
listovka_kontaktory_modulnye_KMR_v1.pdf.pdf
pdf, 2.4 MB
Преимущества (3)

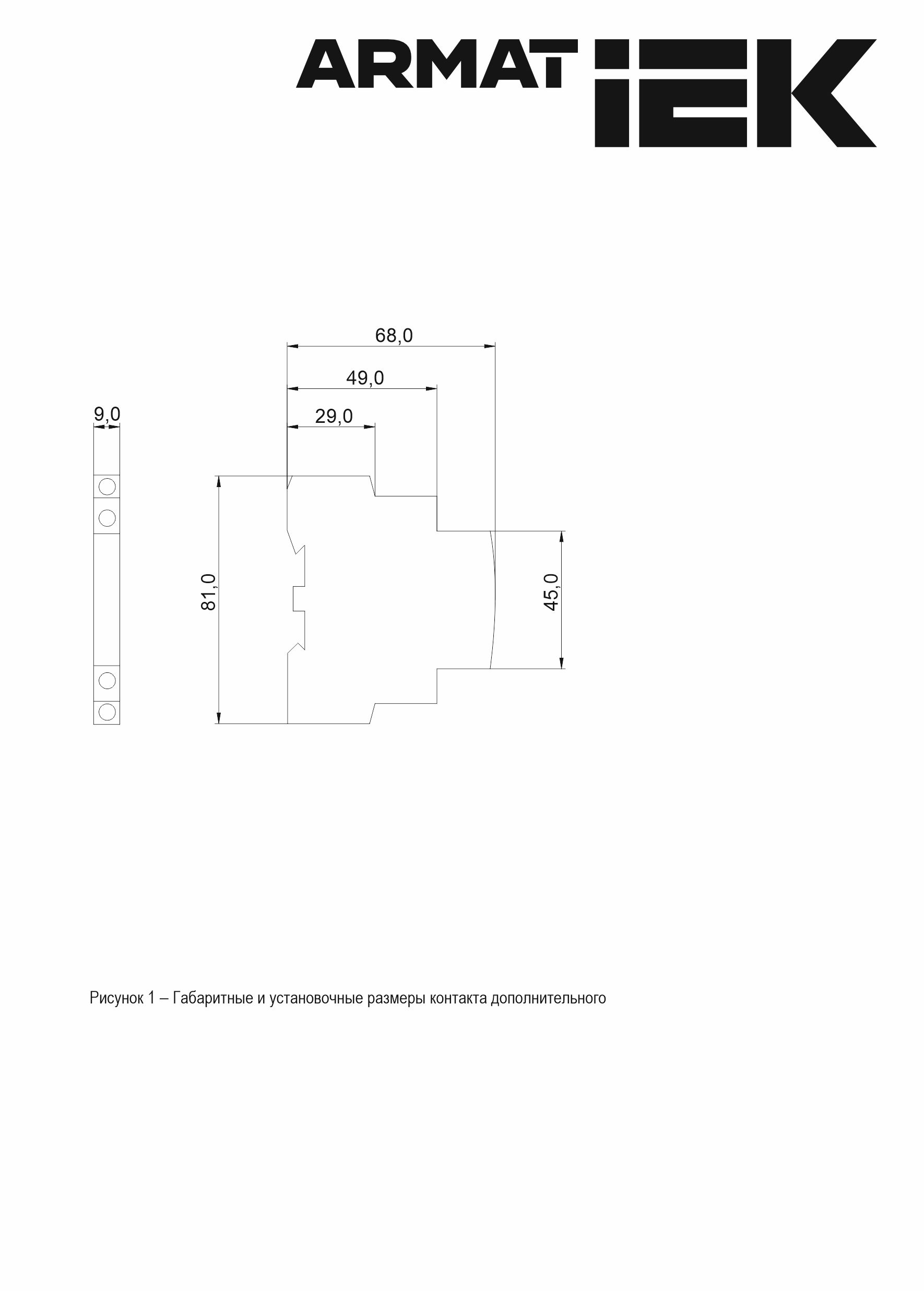

Габаритные чертежи (1)
jpg, 100.8 KB
Схема подключения (1)
jpg, 245.11 KB
