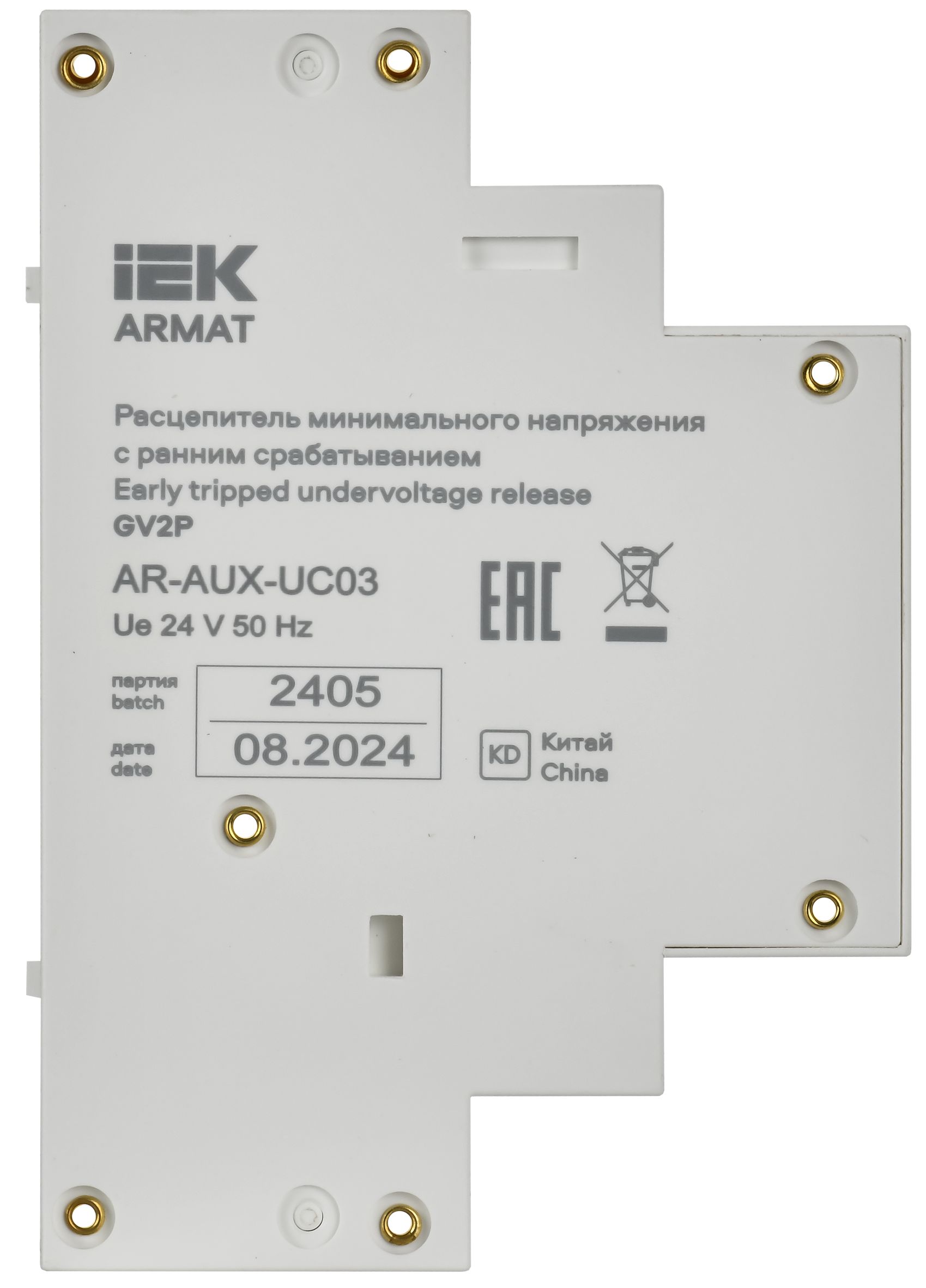

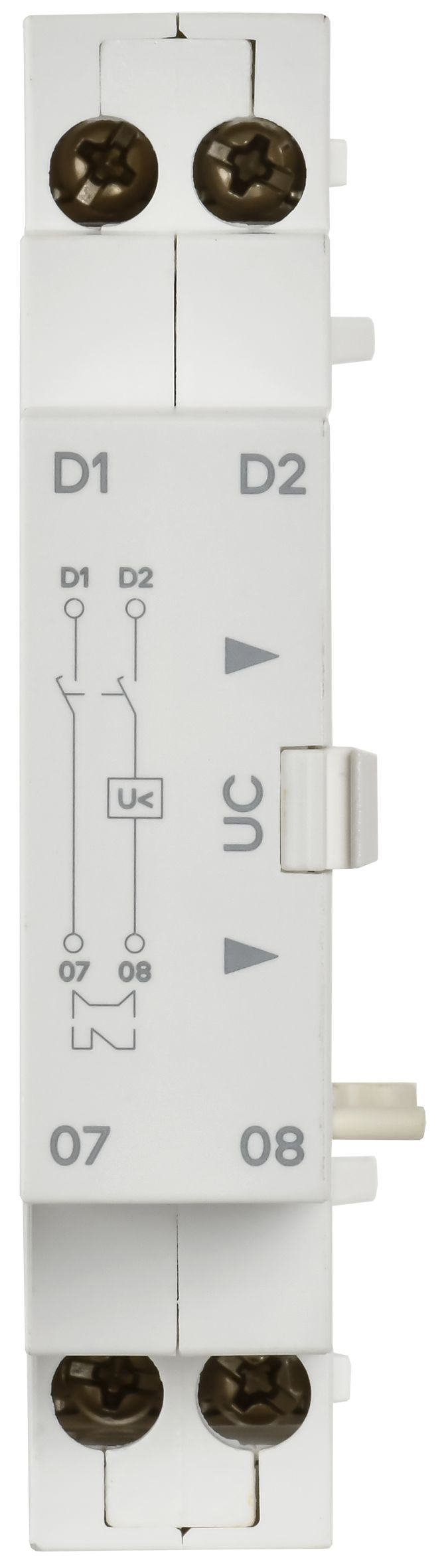

ARMAT Расцепитель минимального напряжения с ранним срабатыванием 24В GV2P IEK
Характеристики
Диапазон напряжений срабатывания % от номинального
35...70
Диапазон напряжений удержания % от номинального
85...110
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество переключающих контактов
0
Номин напряж питания цепи управ Us пост тока DC
24
Номин напряжение питания цепи управ Us AC 50 Гц
-
Описание
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети.
Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики
| Диапазон напряжений срабатывания % от номинального | 35...70 |
|---|---|
| Диапазон напряжений удержания % от номинального | 85...110 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин напряжение питания цепи управ Us AC 60 Гц | - |
| Номинальное напряжение изоляции | 690 |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для защитного выкл двигателя | Нет |
| Подходит для реле перегрузки | Нет |
| Подходит для силового выключателя | Да |
| С задержкой | Нет |
| Совместимость | MPCB ARMAT |
| Тип напряжения управления | Постоянный (DC) |
| Тип подключения | Винтовое соединение |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (3)
Vykluchatel'_GV2P_ARMAT_manual_3.pdf
pdf, 7.7 MB
Vykluchatel'_GV2P_ARMAT_passp_mult_2.pdf
pdf, 7.51 MB
AR.MPCB.001.1_MPCB_ARMAT_passp_ru-en_3.pdf
pdf, 752.09 KB
Листовка (1)
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf
pdf, 286.57 KB
Габаритные чертежи (1)
jpg, 119.44 KB
