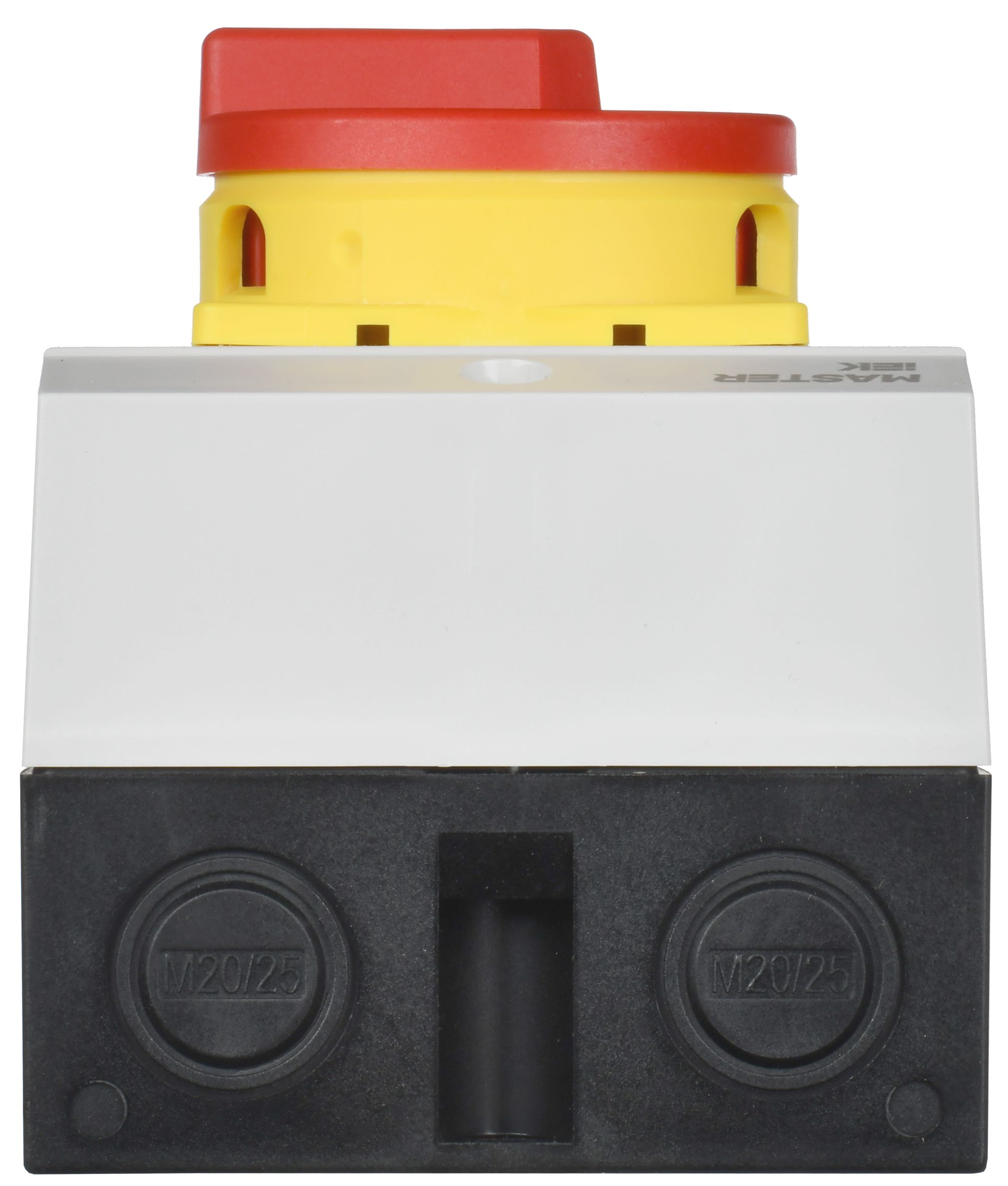

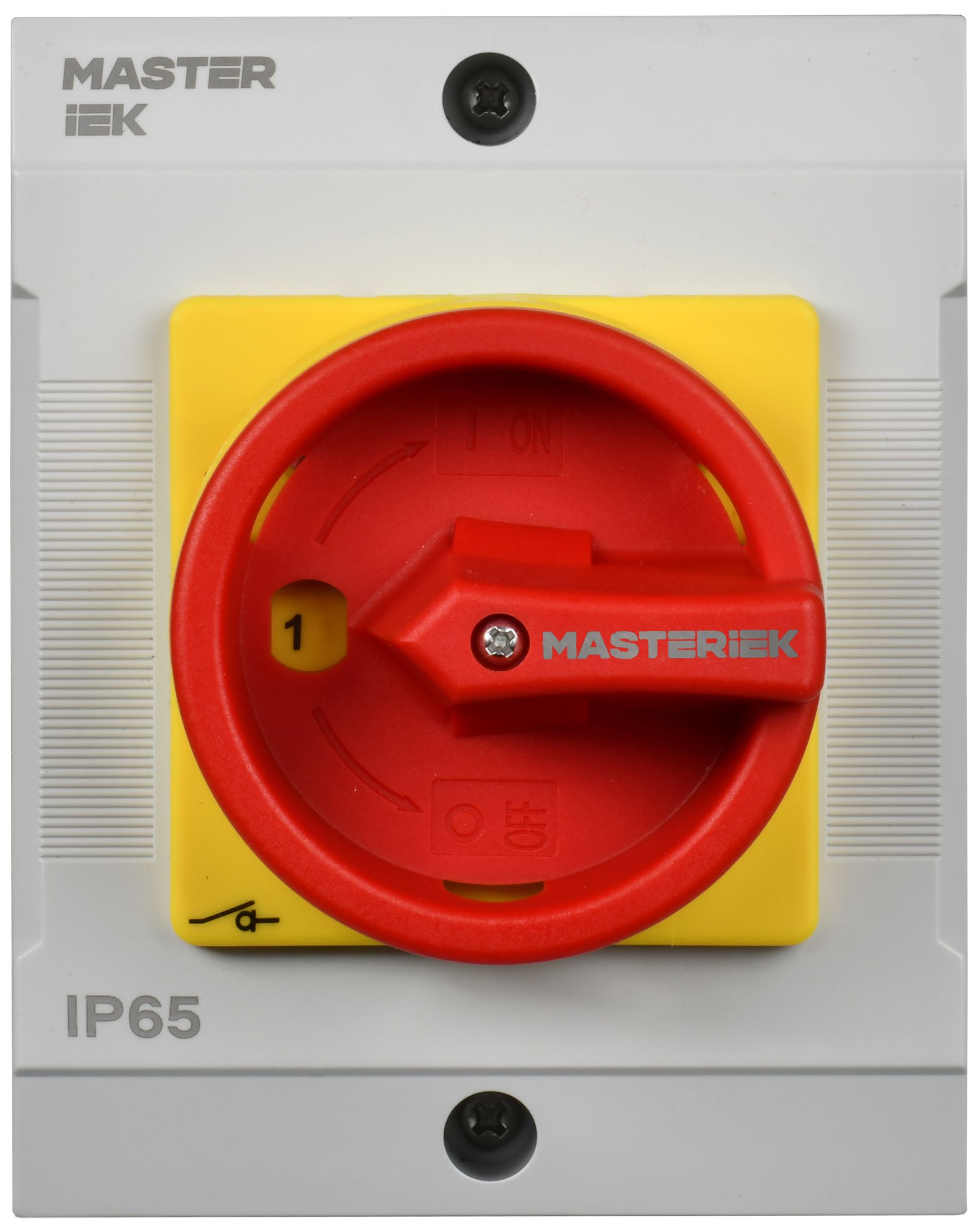

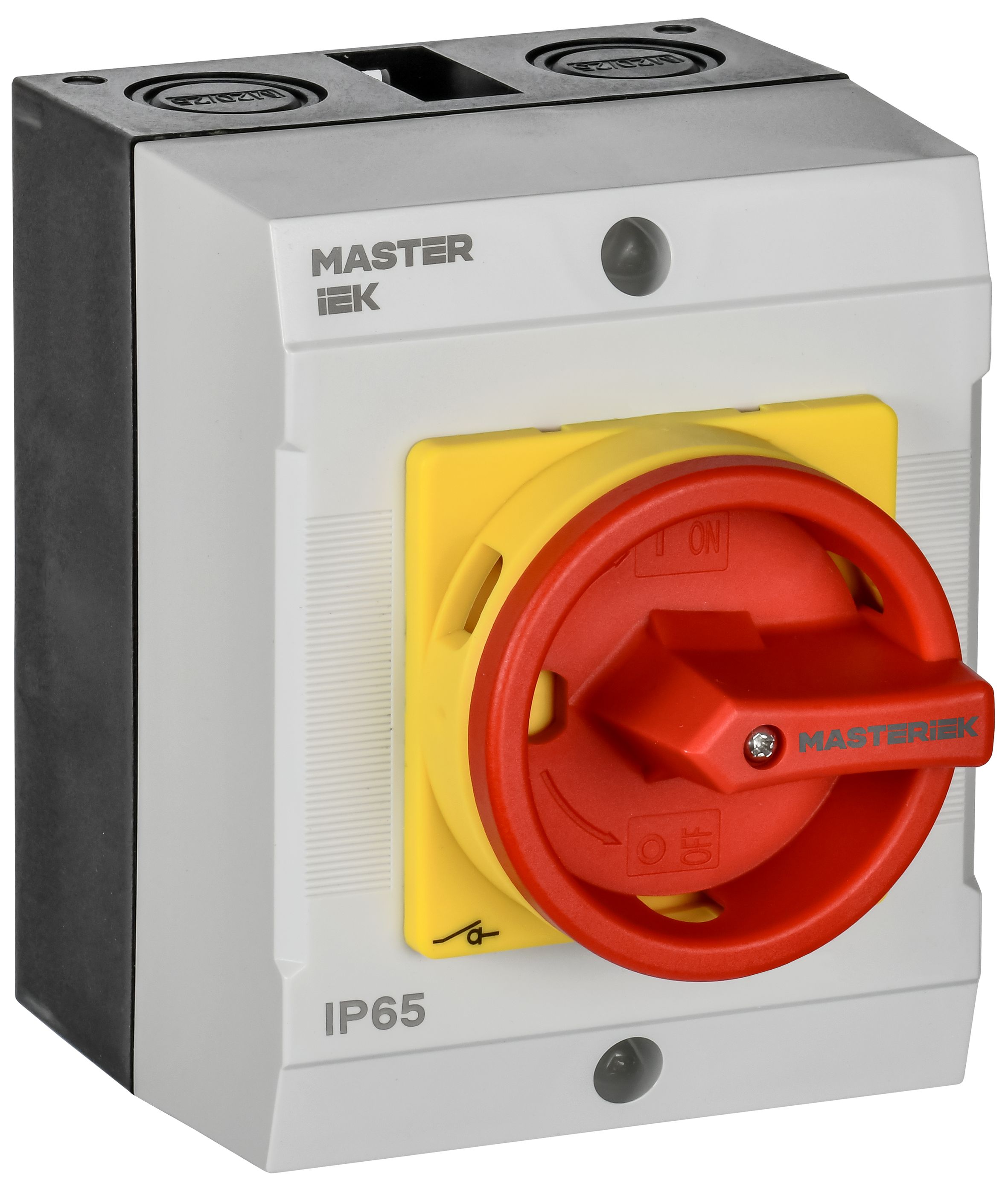

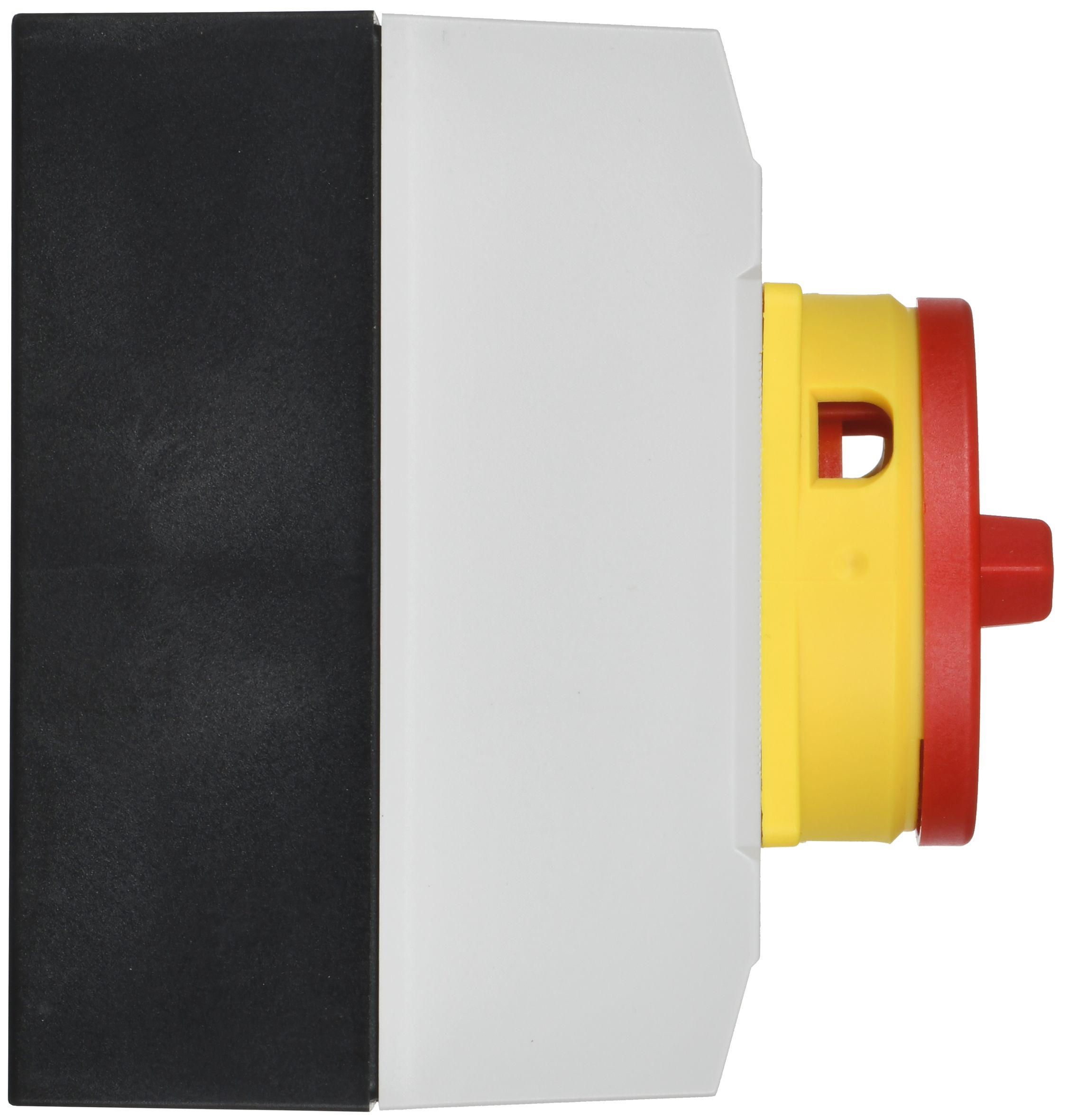

Переключатель кулачковый в боксе закрытая рукоятка аварийная 10А схема 54 IEK

Характеристики
В сборе в корпусе
Да
Кол-во вспомогат норм замкнутых-НЗ конт
0
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во позиций переключения
2
Количество полюсов
1
Конструктивное исполнение
В корпусе
Конструкция прибора
Устройство наруж. монтажа
Описание
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Характеристики
В сборе в корпусеДа
Кол-во вспомогат норм замкнутых-НЗ конт0
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во позиций переключения2
Количество полюсов1
Конструктивное исполнениеВ корпусе
Конструкция прибораУстройство наруж. монтажа
Макс допустимое раб напряжение Ue AC690
Мех износостойкость0,3
Модульное исполнениеНет
Номер электрической схемы54
Номин импульсное выдерживаемое напряжение4
Номин мощность при AC-2 230 В2
Номин мощность при AC-2 400 В3
Номин мощность при AC-23 230 В3
Номин мощность при AC-23 400 В5
Номин мощность при AC-3 230 В1
Номин мощность при AC-3 400 В2
Номин мощность при AC-4 230 В0,37
Номин мощность при AC-4 400 В0,55
Номин напряжение690
Номин напряжение изоляции Ui690
Номин напряжение постоян тока - DC24; 48; 110; 220
Номин продолжительный ток Iu10.0
Номин раб напряжение AC контактов230; 400; 690
Номин раб напряжение DC контактов24; 48; 110; 220
Номин рабочий ток Ie при АС-2 230 В5,5
Номин рабочий ток Ie при АС-2 400 В5,5
Номин рабочий ток Ie при АС-21 АС-22 230 В10
Номин рабочий ток Ie при АС-21 АС-22 400 В10
Номин рабочий ток Ie при АС-23 230 В7,5
Номин рабочий ток Ie при АС-23 400 В6,5
Номин рабочий ток Ie при АС-3 230 В1,75
Номин рабочий ток Ie при АС-3 400 В1,75
Номин рабочий ток Ie при АС-4 230 В2
Номин рабочий ток Ie при АС-4 400 В2
Номин тепловой ток Ith10
Номин условный ток короткого замыкания Icn3
Номинальная способность к присоединению2,5
Обозначение положений1-2
Подходит для монтажа на передней стенкеНет
Подходит для напольного монтажаНет
Подходит для промежуточного монтажаДа
Подходит для установки в распредел платыНет
Пригоден в качестве главного выключателяДа
Пригоден в качестве сервисного выкл-ляДа
Размер передней панелиПрочее
С блоком управленияНет
С возвратом в нейтральное положениеНет
С нейтральной позицией - ОТКЛНет
Сечение многожильного гибкого провода1,5…4
Степень защиты - IPIP65
Степень защиты - IP в оболочкеIP65
Степень защиты - IP передняя сторонаIP65
Степень защиты - IP сторона контактовIP00
Температура эксплуатации-5…40
Тип выключателяМногоступенчатый переключатель
Тип изделия/компонентаКулачковый переключатель
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияПоворотная позиционная ручка (с фиксацией)
Ток предохранителя qG12
Фиксация положения переключателяДа
Функции переключателяМногоступенчатый переключатель
ЦветЧерный
Электр износостойкость0,0015
