ARMAT AR-A4V TY32 3P F HR Выключатель автоматический воздушный 125кА расцепитель TY 3200А 3P стационарный с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK
Характеристики
Вид подключения главной электрич цепи
Подключение сзади
Высота
394.0
Высота над уровнем моря
< 2000
Глубина
294.0
Диап регул без заде сраб расцеп короткого замык
3200...65000
Диапазон уставки тока расцепления
1280...3200
Дополнит оборудование входящее в поставку
Независимый расцепитель (для силовых автоматов)
Описание
Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А.
Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов.
Соответствуют ГОСТ Р 50030.2.
Характеристики
| Вид подключения главной электрич цепи | Подключение сзади |
|---|---|
| Высота | 394.0 |
| Высота над уровнем моря | < 2000 |
| Глубина | 294.0 |
| Диап регул без заде сраб расцеп короткого замык | 3200...65000 |
| Диапазон уставки тока расцепления | 1280...3200 |
| Дополнит оборудование входящее в поставку | Независимый расцепитель (для силовых автоматов) |
| Исполнение | Стационарное |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 6 |
| Количество полюсов | 3 |
| Конструкция прибора | Прочее |
| Механич износостойкость без обслуживания | 15000 |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Да |
| Наличие электронного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 125 |
| Номин напряжение | 690...690 |
| Номин напряжение изоляции Ui | 1250 |
| Номин откл способность Icu при 400 В 50 Гц | 125 |
| Номин продолжительный ток Iu | 3200 |
| Номин раб наибольшая откл способность Ics | 125 |
| Номин ток | 3200 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 640 |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP30 |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип расцепителя | Электронный |
| Тип элемента управления | Прочее |
| Частота сети | 50 |
| Ширина | 426.0 |
| Электр износостойкость без обслуживания при АС 690В | 3000 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.68510_26.pdf
pdf, 8.51 MB
ЕАЭС N RU Д-CN.РА02.В.70443_26.pdf
pdf, 15.91 MB
Паспорт (2)
ACB_ARMAT_passport_ru-eng_3.pdf
pdf, 7.42 MB
Vykluchatel_ACB_ARMAT_manual_1a.pdf
pdf, 4.87 MB
Листовка (1)
IEK_ARMAT_vozdushniki_А4_work_NEW_view.pdf
pdf, 2.41 MB

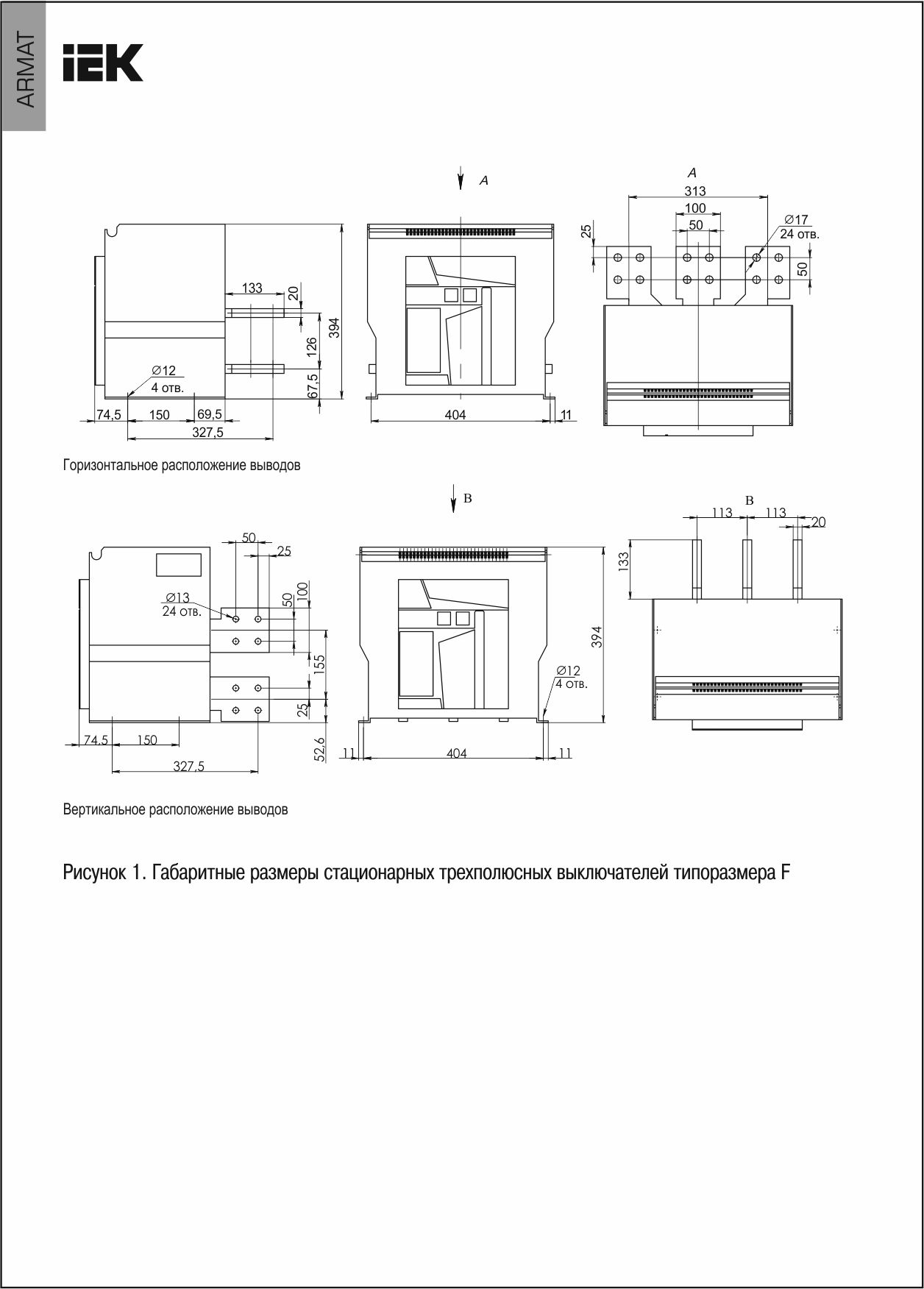

Габаритные чертежи (1)
jpg, 142.21 KB
