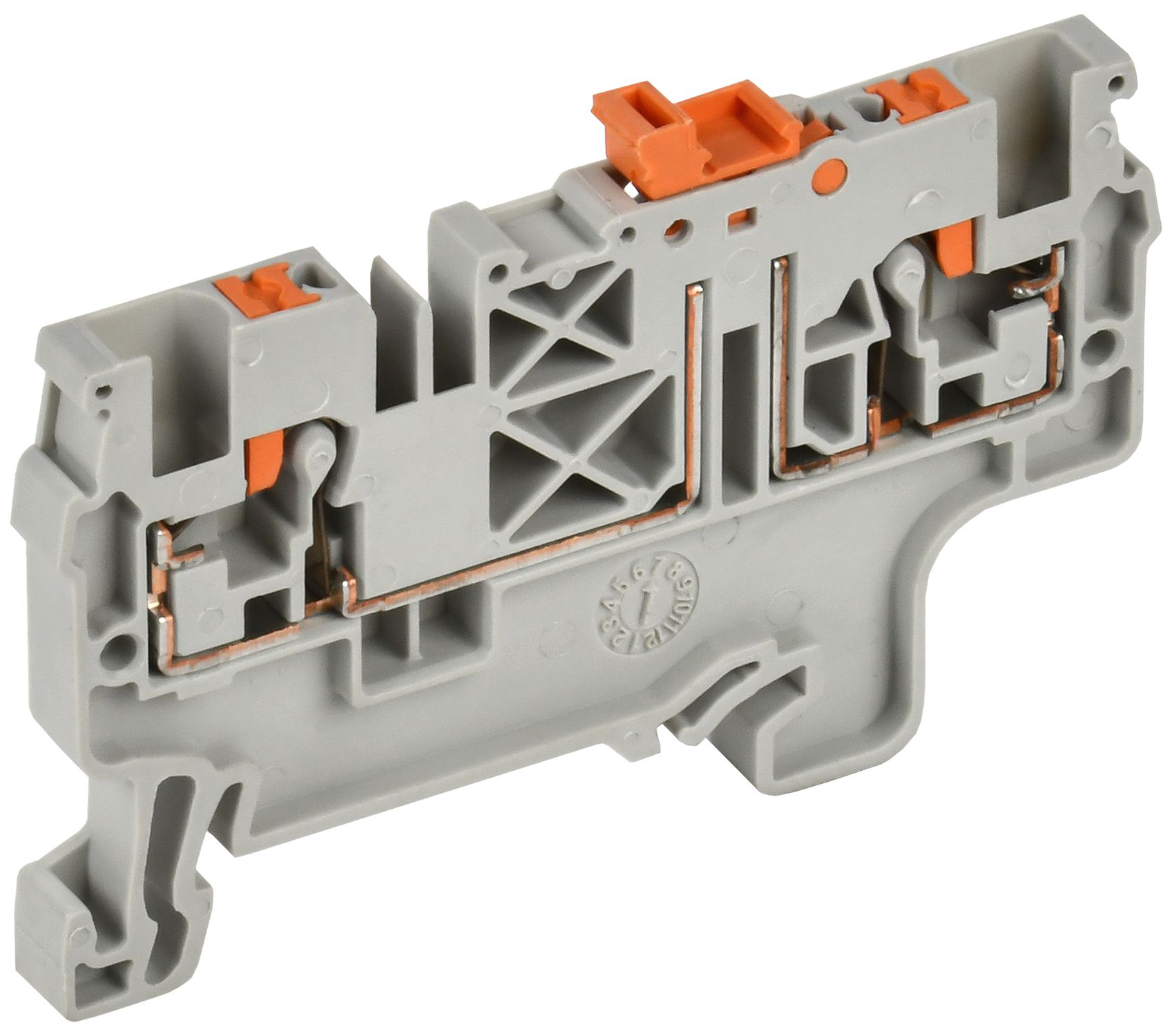

ARMAFIX Клемма пружин. Push-in CP-DT измерит. нож. разм. 2,5мм2 серая IEK
Характеристики
Высота самой нижней позиции для монтажа
38
Кол-во мест крепления зажимов на уровень
2
Количество уровней
1
Материал изоляции корпуса
Термопласт
Место соединения
Сверху
Номин раб напряжение
1000
Номин ток In
20
Описание
Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов.
Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений.
Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения.
Клеммы серии СР-DT представляют собой клеммные колодки с двухуровневым размыкателем. В этих клеммных колодках разъединение достигается путем размыкания изолированного ножевого контакта. Размыкающий нож имеет соответствующую цветовую маркировку, чтобы обеспечить безошибочное отключение правильной цепи.
Клеммные колодки CP обеспечивают отключение отдельно для верхнего и нижнего уровней.
Характеристики
| Высота самой нижней позиции для монтажа | 38 |
|---|---|
| Кол-во мест крепления зажимов на уровень | 2 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сверху |
| Номин раб напряжение | 1000 |
| Номин ток In | 20 |
| Рабочая температура | -40...85 |
| С тестовой розеткой | Нет |
| Сечение многожильного гибкого провода | 0,2...2,5 |
| Сечение многожильного провода без наконечника | 0,2...2,5 |
| Сечение многожильного провода с наконечником | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип разделения | Поворотный/выдвижной (-ая) |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Серый |
| Ширина или размер ячейки | 5 |
