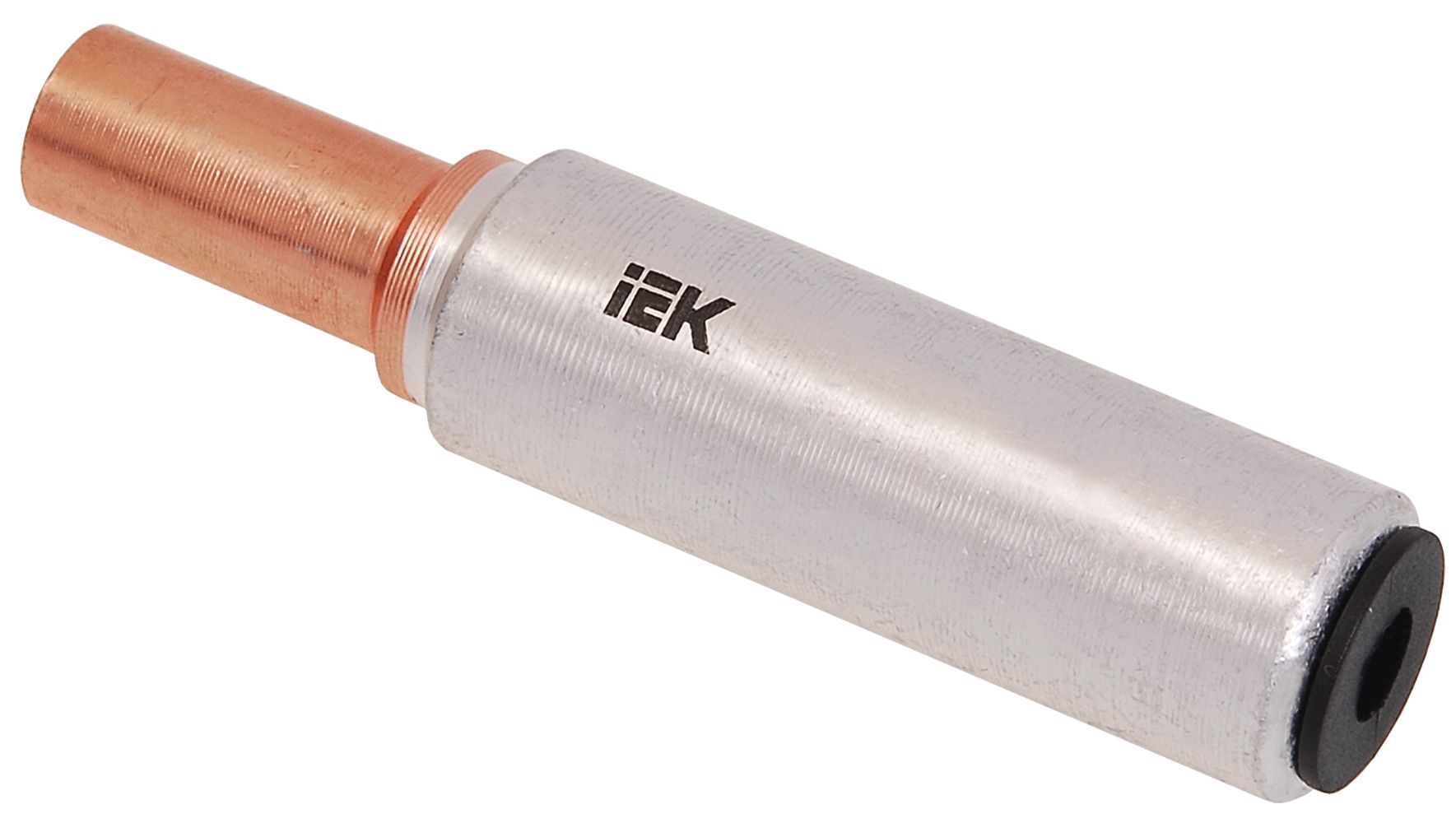

Гильза ГМА-95/120 медно-алюминиевая соединительная IEK
Характеристики
Внутр диаметр 1
13.7
Внутр диаметр 2
13.5
Глибина отв под кабель слевой стороны
59.0
Глибина отв под кабель справой стороны
35.0
Диапазон напряжения
До 1 кВ
Диапазон рабочих температур
-60...+50
Длина
107.0
Описание
Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым различных сечений.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Характеристики
| Внутр диаметр 1 | 13.7 |
|---|---|
| Внутр диаметр 2 | 13.5 |
| Глибина отв под кабель слевой стороны | 59.0 |
| Глибина отв под кабель справой стороны | 35.0 |
| Диапазон напряжения | До 1 кВ |
| Диапазон рабочих температур | -60...+50 |
| Длина | 107.0 |
| Для полностью защищенных соединений | Нет |
| Материал | Алюминий / Медь |
| Мин осевая разрушающая нагрузка | 4.80 |
| Наруж диаметр | 25.0 |
| Номин поперечное сечение - медь | 95 |
| Подходит для кабелей из алюм-магнием | Нет |
| Поперечное сечение - алюминий | 120 |
| Уменьшенное номин поперечное сечение-алюминий | - |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.68382_26.pdf
pdf, 10.66 MB
ЕАЭС RU С-CN.НЕ42.В.00580_24.pdf
pdf, 5.96 MB
Паспорт (1)
Gil'zy_GMA_GML_passp_1.pdf
pdf, 1.37 MB

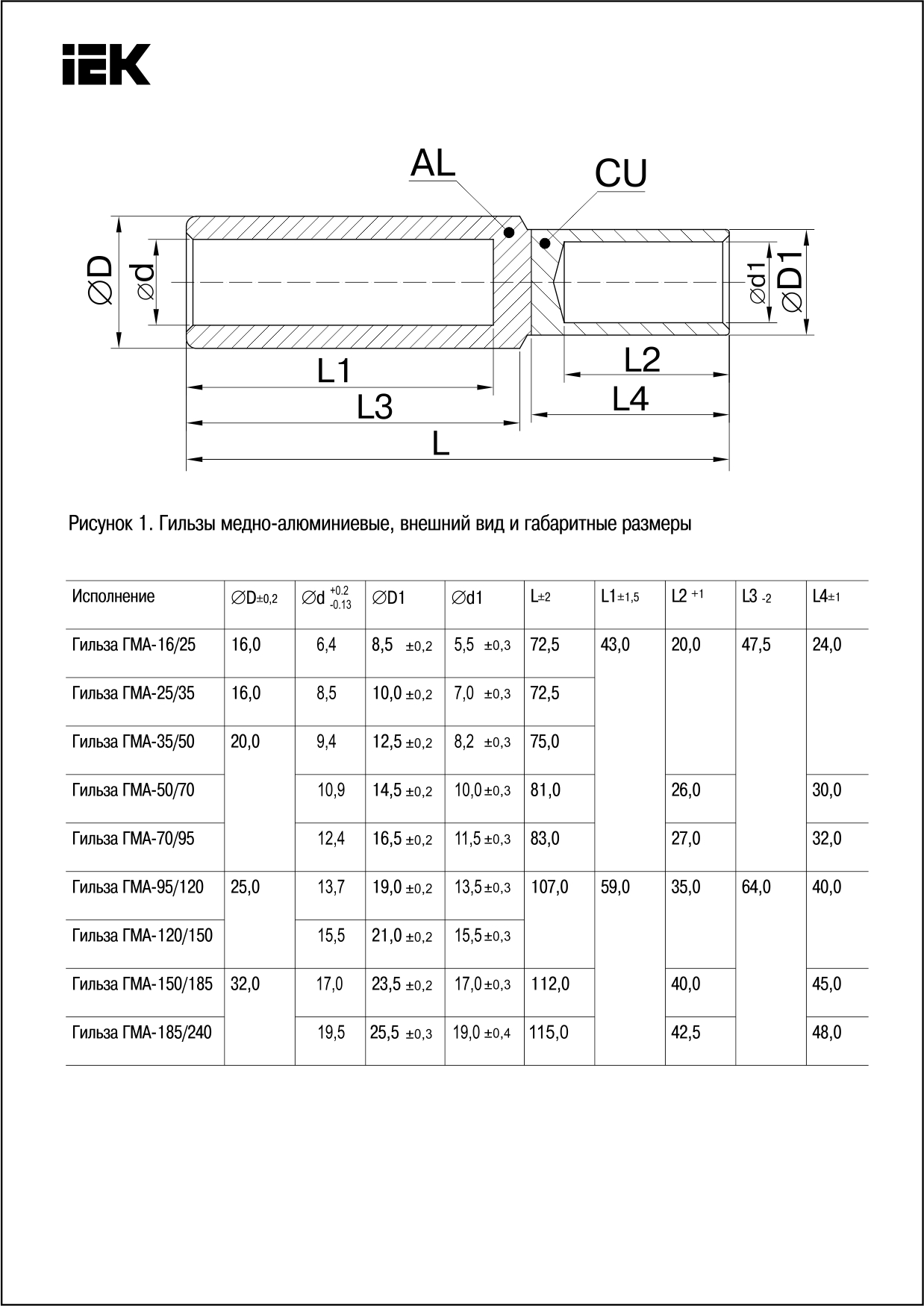

Габаритные чертежи (1)
GMA_GML_passport_12092013 - ГЧ1.jpg
jpg, 2.19 MB
