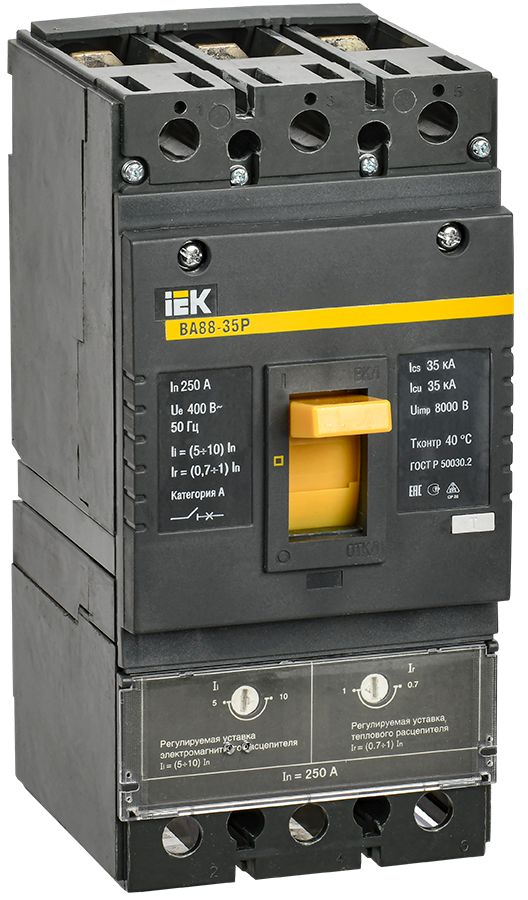

Выключатель автоматический ВА88-35Р 3Р 250А 35кА IEK
Характеристики
Высота
216.0
Глубина
136.0
Диап регул без заде сраб расцеп короткого замык
1250…2500
Диапазон уставки тока расцепления
175…250
Исполнение
Стационарное
Климатическое исполнение
УХЛ3
Кол-во вспомогат норм замкнутых-НЗ конт
0
Описание
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Характеристики
| Высота | 216.0 |
|---|---|
| Глубина | 136.0 |
| Диап регул без заде сраб расцеп короткого замык | 1250…2500 |
| Диапазон уставки тока расцепления | 175…250 |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Конструкция прибора | Встраиваемое устройство расширения |
| Моторный привод - дополнительно | Да |
| Моторный привод встроенный | Нет |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение | 400 |
| Номин напряжение изоляции Ui | 400 |
| Номин откл способность Icu при 400 В 50 Гц | 35 |
| Номин продолжительный ток Iu | 250 |
| Номин раб наибольшая откл способность Ics | 35 |
| Номин раб напряжение | 400 |
| Номин ток | 250 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 50 |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP30 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип элемента управления | Тумблер |
| Частота сети | 50 |
| Ширина | 105.0 |
