KARAT Выключатель-разъединитель ВРК без рукоятки управления 3P 1000А IEK
Характеристики
Вес
32,3
Вид рукоятки ручного привода
Передняя поворотная
Возможно расширение
Да
Высота
306
Высота корпуса
216
Глубина
160
Глубина корпуса
160
Описание
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
Характеристики
| Вес | 32,3 |
|---|---|
| Вид рукоятки ручного привода | Передняя поворотная |
| Возможно расширение | Да |
| Высота | 306 |
| Высота корпуса | 216 |
| Глубина | 160 |
| Глубина корпуса | 160 |
| Запираемый - -ая | Да |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество первичных входов | 3 |
| Количество полюсов | 3 |
| Количество соединений бол 25 мм² | 6 |
| Компактная версия выкл-разъединителя | Нет |
| Конструкция прибора | Распределитель на монтажной плате |
| Макс допустимое раб напряжение Ue AC | 690 |
| Макс сечение входящего кабеля | 2x300 |
| Максимальная частота коммутаций | 3 |
| Материал | Пластик |
| Мех износостойкость | 3000 |
| Модель или исполнение | С крышкой |
| Момент затяжки винтов контактных зажимов | 50...75 |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Нет |
| Наличие защиты от сверхтоков | Нет |
| Напряжение дополнит расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 50000 |
| Номин кратковременно выдерживаемый ток Icw | 50 |
| Номин мощность в раб режиме при AC-23 400 В | 1 |
| Номин напряжение изоляции Ui | 1000 |
| Номин напряжение постоян тока - DC | 440/220 |
| Номин продолжительный ток Iu | 1000 |
| Номин раб напряжение | 690/400 |
| Номин раб напряжение Ue | 690/400 |
| Номинальный ток | 1000 |
| Общ количество соединений | 6 |
| Относительная влажность воздуха | 90 % |
| Подходит для аварийной остановки | Да |
| Подходит для выключателя-разъединителя | Да |
| Подходит для количества полюсов | 3 |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Нет |
| Подходит для установки в распредел платы | Нет |
| Подходит для фронт монтажа в центре | Да |
| Подходит для фронтального монтажа | Да |
| Пригоден в кач предохранительного выкл | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве сервисного выкл-ля | Да |
| Расстояние между центрами зажимов 50 мм | Нет |
| Реверсивный переключатель | Нет |
| Режим работы | Продолжительный |
| Ремонтопригодность | Нет |
| С защитой от ошибочных действий | Нет |
| С защитой от прикосновения | Нет |
| Степень защиты - IP | IP00 |
| Степень защиты - IP передняя сторона | IP00 |
| Температура эксплуатации | -40...50 |
| Тип монтажа | На монтажную панель |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Условный номин ток короткого замыкания Iq | 80 |
| Частота | 50 Гц |
| Ширина | 330 |
| Ширина корпуса | 330 |
| Электр износостойкость | 500 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.70863_26.pdf
pdf, 2.65 MB
ЕАЭС RU С-CN.АЯ46.В.43052_25.PDF
pdf, 1.99 MB
Паспорт (1)
Viklyuchatel_razedinitel_VRK_passp_ru_eng_2.pdf
pdf, 7.87 MB
Листовка (1)
listovka_А4_vyklyuchateli-razediniteli_view.pdf
pdf, 620.36 KB

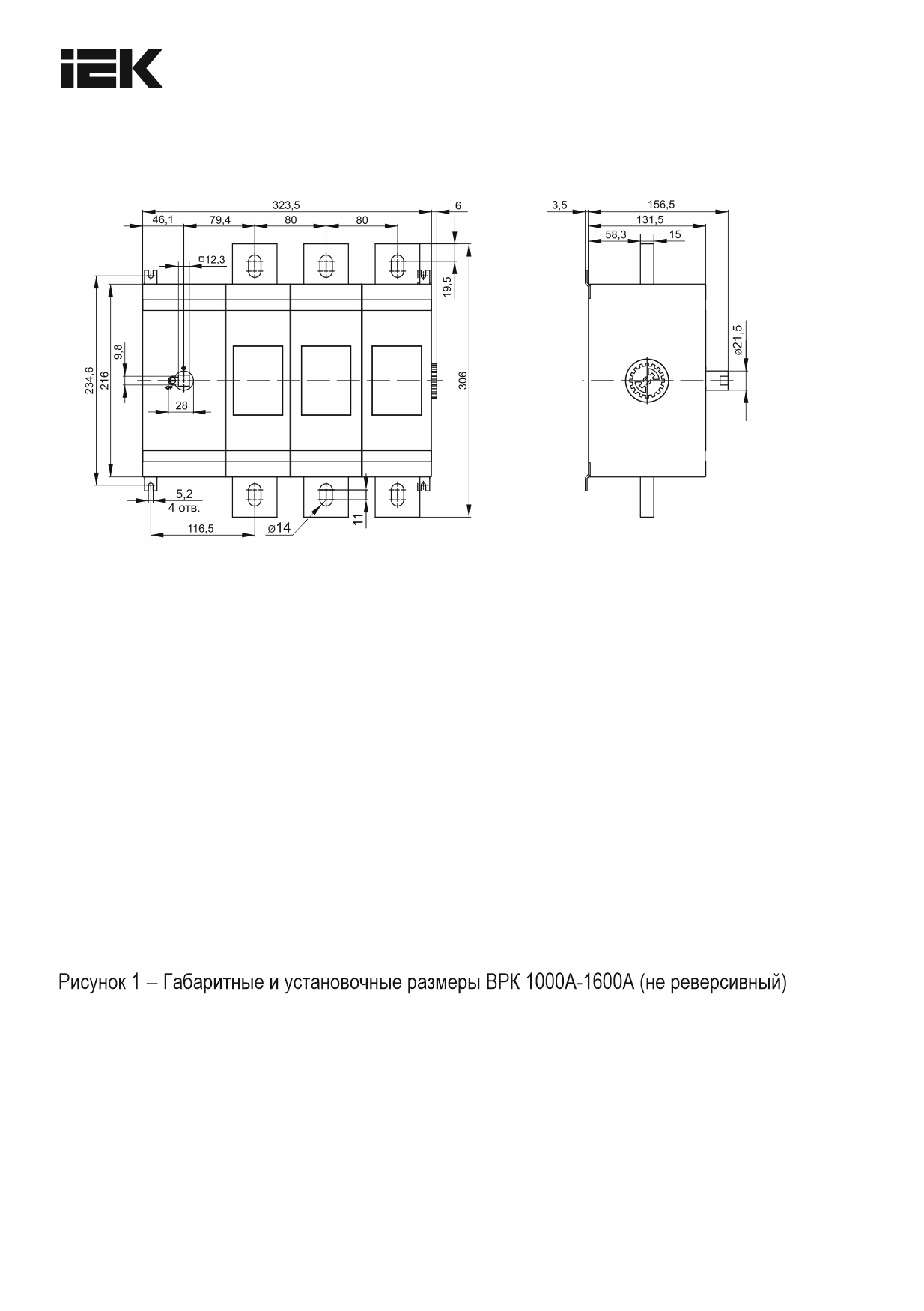

Габаритные чертежи (1)
jpg, 147.35 KB
