ARMAT Расцепитель минимального напряжения AR-AUX-UR 220...240В IEK
Характеристики
Время откл при макс напряж срабатывания
0,01
Время откл при мин напряж срабатывания
0,01
Высота
82.7
Глубина
75.6
Диапазон напряжения срабатывания
80,5...161
Диапазон рабочего напряжения
195,5...253
Диапазон рабочих температур
-5...40
Описание
Расцепитель минимального напряжения ARMAT Серии AUX-UR(T) предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом снижении напряжения сети.
Характеристики
| Время откл при макс напряж срабатывания | 0,01 |
|---|---|
| Время откл при мин напряж срабатывания | 0,01 |
| Высота | 82.7 |
| Глубина | 75.6 |
| Диапазон напряжения срабатывания | 80,5...161 |
| Диапазон рабочего напряжения | 195,5...253 |
| Диапазон рабочих температур | -5...40 |
| Износостойкость | 20000 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Количество нормально открытых контактов | 0 |
| Количество переключающих контактов | 0 |
| Количество сигнальных контактов | 0 |
| Конструктивное исполнение | Втычной |
| Макс поперечное сечение проводника | 2,5 |
| Мех износостойкость | 20000 |
| Монтажная ширина | 17,7 |
| Номин коммутируем ток | - |
| Номин раб напряжение | 230 |
| Режим работы | Непрерывный |
| С функцией авт тестирования тока утечки | Нет |
| Совместимость с авт выкл | ARMAT |
| Степень защиты - IP | IP20 |
| Сторона присоединения к авт выкл | Левая |
| Тип монтажа | Прочее |
| Тип напряжения | Переменный (AC) |
| Тип оборудования | Расцепитель минимального/максимального напряжения |
| Тип подключения | Винтовое соединение |
| Тип управляющего напряжения | Переменный (AC) |
| Устанавливается на устройство | Универсальный (-ая) |
| Частота | 50 Гц |
| Ширина | 17.7 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.41055_25.PDF
pdf, 1.14 MB
ЕАЭС RU С-CN.АЯ46.В.49575_26.pdf
pdf, 1.15 MB
Руководство (1)
jpg, 405.1 KB
Паспорт (1)
RMM_ARMAT_pass_ru-eng_6.pdf
pdf, 4.98 MB
Листовка (1)
Listovka_IEK_AUX.pdf
pdf, 1.3 MB
Преимущества (8)
Габаритные чертежи (1)
jpg, 122.48 KB

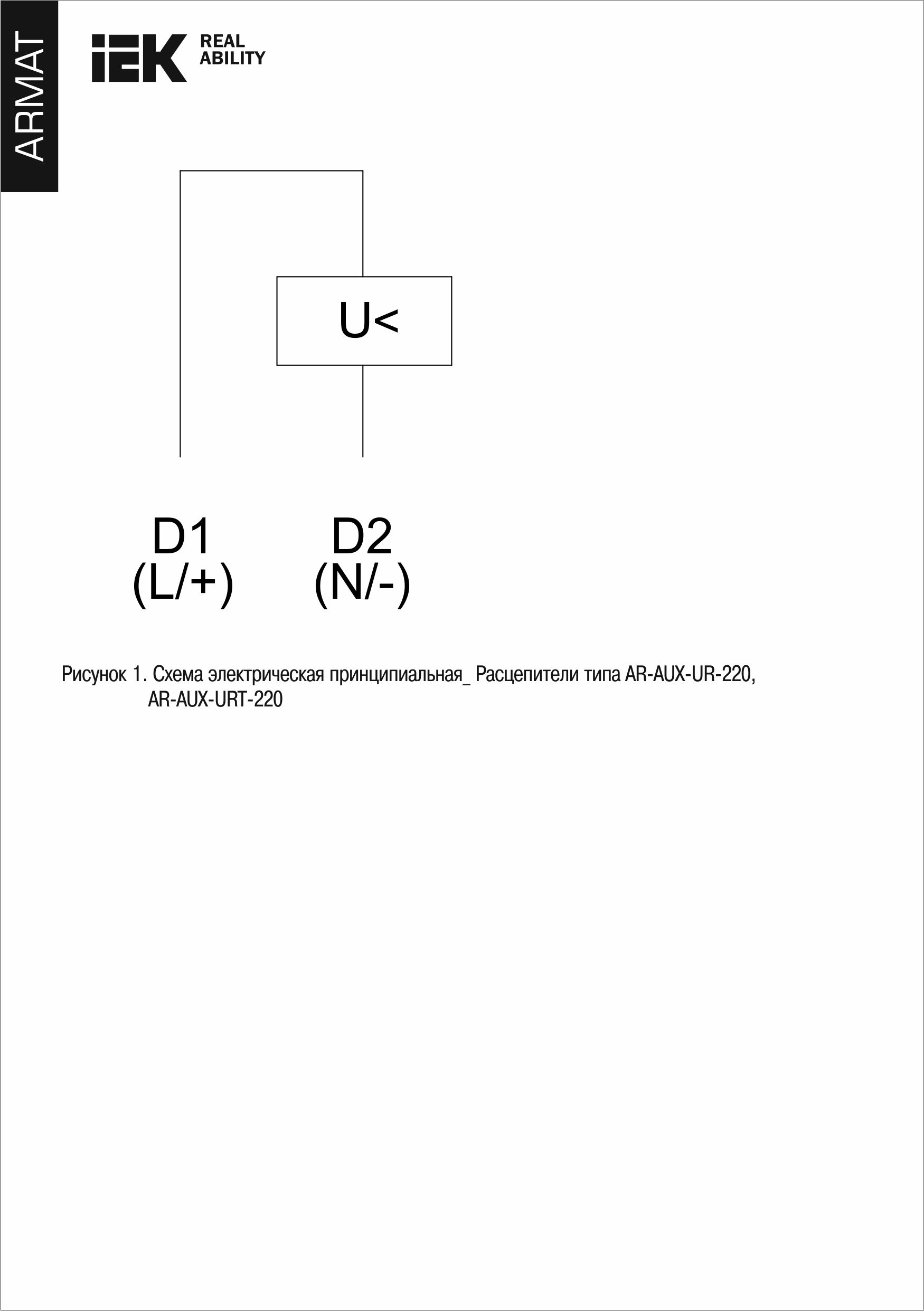

Схема подключения (1)
