Характеристики
IEC ток
32
Диапазон раб напряжений
200...415
Исполнение для вооруженных сил
Нет
Количество полюсов
5
Макс поперечное сечение проводника
10
Материал
Пластик
Наличие блокировки
Без блокировки
Описание
Силовые разъемы со степень защиты IP67 применяются при эксплуатации внутри помещений, где есть риск воздействия влаги и пыли, и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
Характеристики
| IEC ток | 32 |
|---|---|
| Диапазон раб напряжений | 200...415 |
| Исполнение для вооруженных сил | Нет |
| Количество полюсов | 5 |
| Макс поперечное сечение проводника | 10 |
| Материал | Пластик |
| Наличие блокировки | Без блокировки |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Номин частота | 50/60 |
| Номин электр прочность изоляции | 690 |
| Ориентация заземл контакта-по циферблату часов | 6 |
| Профиль - угол вилки | Прям./прямолинейн. |
| Размер фланца по вертикали | 85.0 |
| Размер фланца по горизонтали | 75.0 |
| Расстояние до отверстия по вертикали | 60 |
| Расстояние до отверстия по горизонтали | 60 |
| Степень защиты - IP | IP67 |
| Температура эксплуатации | -25...40 |
| Тип подключения | Клемма винтовая |
| Фиксирующее устройство | Крышка с байонетным кольцом |
| Цветовая кодировка | Красный |
| Число контактов | 3P+N+PE (трехфазн. 5-проводников) |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.41982_25.pdf
pdf, 1.95 MB
ЕАЭС N RU Д-CN.РА02.В.69954_26.pdf
pdf, 1.23 MB
Листовка (1)
listovka_IEK_A4_Silovyye razyemy IP67_16 A_32 A_view.pdf
pdf, 543.45 KB
Преимущества (1)

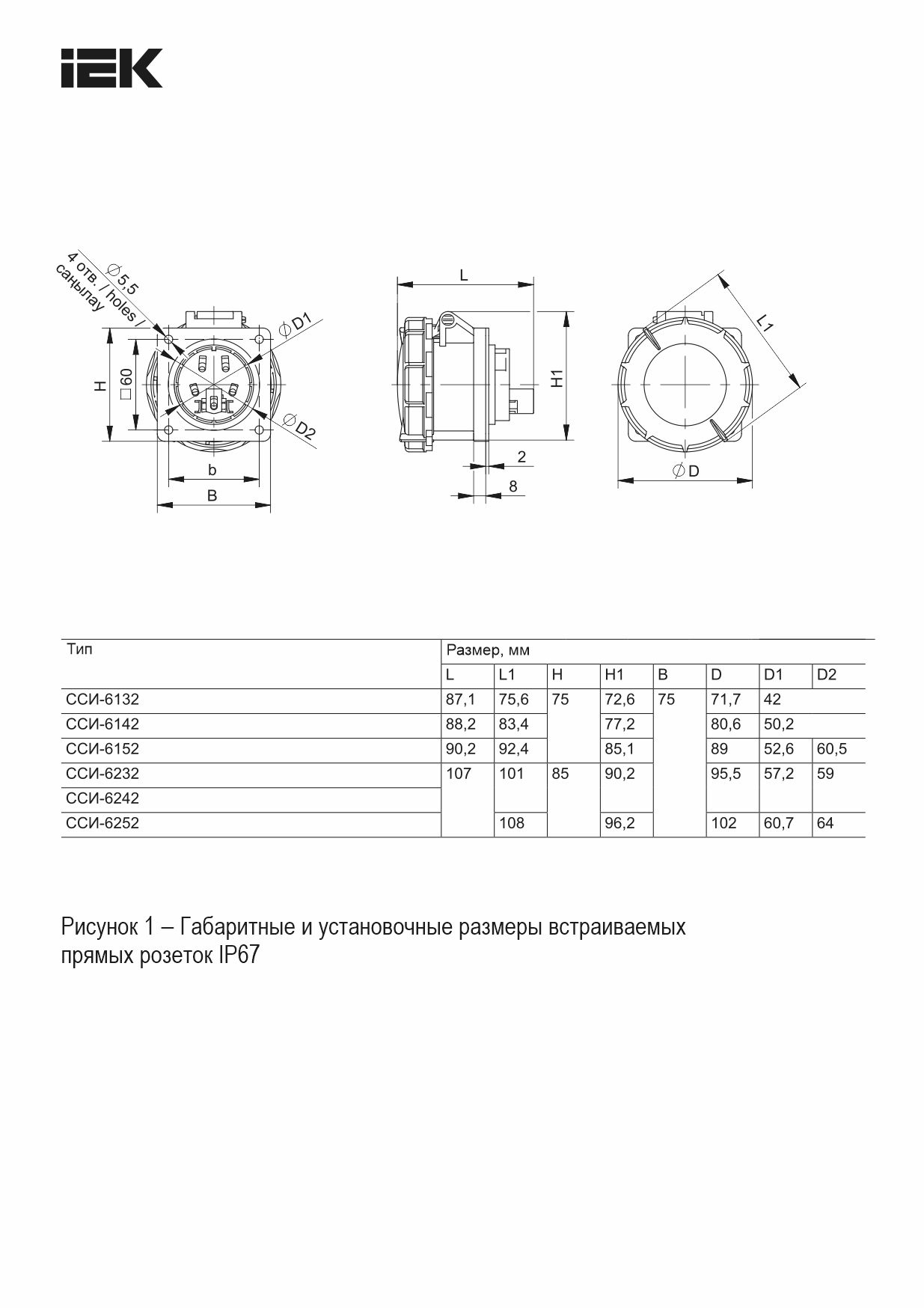

Габаритные чертежи (1)
jpg, 124.64 KB
