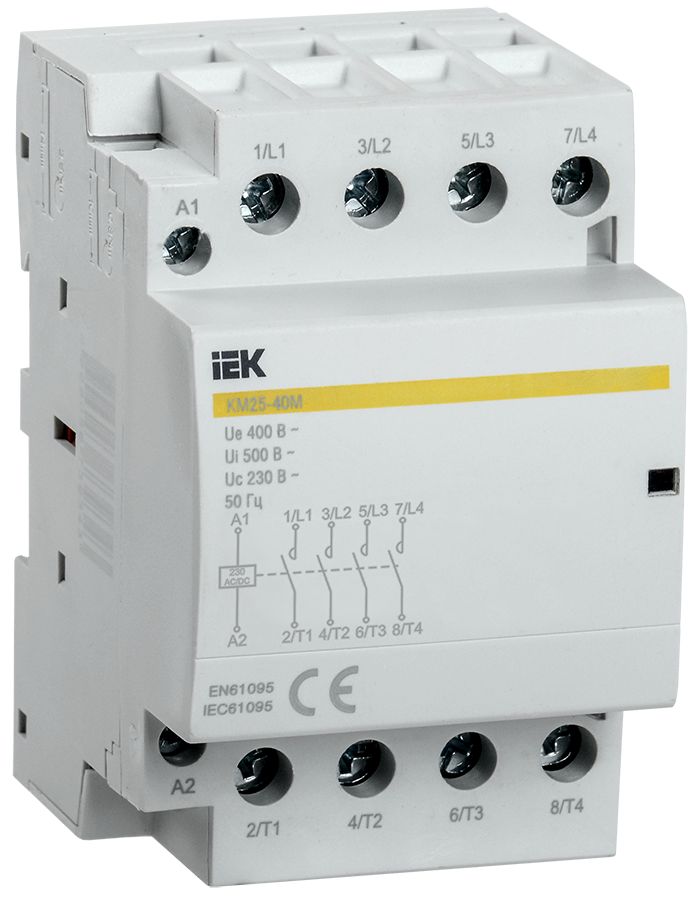

Контактор модульный КМ25-40М AC/DC IEK
Характеристики
Возможна дополнит комплектация
Нет
Категория применения
АС-1, АС-7а
Кол-во норм разомкнутых - НО контактов
4
Кол-во нормально замкнутых - НЗ контактов
0
Количество расширений модуля
3
Макс мощность ламп накаливания
-
Макс мощность люминесц ламп
-
Описание
Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А.
Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Характеристики
| Возможна дополнит комплектация | Нет |
|---|---|
| Категория применения | АС-1, АС-7а |
| Кол-во норм разомкнутых - НО контактов | 4 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество расширений модуля | 3 |
| Макс мощность ламп накаливания | - |
| Макс мощность люминесц ламп | - |
| Модульное исполнение | Да |
| Напряжение цепи управления | 230 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин раб напряжение | 400 |
| Номинальный рабочий ток | 25 |
| Степень защиты - IP | IP20 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Тип напряжения - цепь управления | Перемен./постоян. (AC/DC) |
| Условный номин ток короткого замыкания Iq | 3 |
| Ширина по количеству модульных расстояний | 3 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40888_25.PDF
pdf, 1.23 MB
ЕАЭС RU С-CN.АЯ46.В.49628_26.pdf
pdf, 1.24 MB
Паспорт (1)
KM_KARAT_passp_ru-eng_5.pdf
pdf, 1.44 MB
Листовка (1)
listovka_Kontaktor_modulnyi_KM.pdf
pdf, 2.46 MB

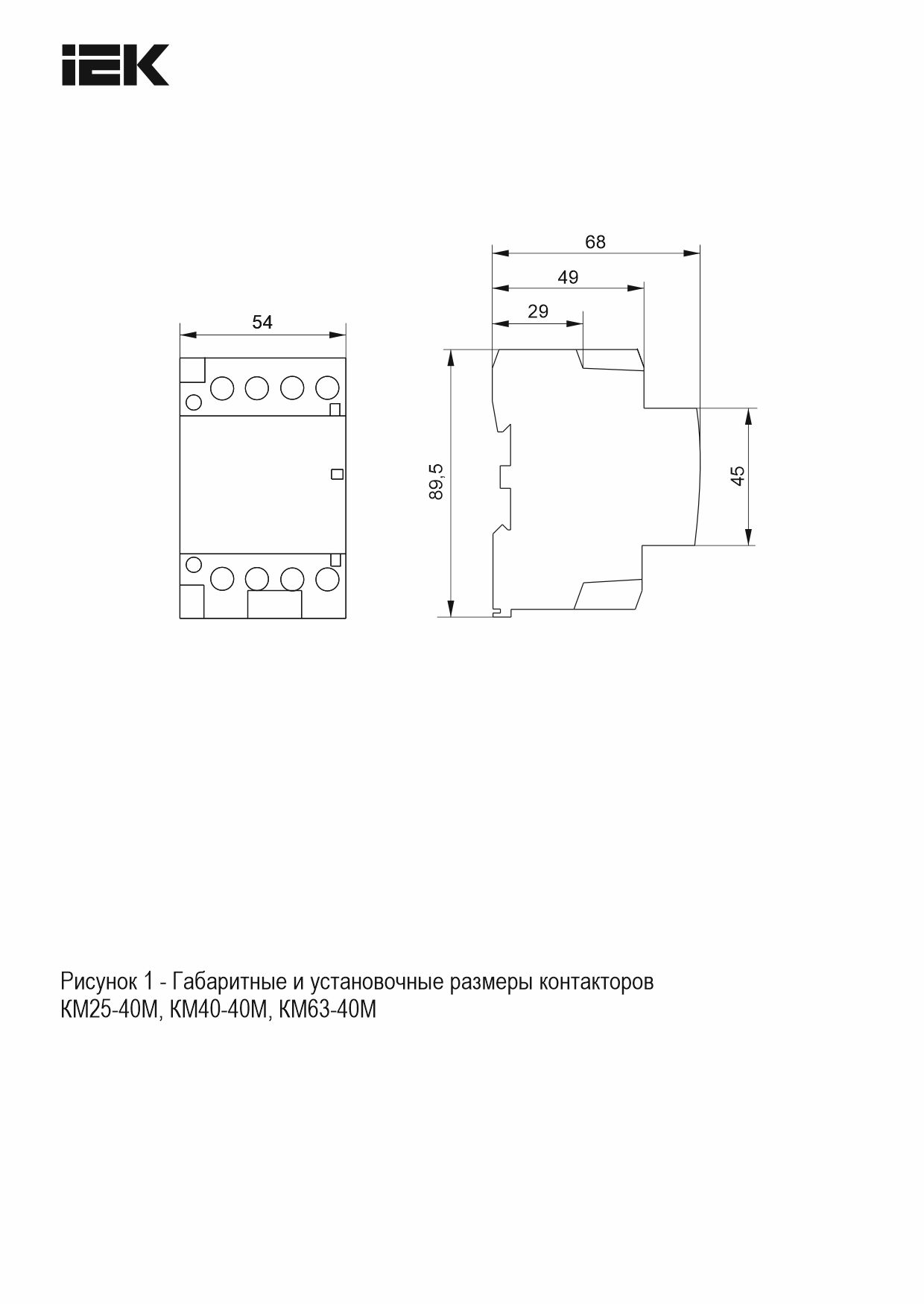

Габаритные чертежи (1)
jpg, 65.54 KB

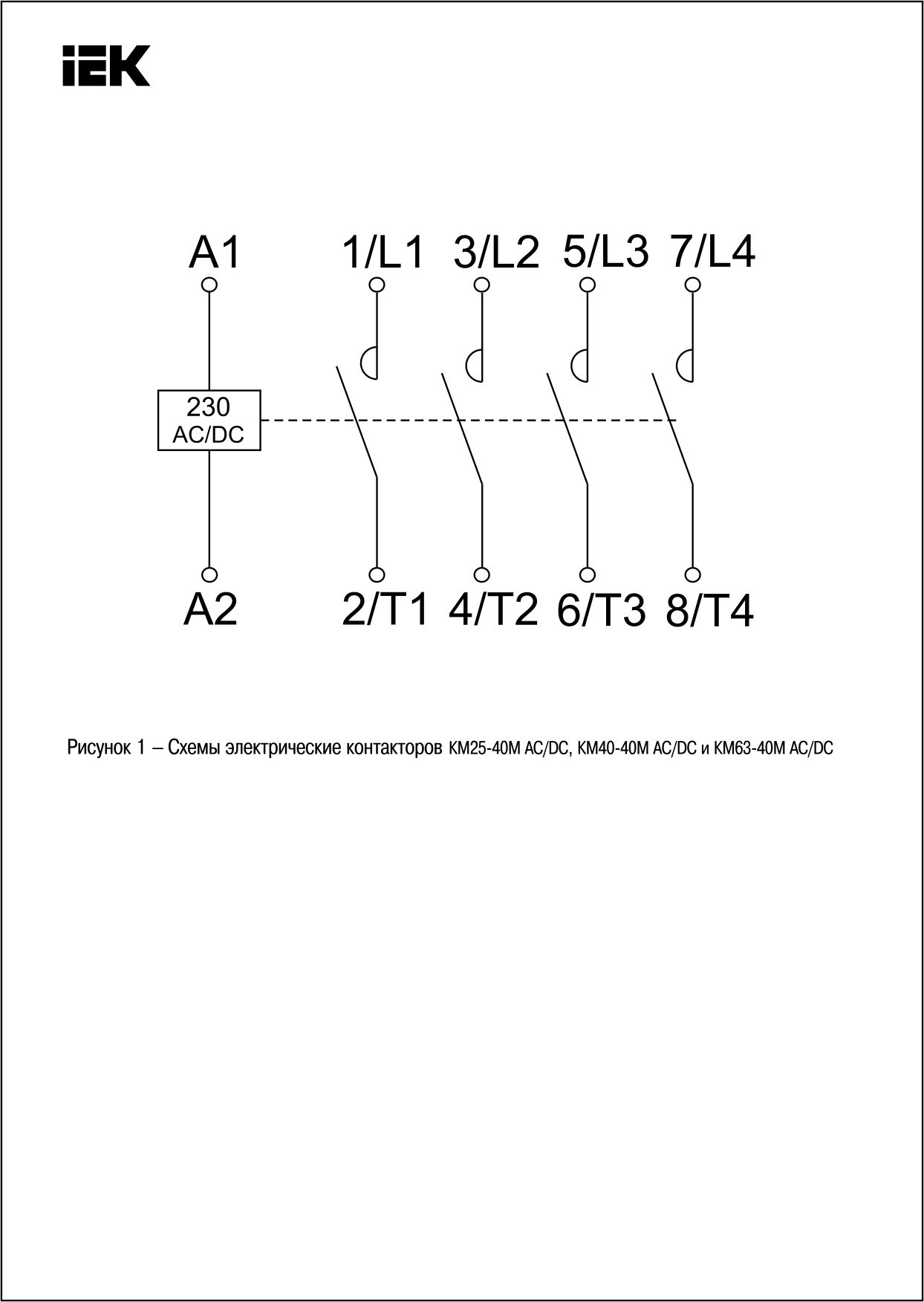

Схема подключения (1)
jpg, 1.9 MB
