KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 200А IEK
Характеристики
Вид рукоятки ручного привода
Передняя поворотная
Возможно расширение
Нет
Высота
150
Высота корпуса
100
Глубина
172
Глубина корпуса
172
Запираемый - -ая
Да
Описание
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
Характеристики
| Вид рукоятки ручного привода | Передняя поворотная |
|---|---|
| Возможно расширение | Нет |
| Высота | 150 |
| Высота корпуса | 100 |
| Глубина | 172 |
| Глубина корпуса | 172 |
| Запираемый - -ая | Да |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество первичных входов | 3 |
| Количество полюсов | 3 |
| Количество соединений бол 25 мм² | 6 |
| Компактная версия выкл-разъединителя | Нет |
| Конструкция прибора | Распределитель на монтажной плате |
| Макс допустимое раб напряжение Ue AC | 690 |
| Макс сечение входящего кабеля | 95 |
| Максимальная частота коммутаций | 3 |
| Материал | Пластик |
| Мех износостойкость | 8000 |
| Модель или исполнение | С крышкой |
| Момент затяжки винтов контактных зажимов | 22 |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Нет |
| Наличие защиты от сверхтоков | Нет |
| Напряжение дополнит расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 8000 |
| Номин кратковременно выдерживаемый ток Icw | 8 |
| Номин мощность в раб режиме при AC-23 400 В | 0 |
| Номин напряжение изоляции Ui | 1000 |
| Номин напряжение постоян тока - DC | 440/220 |
| Номин продолжительный ток Iu | 200 |
| Номин раб напряжение | 690/400 |
| Номин раб напряжение Ue | 690/400 |
| Номинальный ток | 200 |
| Общ количество соединений | 6 |
| Относительная влажность воздуха | 90 % |
| Подходит для аварийной остановки | Да |
| Подходит для выключателя-разъединителя | Да |
| Подходит для количества полюсов | 3 |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Нет |
| Подходит для установки в распредел платы | Нет |
| Подходит для фронт монтажа в центре | Да |
| Подходит для фронтального монтажа | Да |
| Пригоден в кач предохранительного выкл | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве сервисного выкл-ля | Да |
| Расстояние между центрами зажимов 50 мм | Нет |
| Реверсивный переключатель | Да |
| Режим работы | Продолжительный |
| Ремонтопригодность | Нет |
| С защитой от ошибочных действий | Нет |
| С защитой от прикосновения | Нет |
| Степень защиты - IP | IP00 |
| Степень защиты - IP передняя сторона | IP00 |
| Температура эксплуатации | -40...50 |
| Тип монтажа | На монтажную панель |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Условный номин ток короткого замыкания Iq | 80 |
| Частота | 50 Гц |
| Ширина | 170 |
| Ширина корпуса | 170 |
| Электр износостойкость | 1500 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.70863_26.pdf
pdf, 2.65 MB
ЕАЭС RU С-CN.АЯ46.В.43052_25.PDF
pdf, 1.99 MB
Паспорт (1)
Viklyuchatel_razedinitel_VRK_passp_ru_eng_2.pdf
pdf, 7.87 MB
Листовка (1)
listovka_А4_vyklyuchateli-razediniteli_view.pdf
pdf, 620.36 KB

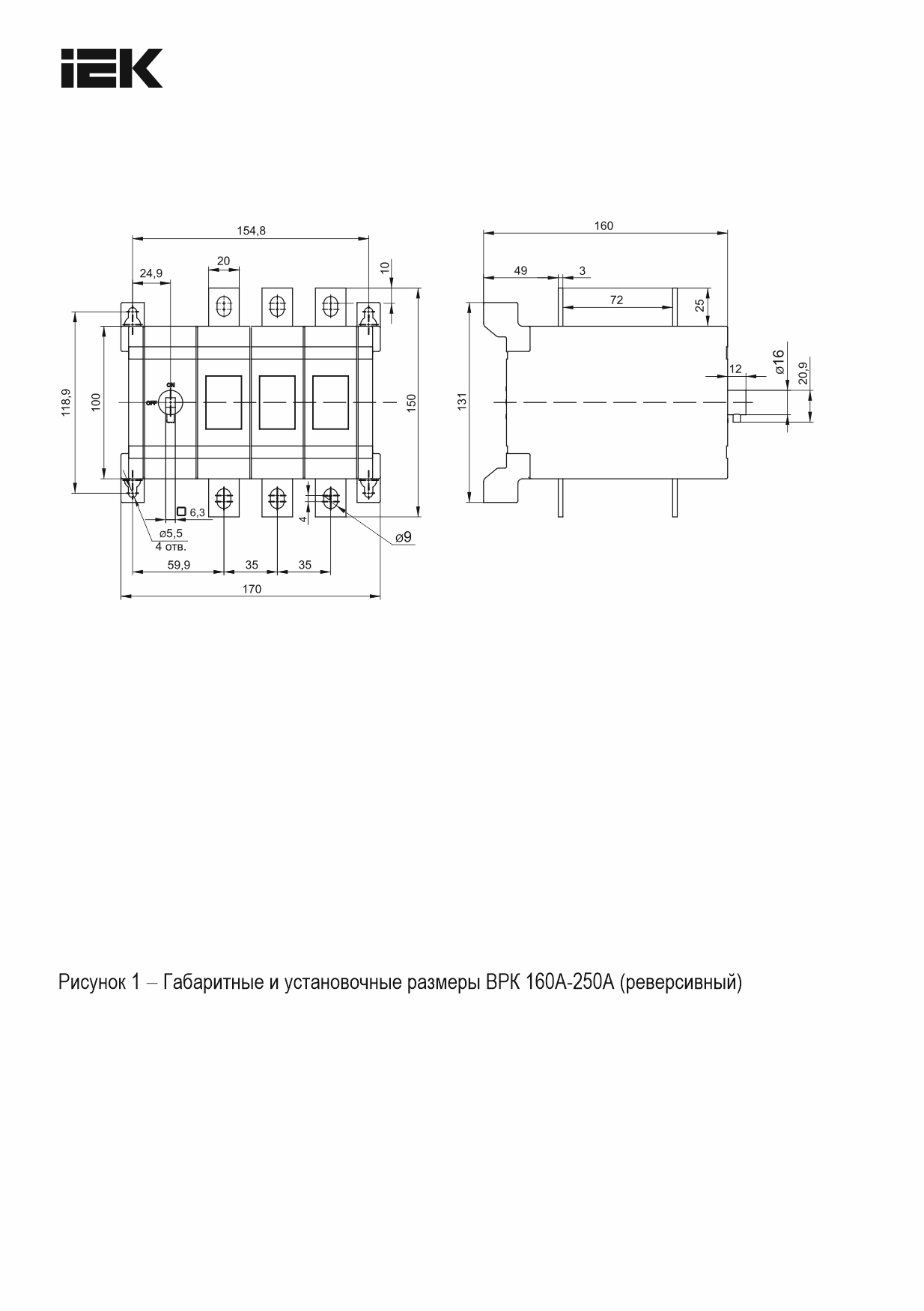

Габаритные чертежи (1)
jpg, 151.03 KB
