ARMAT Контакт состояния AR-AUX-SC 240...415В IEK
Характеристики
Индикация срабатывания
Да
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
0
Макс сечение входящего кабеля
2,5
Номин напряжение постоян тока - DC
24...130
Номинальное напряжение в сети перемен тока 50 Гц
240...415
Описание
Контакт состояния ARMAT AUX-SC служит для получения информации о состоянии автоматических выключателей M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-SC выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов ARMAT AUX-SC происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
Характеристики
| Индикация срабатывания | Да |
|---|---|
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Макс сечение входящего кабеля | 2,5 |
| Номин напряжение постоян тока - DC | 24...130 |
| Номинальное напряжение в сети перемен тока 50 Гц | 240...415 |
| Степень защиты - IP | IP20 |
| Сторона присоединения к авт выкл | Левая |
| Тип монтажа | Прочее |
| Тип подключения | Винтовое соединение |
| Функционал назначение или применение | Контакт состояния |
| Ширина по количеству модульных расстояний | 0,5 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.41963_25.pdf
pdf, 1.12 MB
ЕАЭС RU С-CN.АЯ46.В.49580_26.pdf
pdf, 1.13 MB

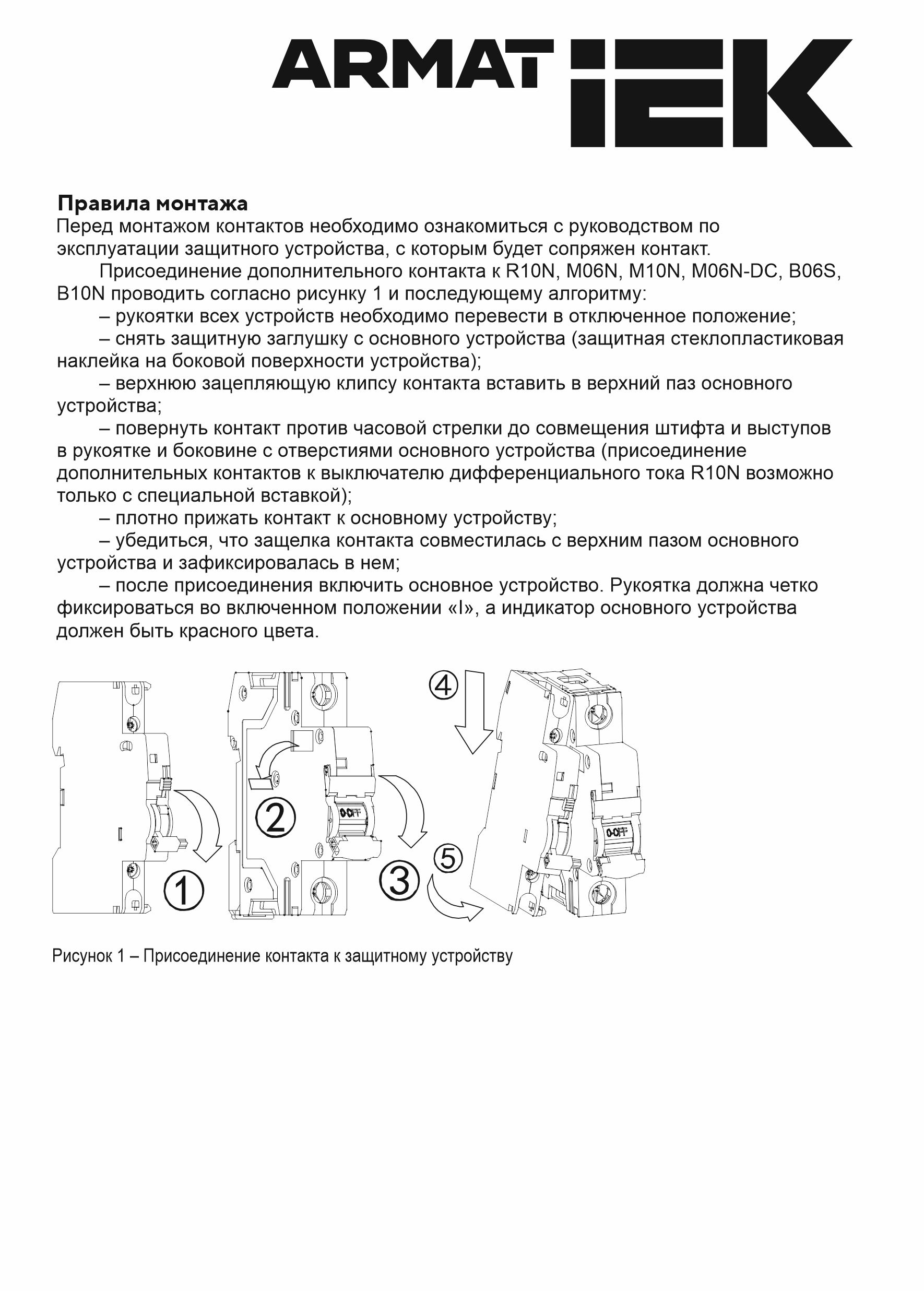

Руководство (1)
jpg, 403.33 KB
Паспорт (1)
MVK_ARMAT_passp_ru-eng_6.pdf
pdf, 5.14 MB
Листовка (1)
Listovka_IEK_AUX.pdf
pdf, 1.3 MB
Преимущества (8)

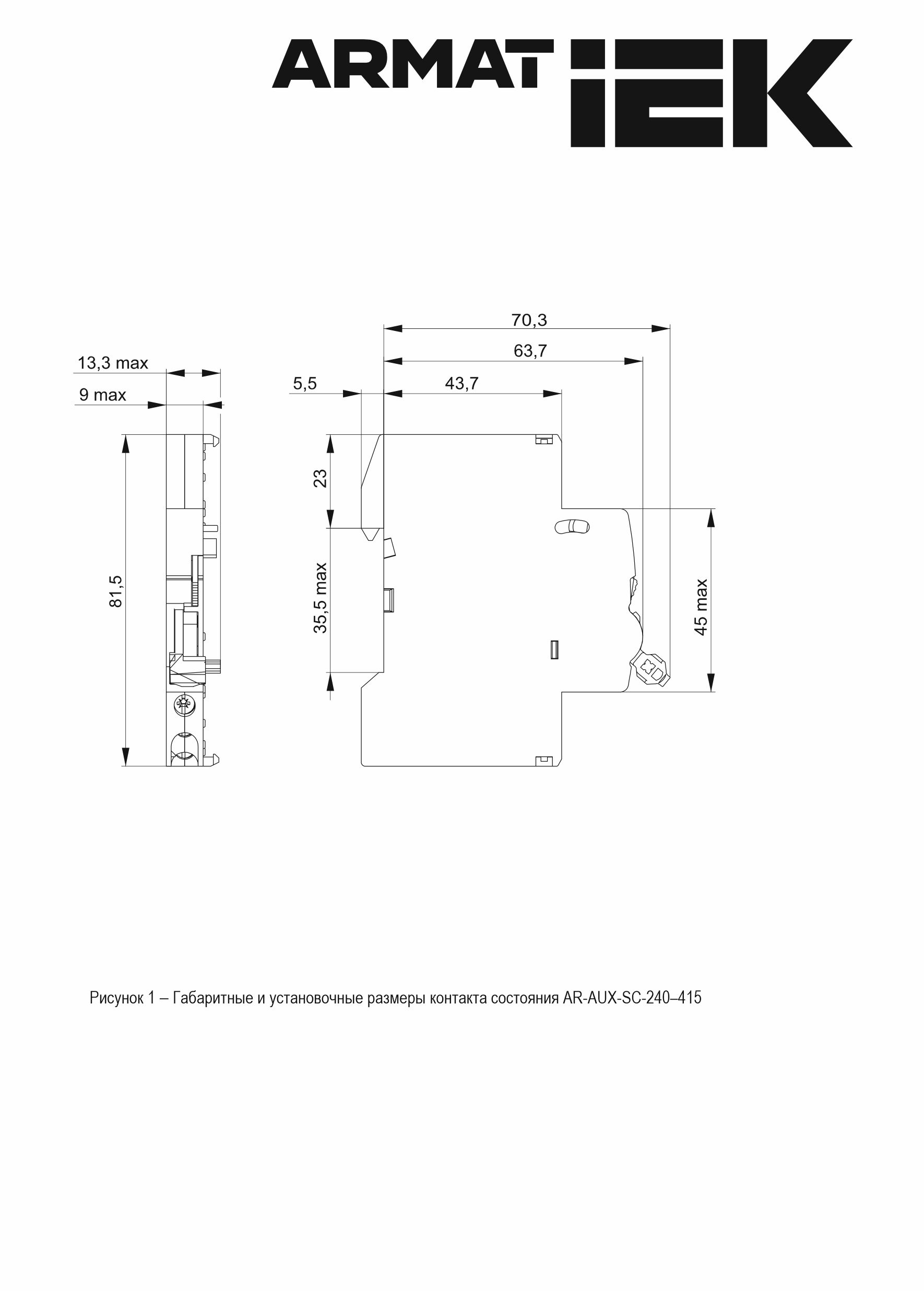

Габаритные чертежи (1)
jpg, 130.62 KB

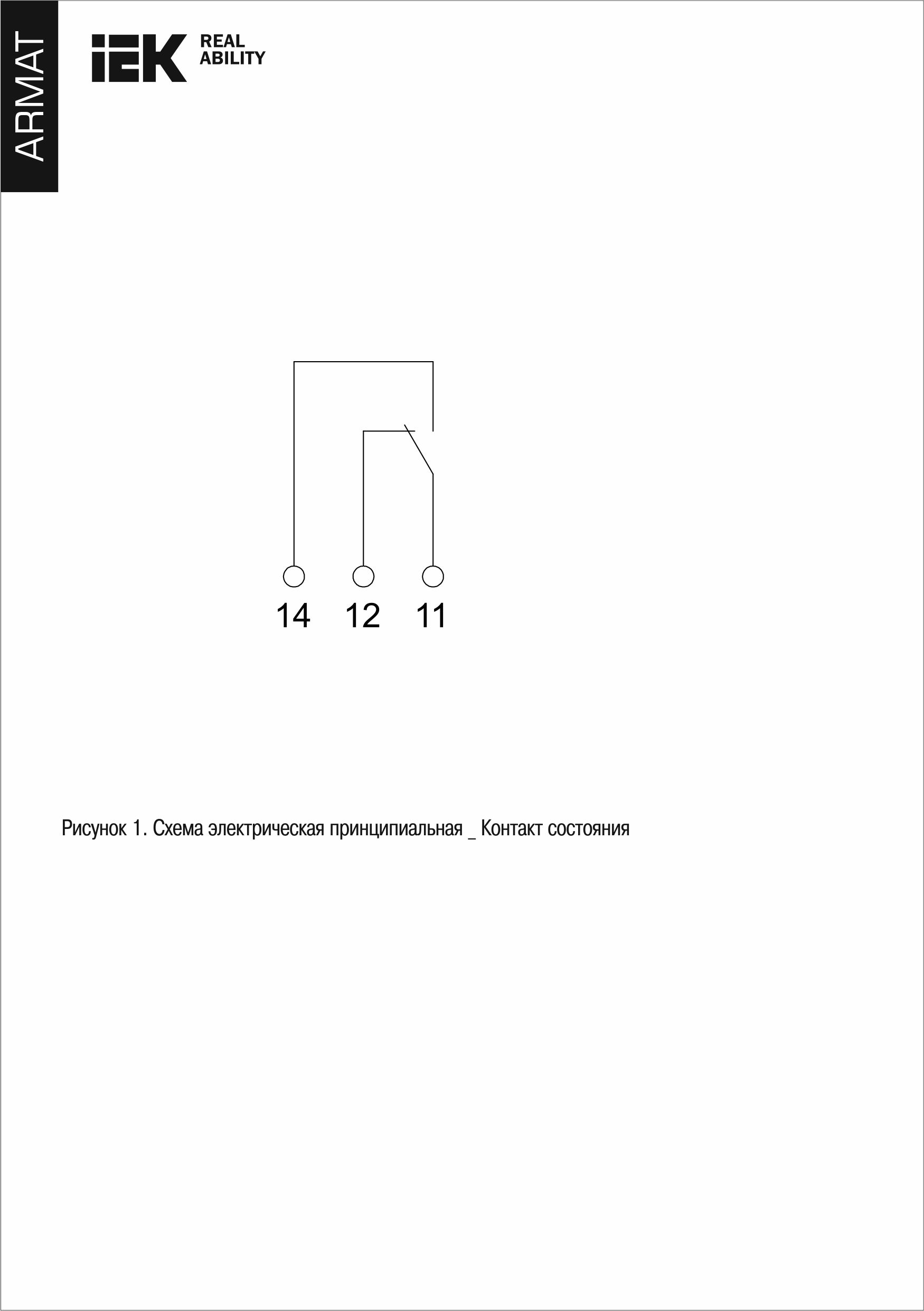

Схема подключения (1)
jpg, 104.45 KB
