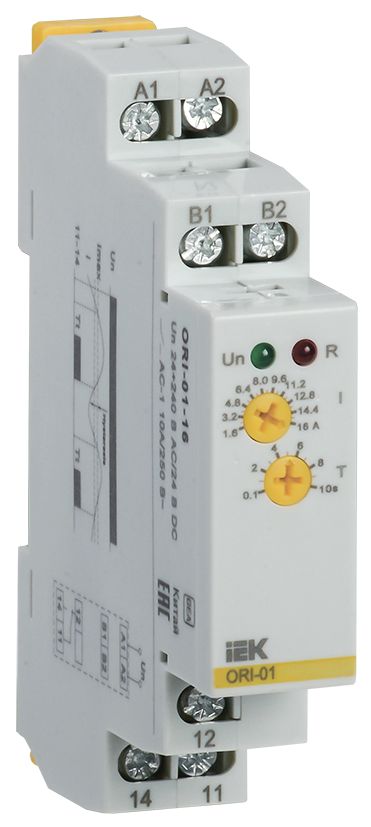

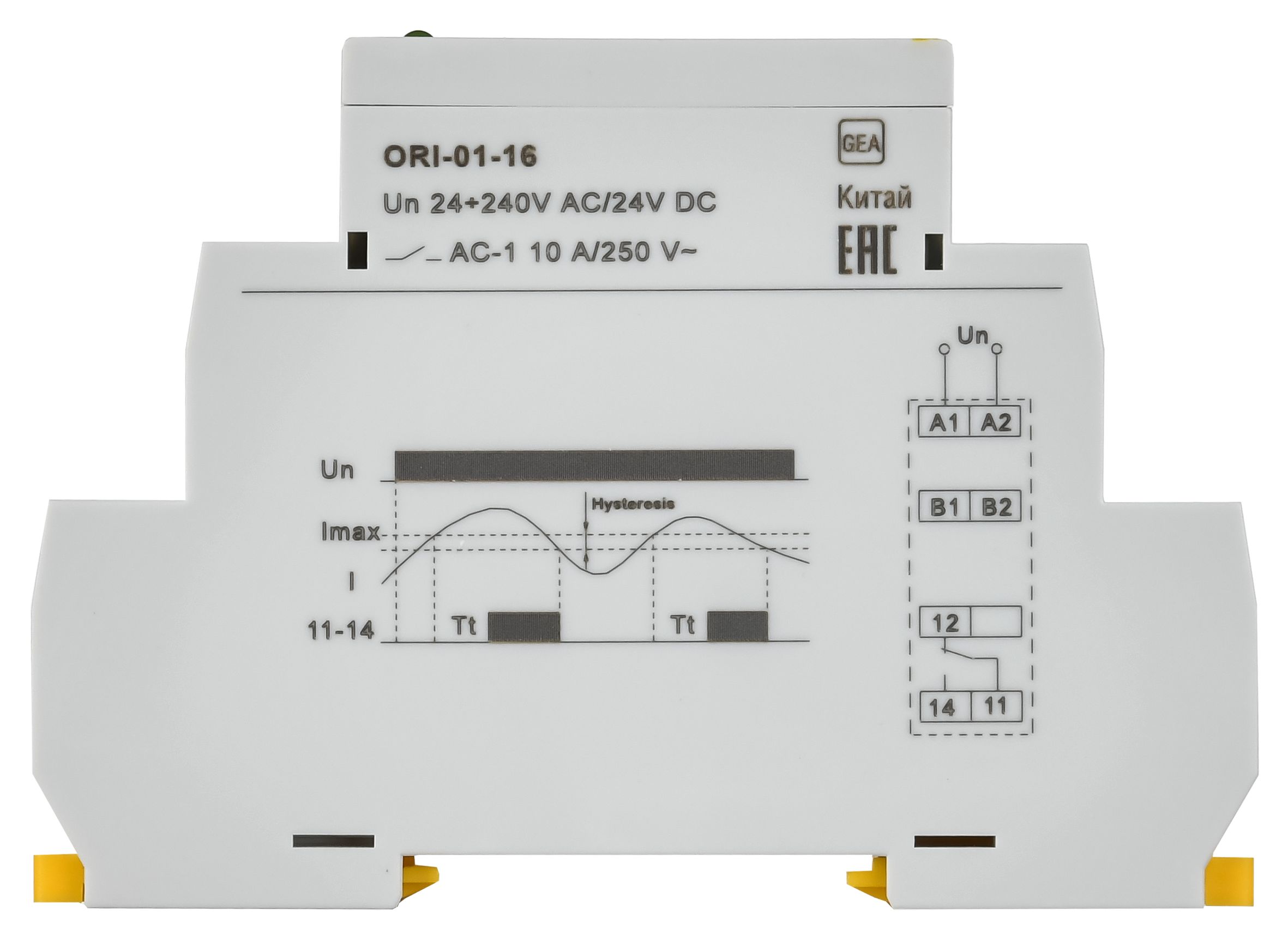

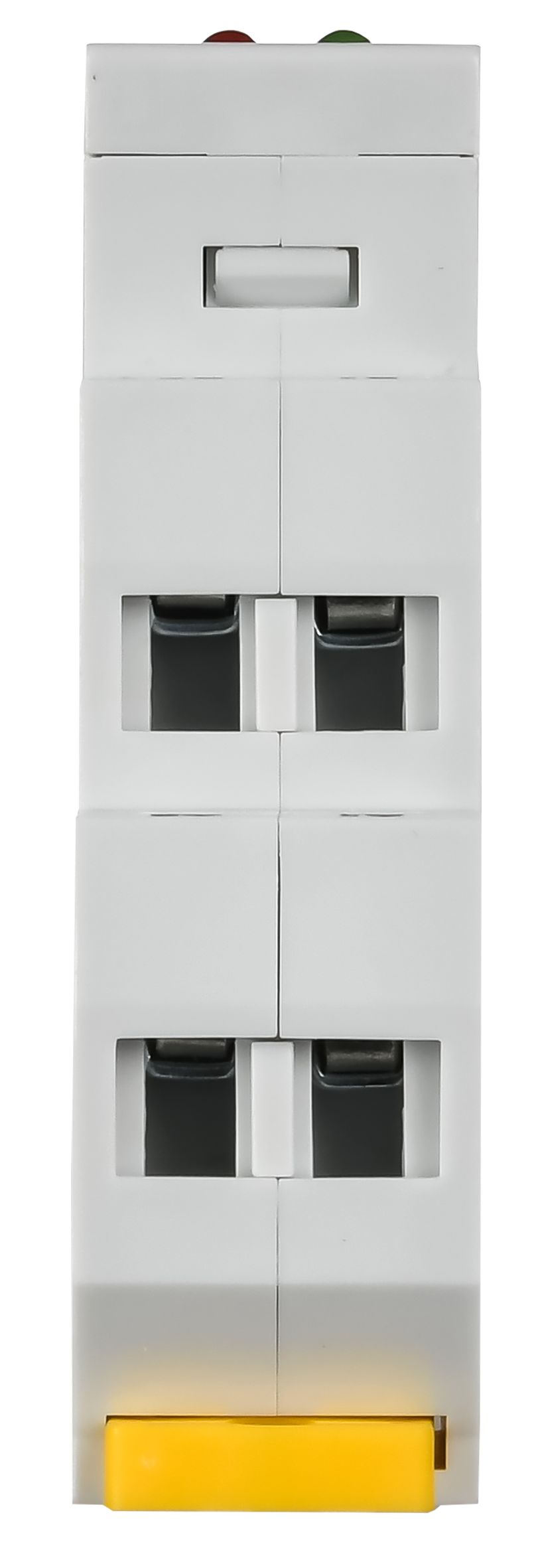

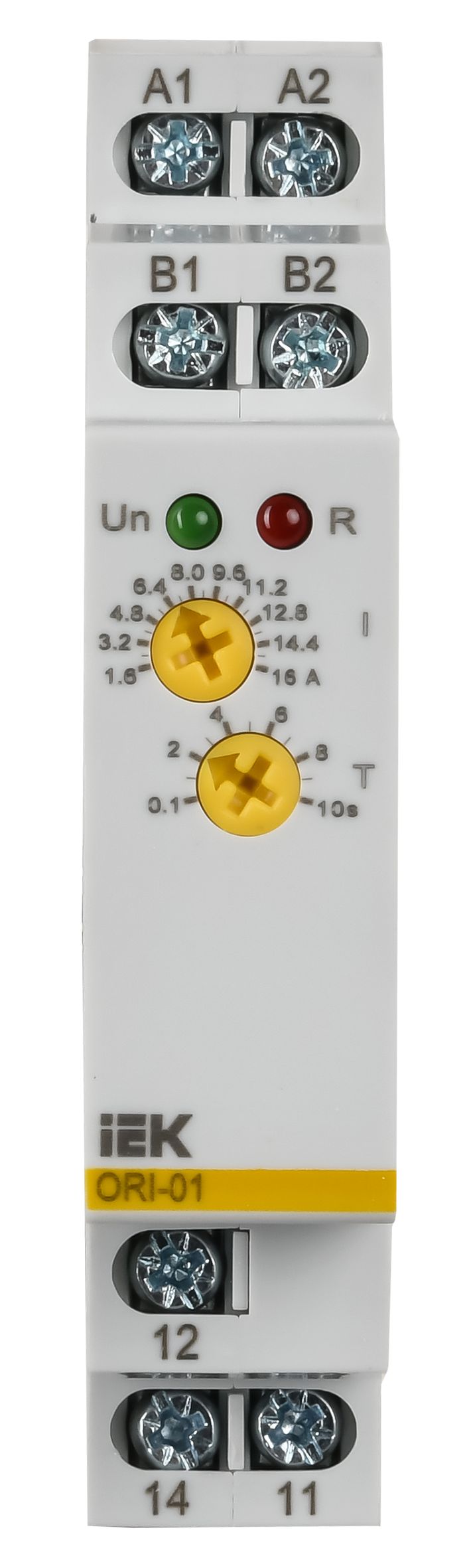

Реле контроля тока ORI 1,6-16А 24-240В AC/24В DC IEK
Характеристики
Вес
0,062
Высота
90
Гистерезис
5
Глубина
64
Диапазон измеряемого тока
1,6...16
Диапазон отклонения напряж питания
-15...10
Диапазон частоты питающего напряжения
50/60 ± 0,2
Описание
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Характеристики
| Вес | 0,062 |
|---|---|
| Высота | 90 |
| Гистерезис | 5 |
| Глубина | 64 |
| Диапазон измеряемого тока | 1,6...16 |
| Диапазон отклонения напряж питания | -15...10 |
| Диапазон частоты питающего напряжения | 50/60 ± 0,2 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Категория перенапряжения | 3 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество групп переключающих контактов | 1 |
| Количество переключающих контактов | 0 |
| Контроль макс однофазного тока | Да |
| Контроль макс постоян тока | Нет |
| Контроль макс трехфазного тока | Нет |
| Контроль мин однофазного тока | Да |
| Контроль мин постоян тока | Нет |
| Контроль мин трехфазного тока | Нет |
| Макс задержка на включение | 10 |
| Макс задержка на отключение | - |
| Макс сечение многожил кабеля с наконечниками | 1х2,5 |
| Макс сечение одножильного кабеля | 1х2,5 |
| Мех износостойкость | 10^7 |
| Мин задержка на включение | 0.1 |
| Мин задержка на отключение | - |
| Напряжение питания | 24...240 В AC / 24 В |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение контактной группы | 250В АС /24 DC |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24...240 |
| Номин ток контактных групп при АС-1 | 10 |
| Погрешность настройки | ± 5 |
| Потребляемая мощность | AC 0,09...3 ВА / DC 0,05...1,5 Вт |
| Предельные значения допусков | 5 |
| Рабочее положение | Любое |
| Ремонтопригодность | Нет |
| Степень загрязнения | 2 |
| Степень защиты IP клеммы | IP20 |
| Степень защиты IP лицевая панель | IP40 |
| Температура эксплуатации | -20...55 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Функция гистерезиса однофазного напряж | Да |
| Функция гистерезиса трехфазного напряж | Нет |
| Ширина | 18 |
| Электр износостойкость | 10^6 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (1)
Rele_ORI-01_passp_ru-eng_2.pdf
pdf, 1.47 MB

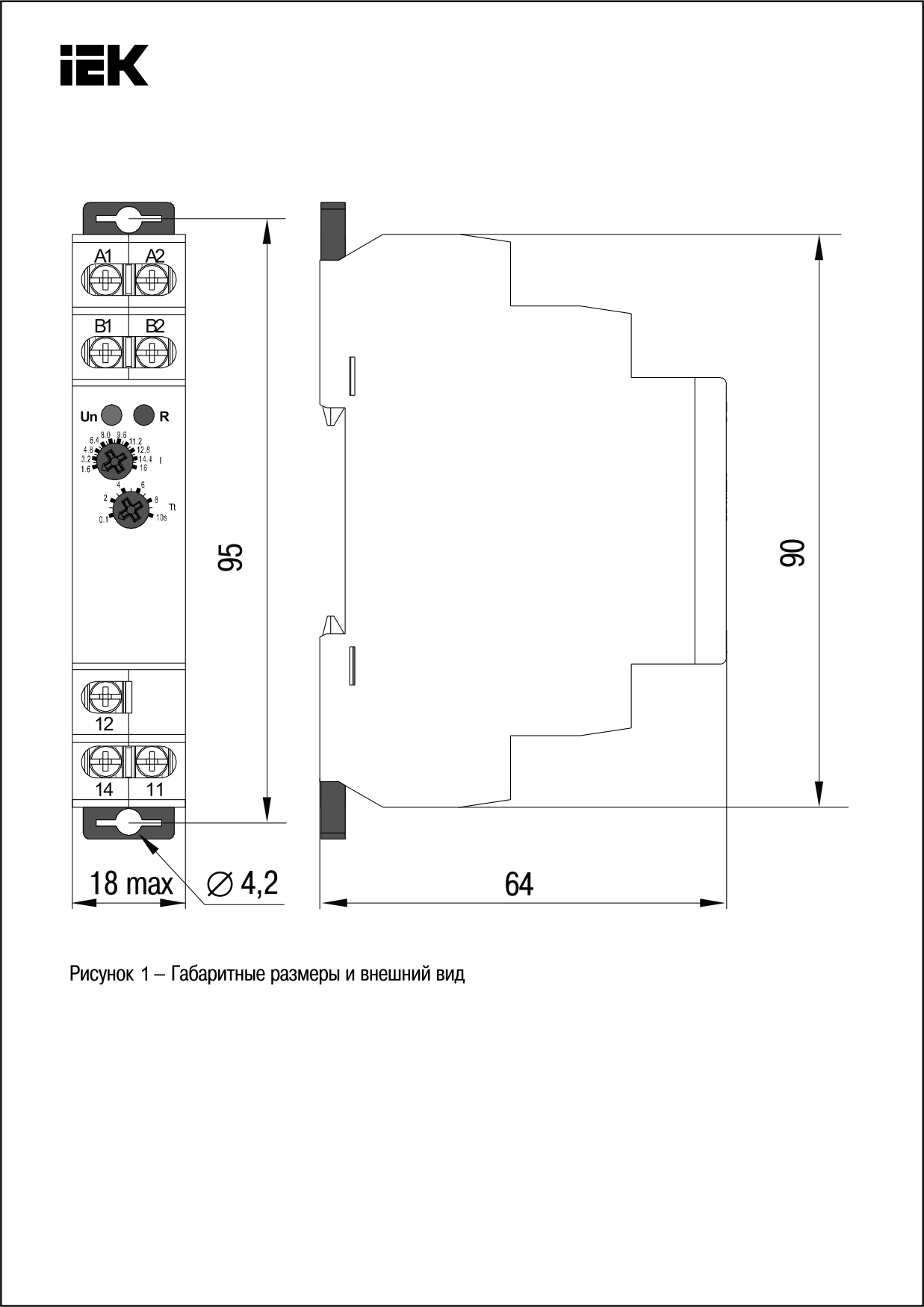

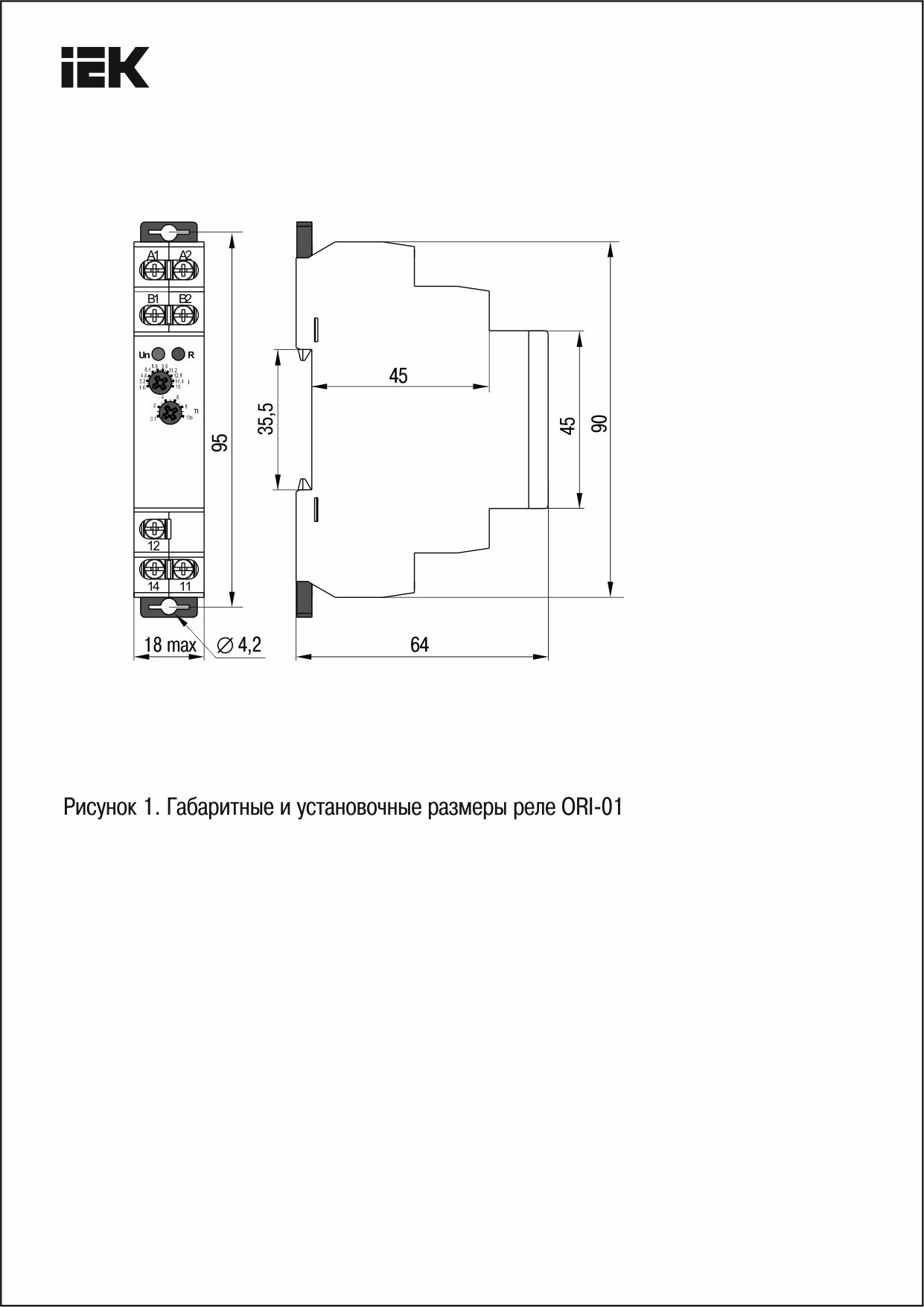

Габаритные чертежи (2)
jpg, 89.19 KB

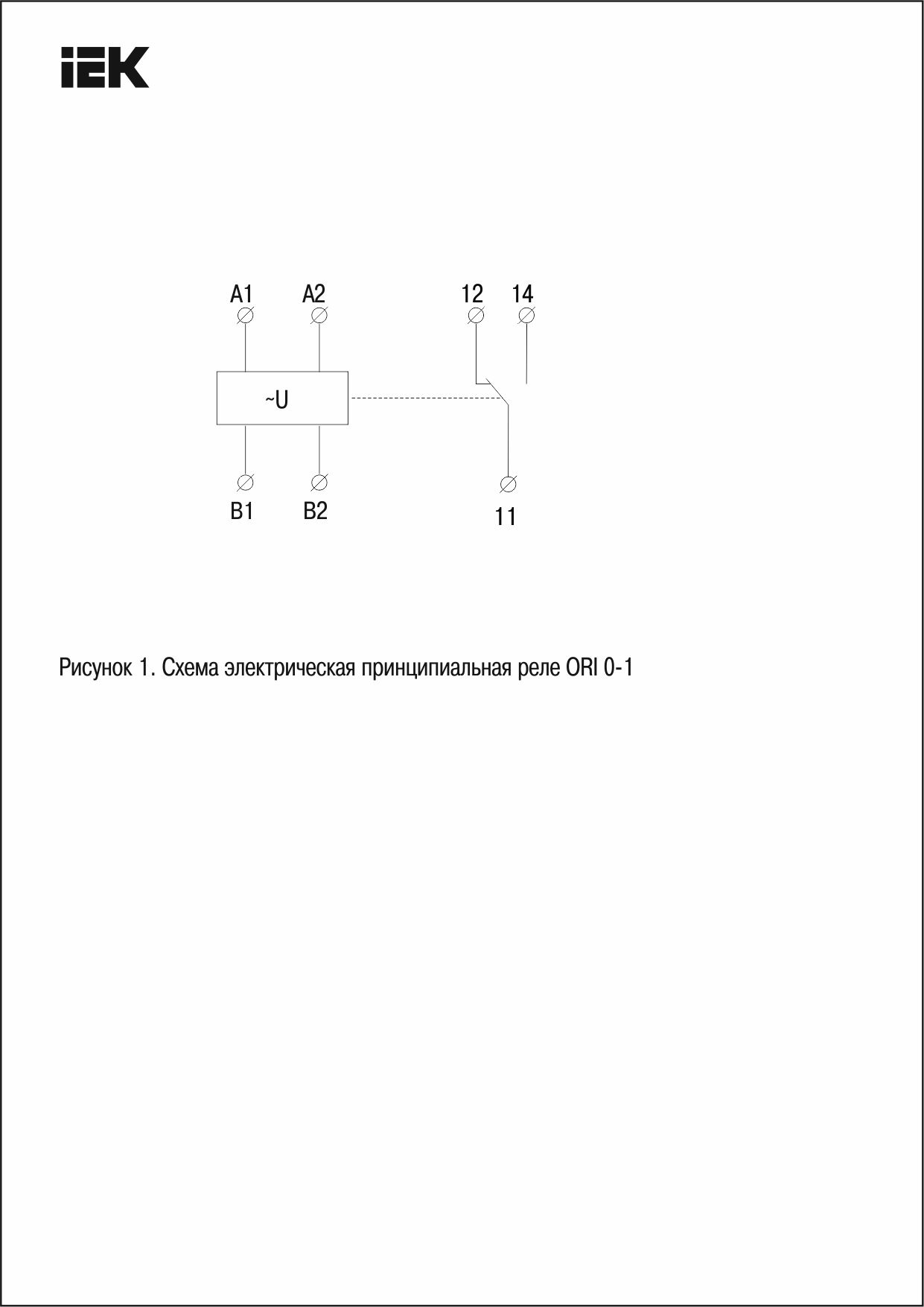

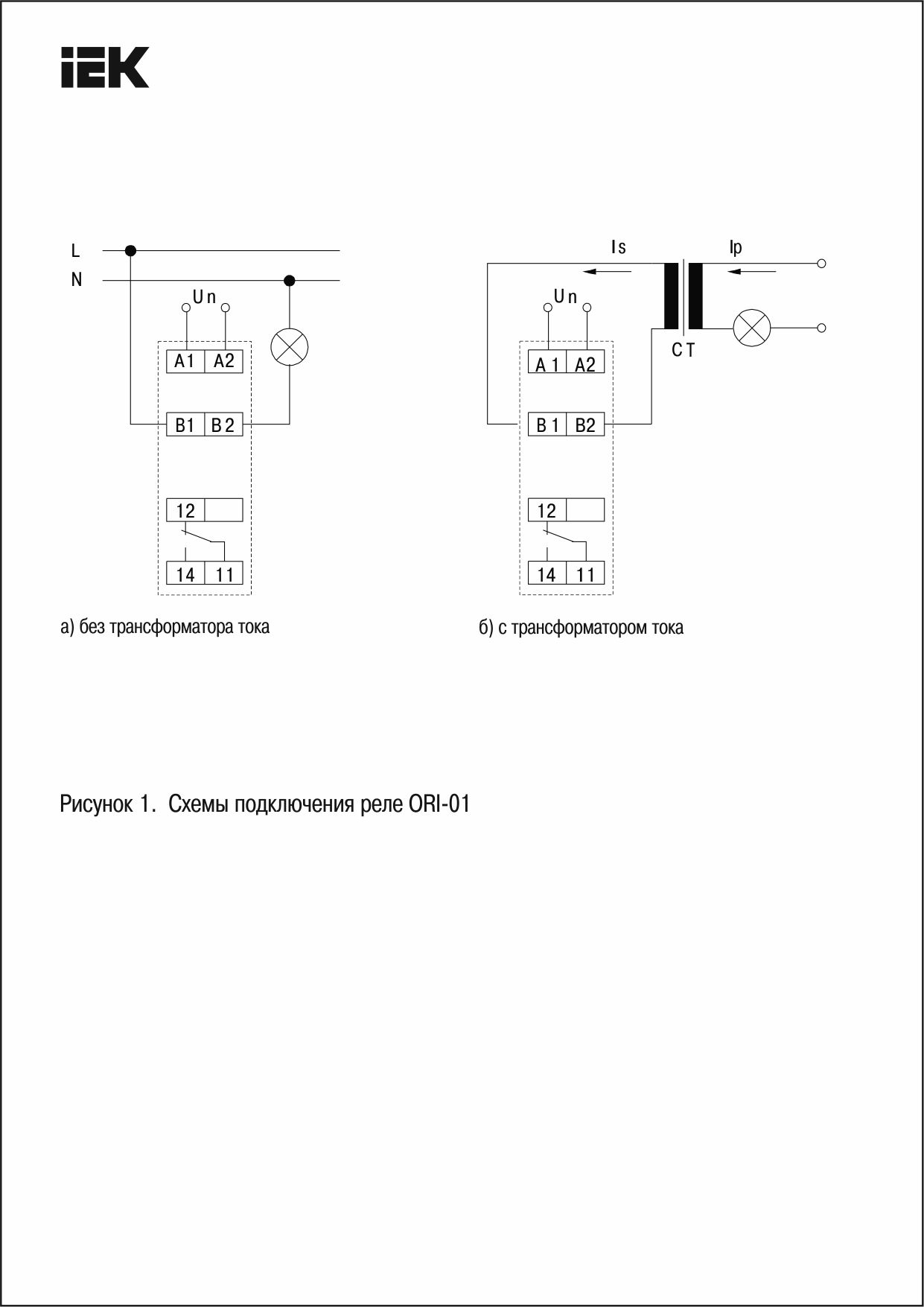

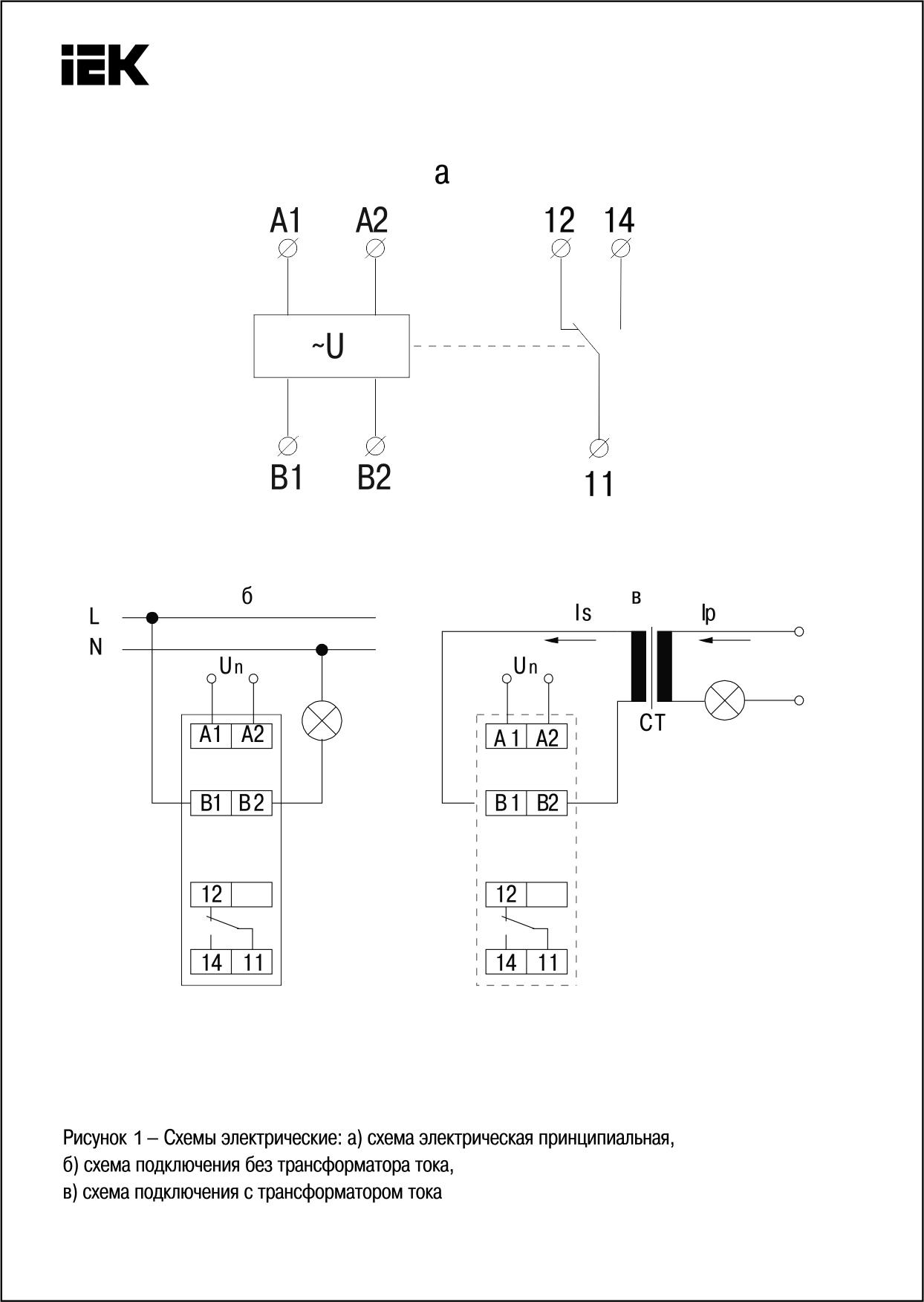

Схема подключения (3)
jpg, 64.76 KB
jpg, 87.74 KB
Rele_toka_passport_112016_А6 - СП.jpg
jpg, 2.02 MB

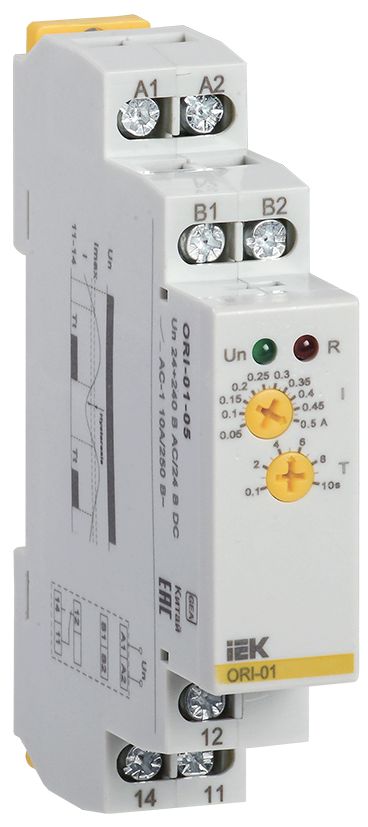

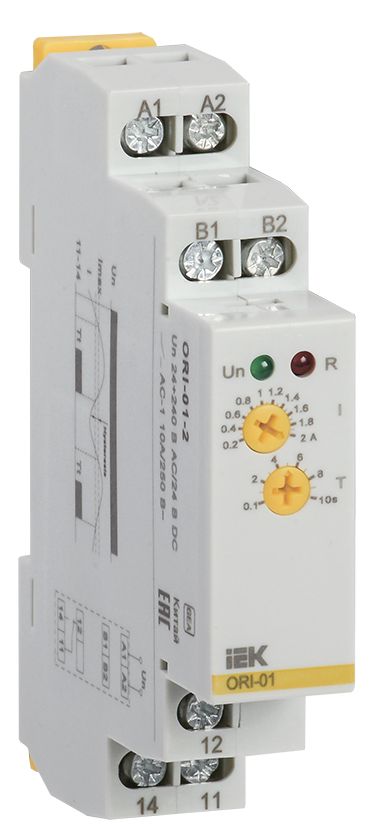

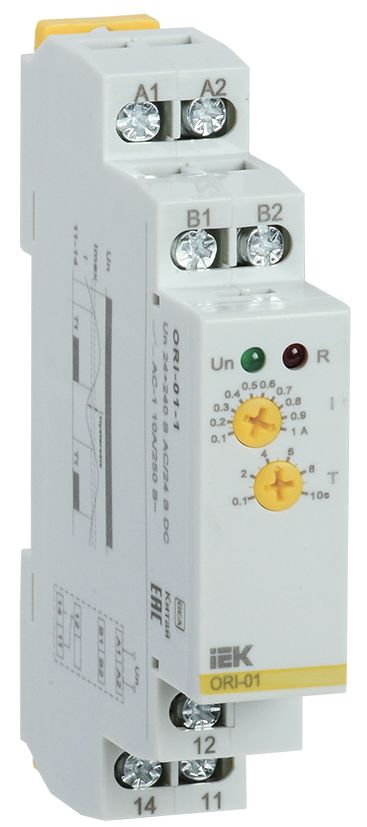

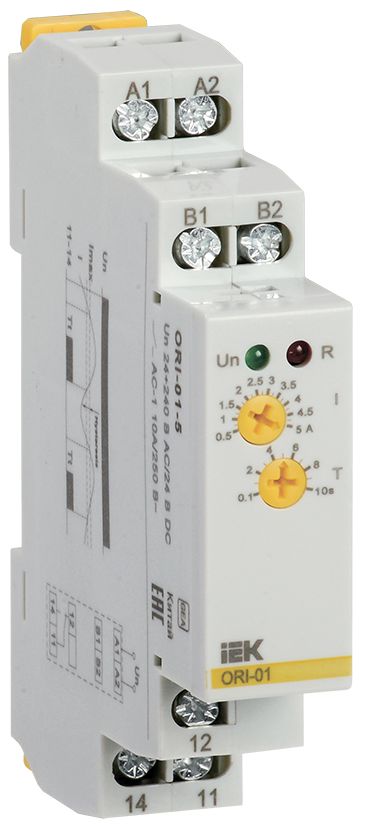

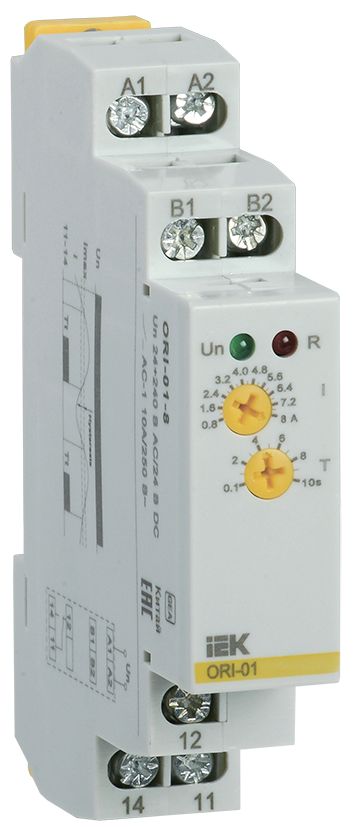

Аналоги
