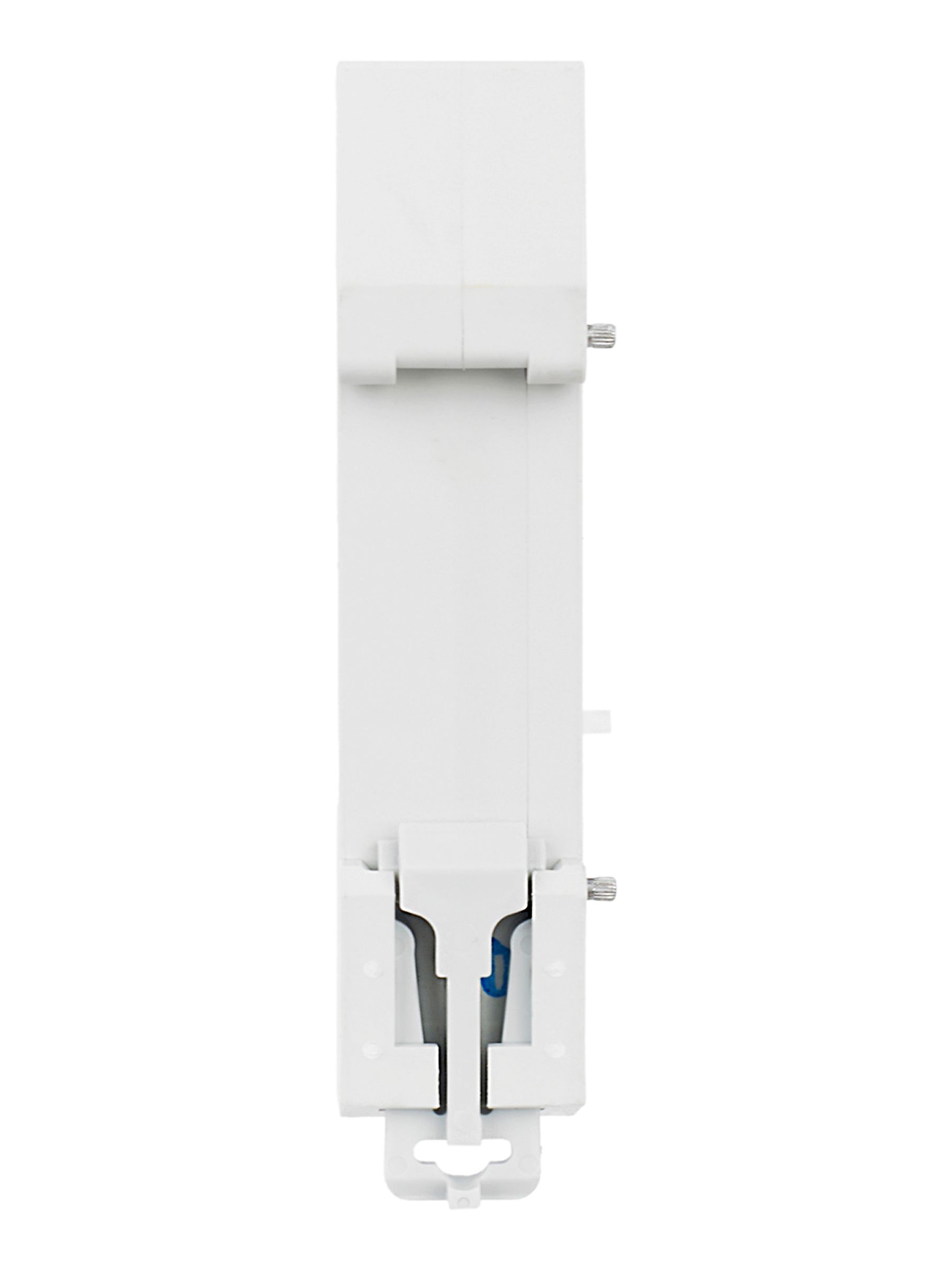

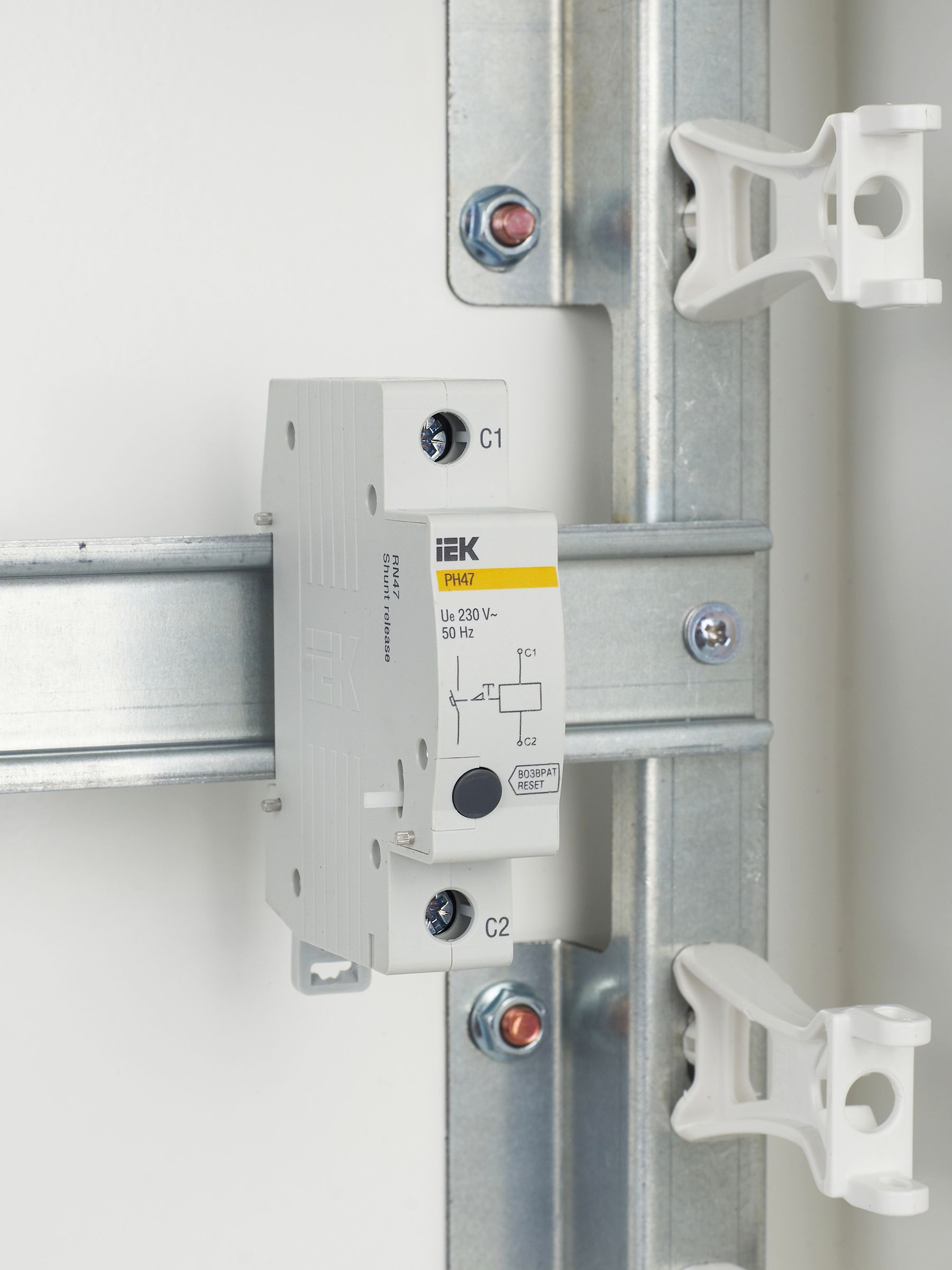

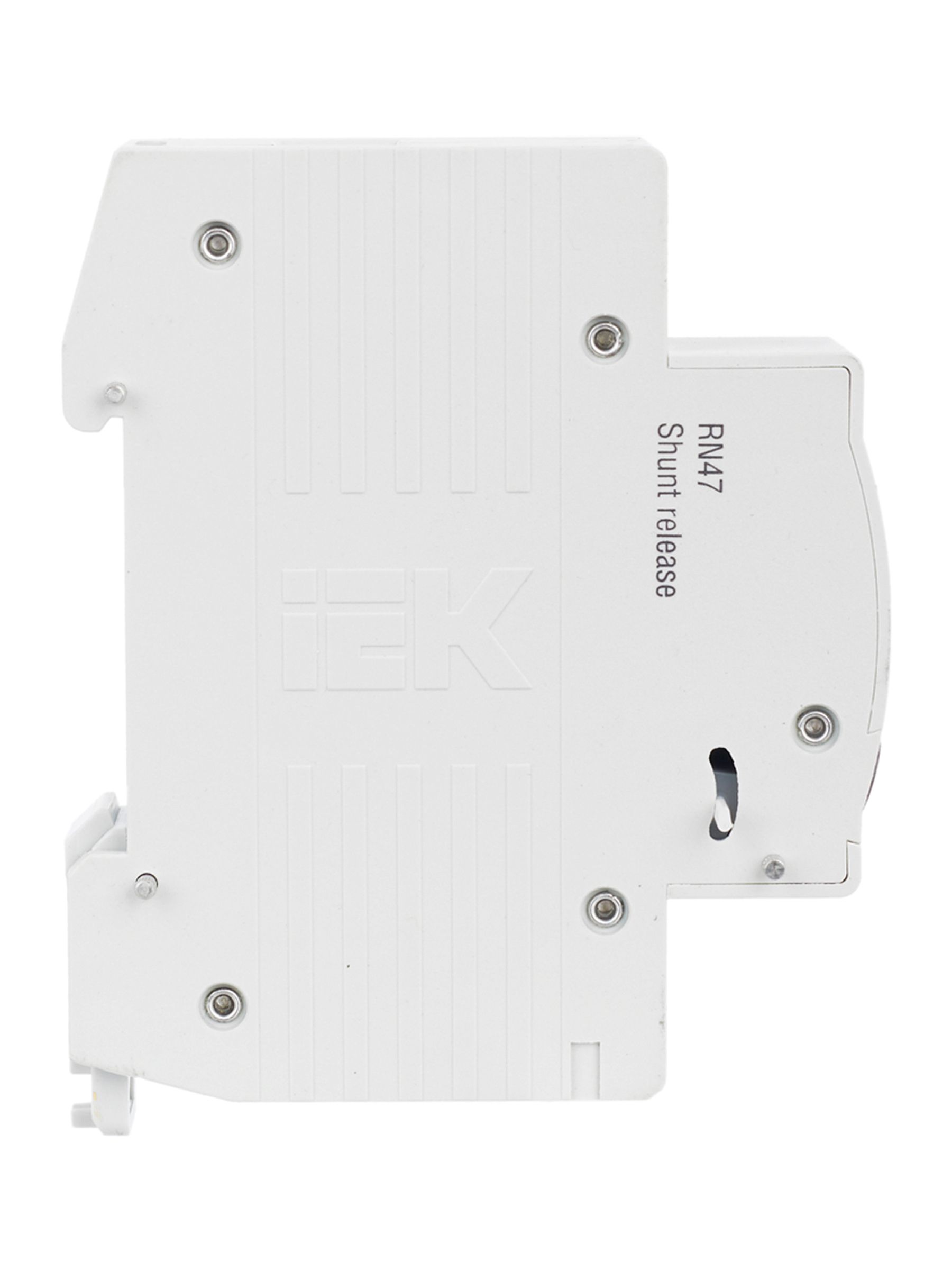

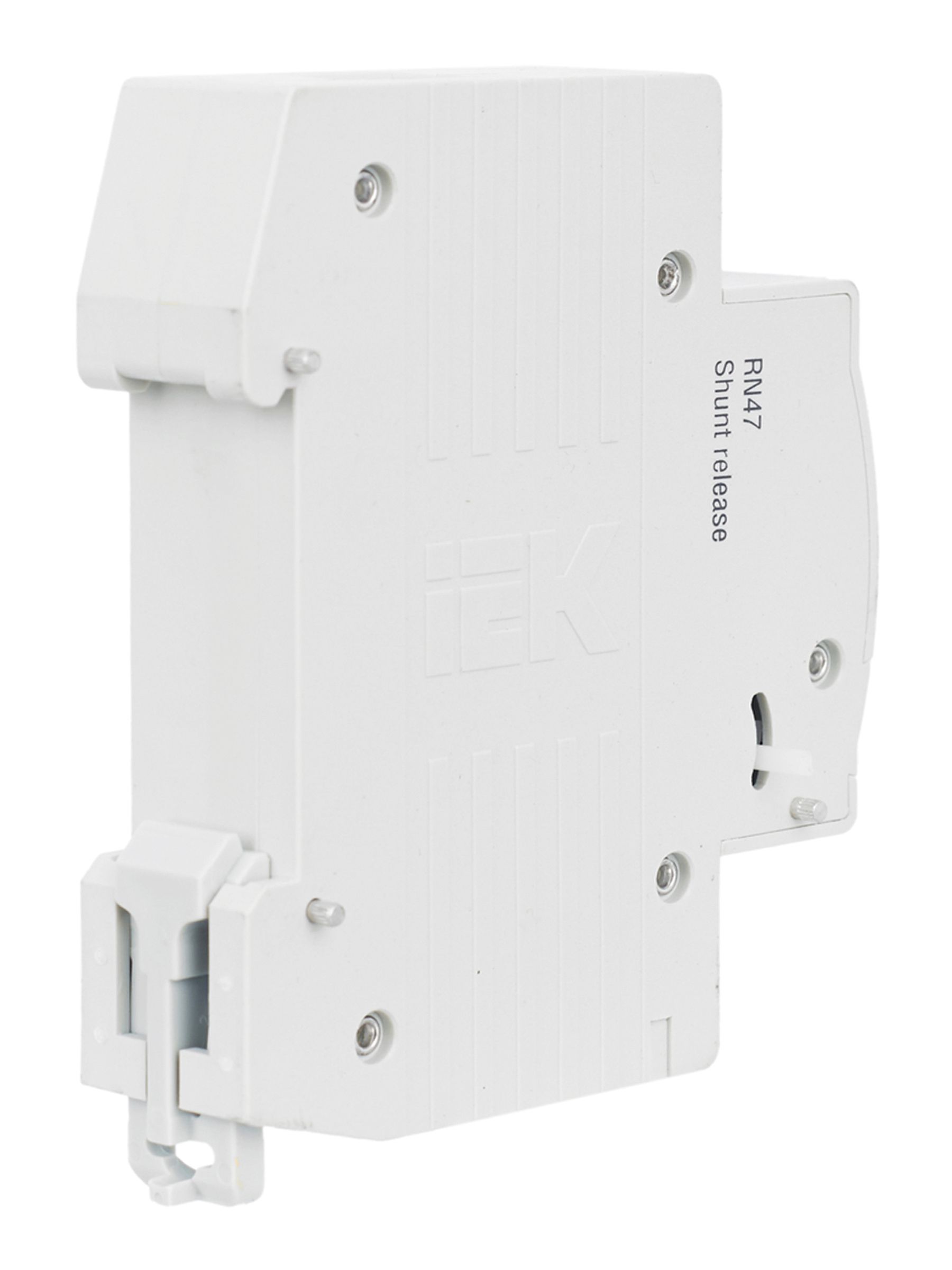

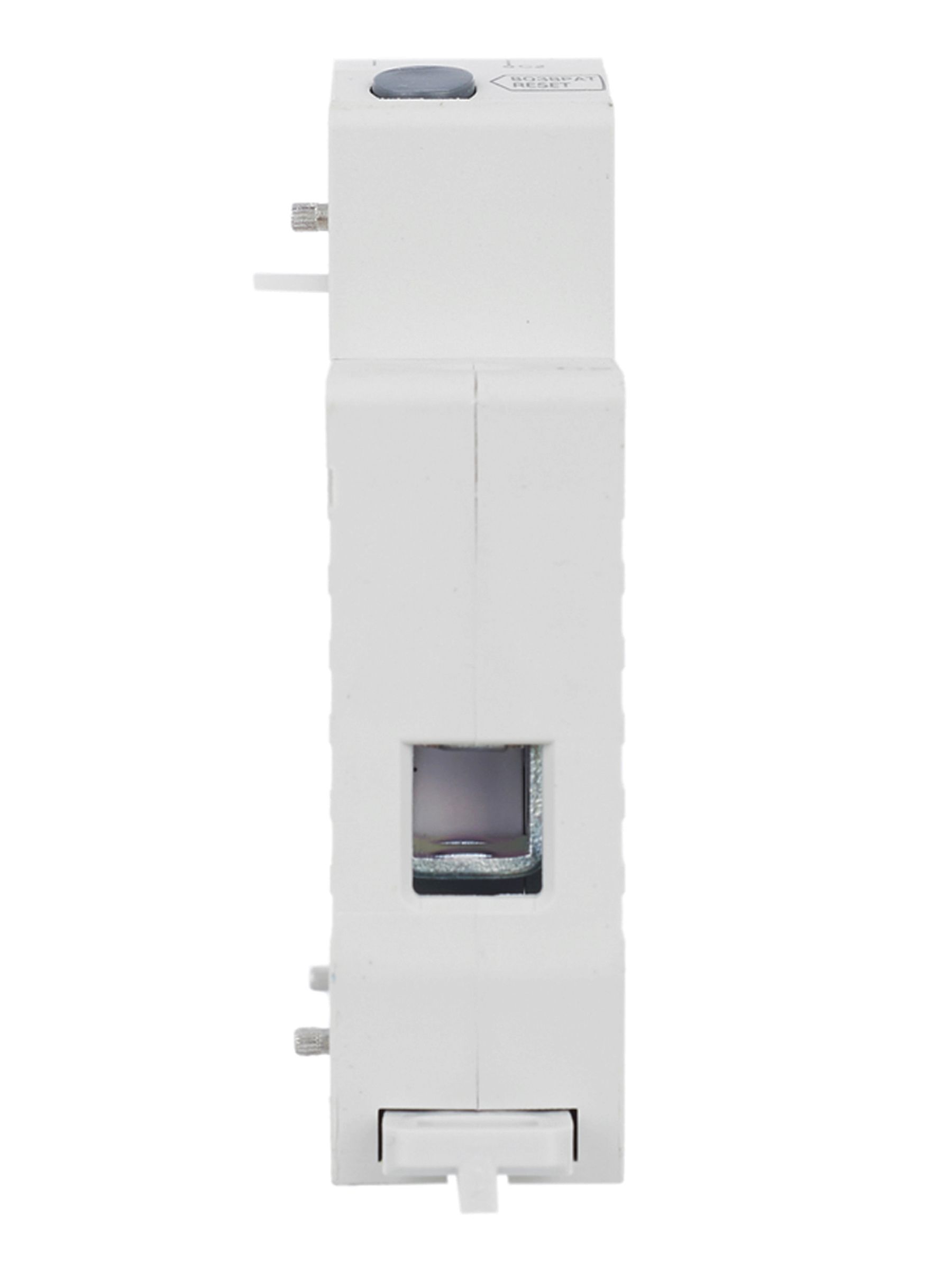

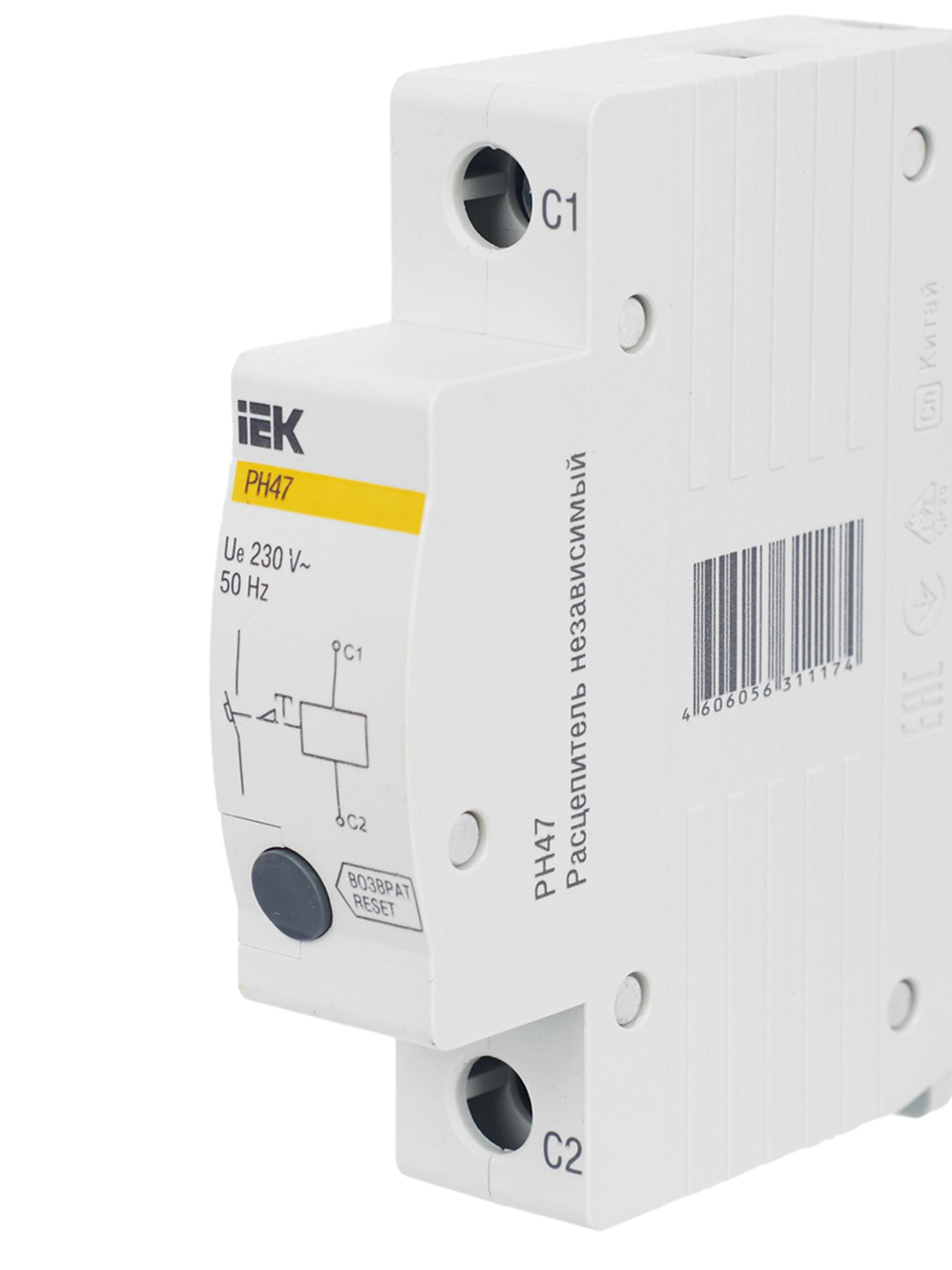

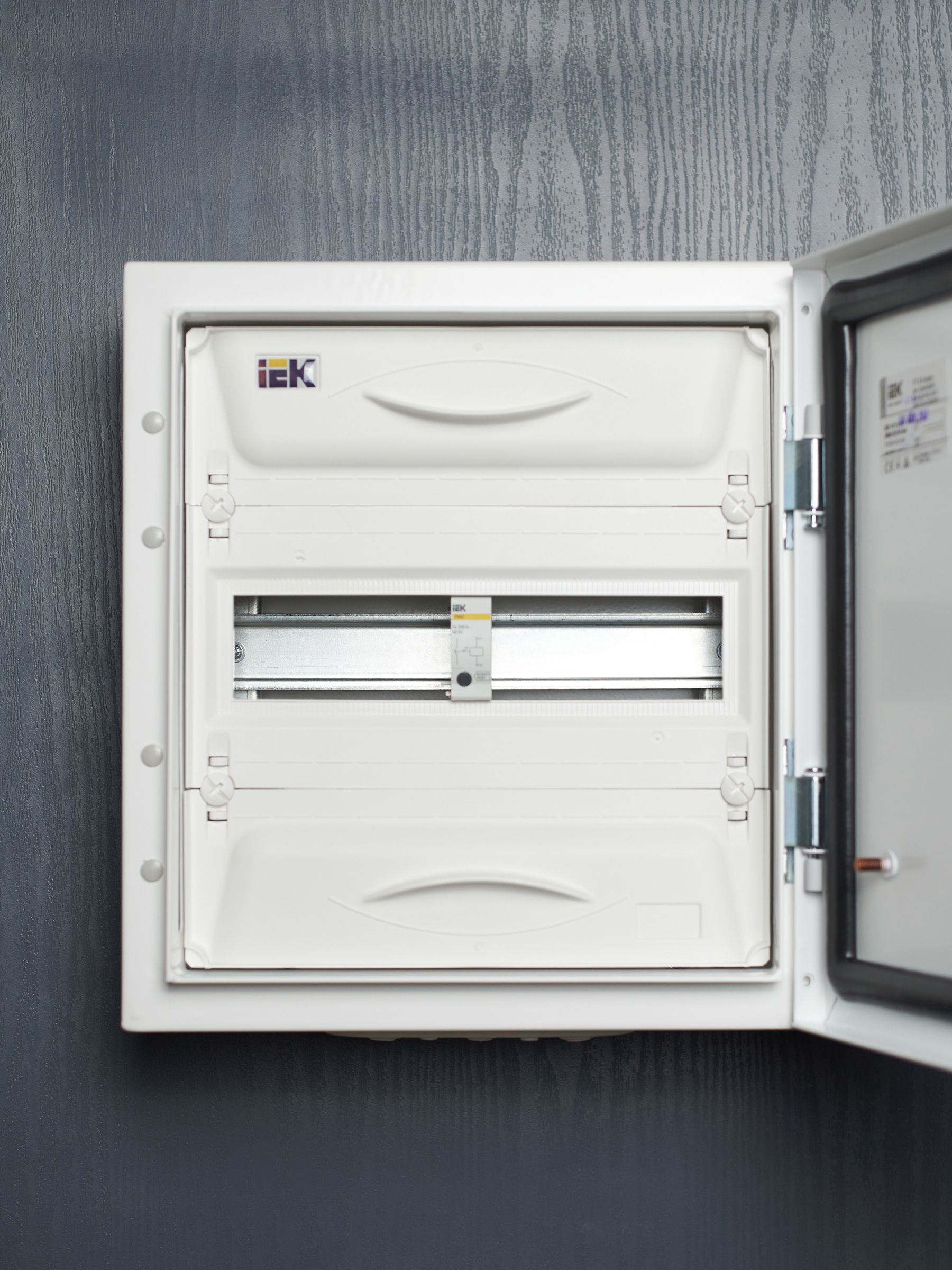

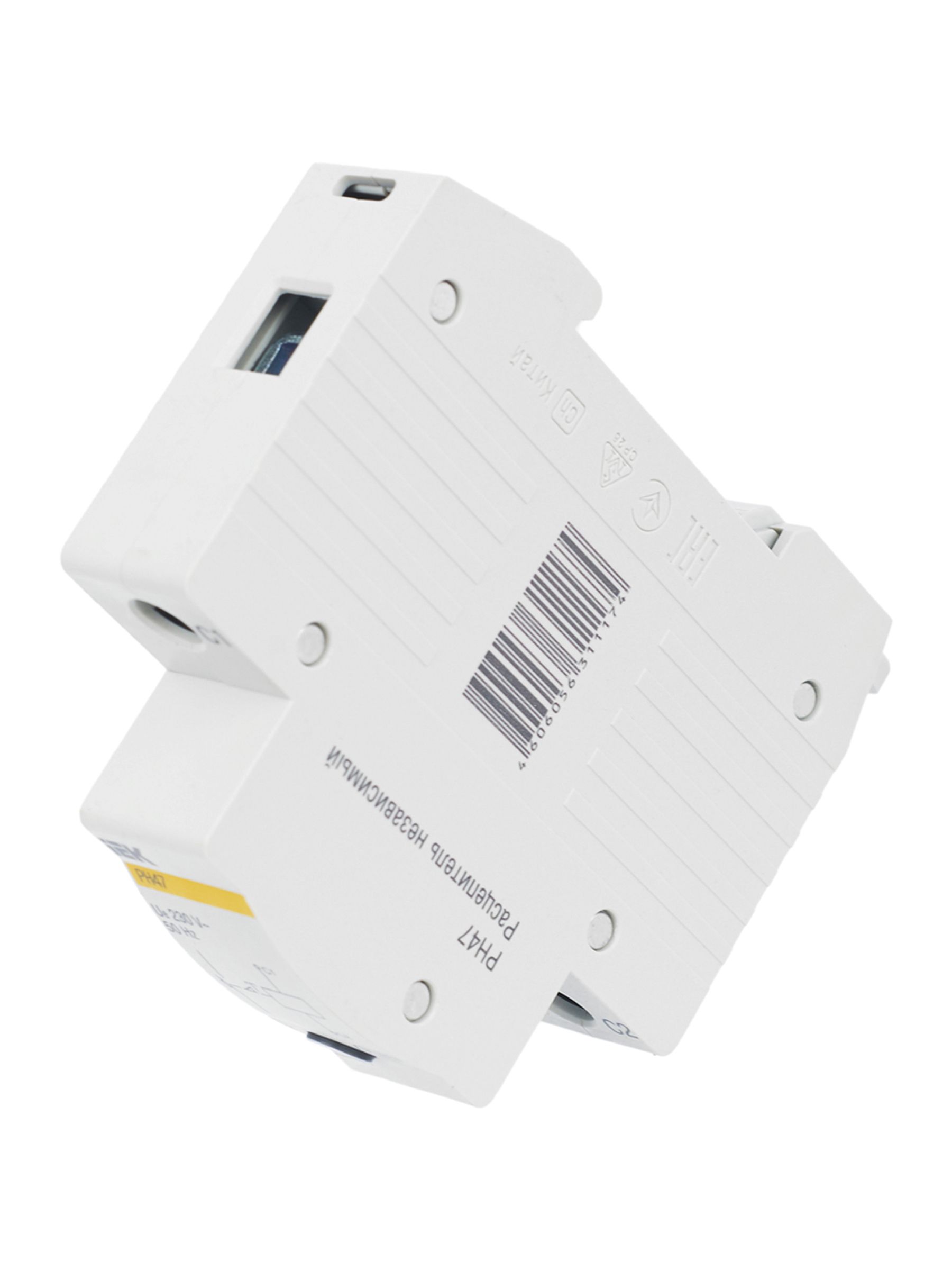

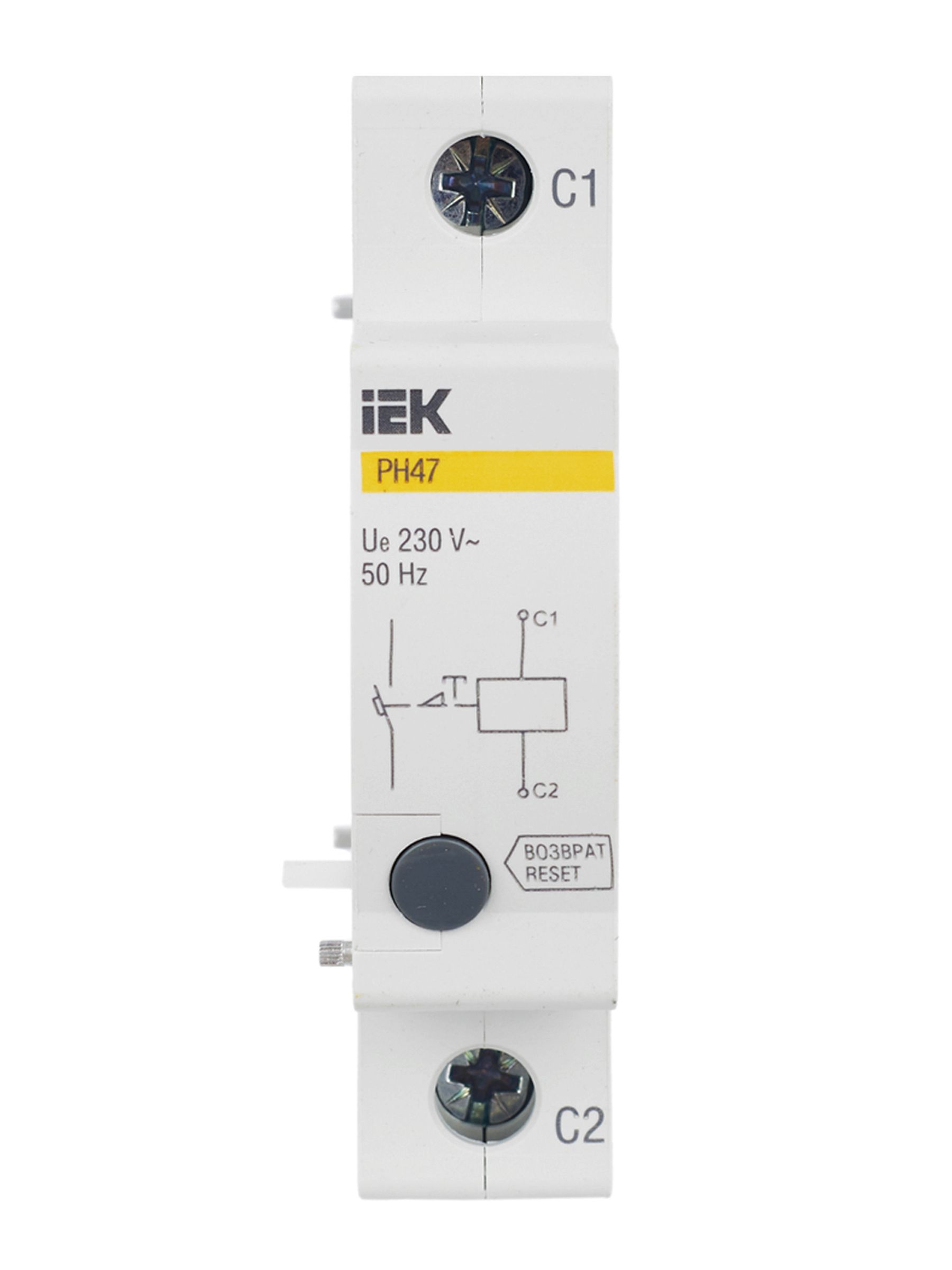

Расцепитель независимый РН47 новая серия на DIN-рейку IEK
Характеристики
Глубина
68.0
Диапазон рабочих температур
-40...50
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество нормально закрытых контактов
0
Количество нормально открытых контактов
0
Количество переключающих контактов
0
Описание
Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.
Характеристики
| Глубина | 68.0 |
|---|---|
| Диапазон рабочих температур | -40...50 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Количество нормально открытых контактов | 0 |
| Количество переключающих контактов | 0 |
| Количество сигнальных контактов | 0 |
| Макс поперечное сечение проводника | 1...2,5 |
| Мех износостойкость | 10000 |
| Монтажная ширина | 1 |
| Номин коммутируем ток | 0,011 |
| Номин раб напряжение | 230 |
| Совместимость с авт выкл | ВА47-29/100 |
| Степень защиты - IP | IP20 |
| Сторона присоединения к авт выкл | Правая |
| Тип монтажа | На DIN-рейку |
| Тип оборудования | Независимый расцепитель (для силовых автоматов) |
| Тип управляющего напряжения | Переменный (AC) |
| Устанавливается на устройство | Автоматический выключатель |
| Частота | 50 Гц |
| Ширина | 17.8 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40257_25.PDF
pdf, 1.14 MB
ЕАЭС N RU Д-CN.РА02.В.70676_26.pdf
pdf, 942.69 KB
Паспорт (1)
RN47_passp_ru-eng_7.pdf
pdf, 2.21 MB

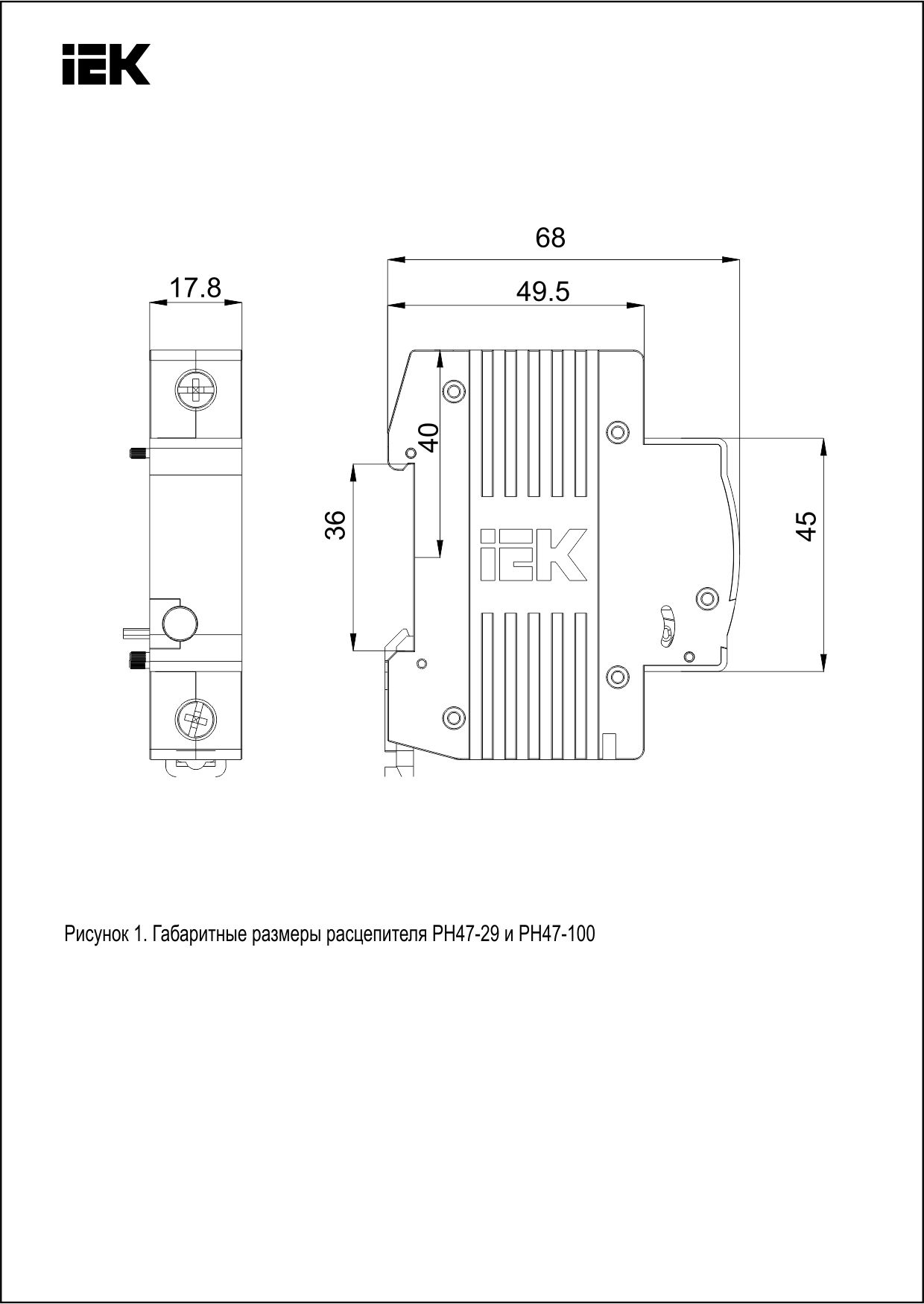

Габаритные чертежи (1)
