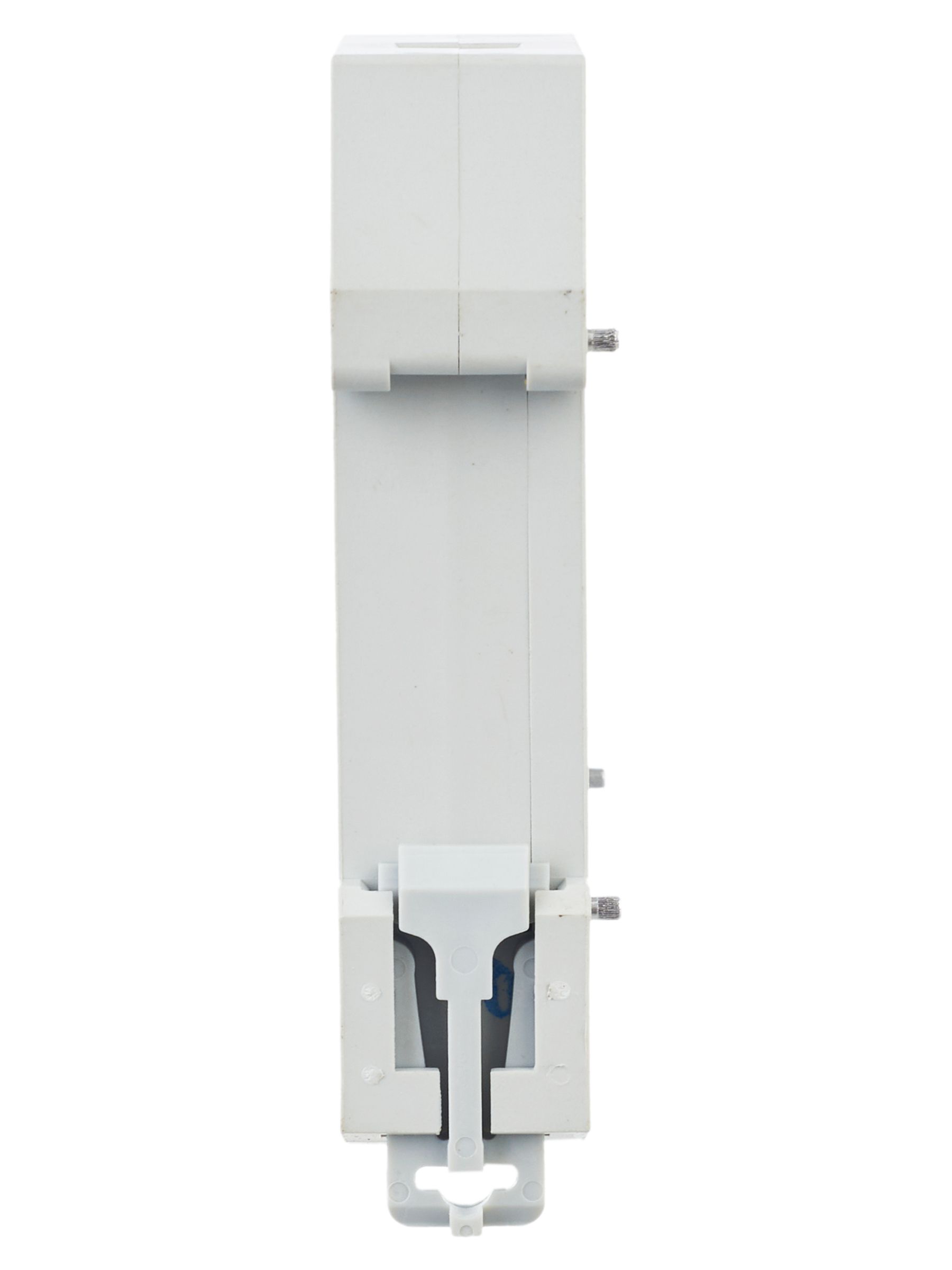

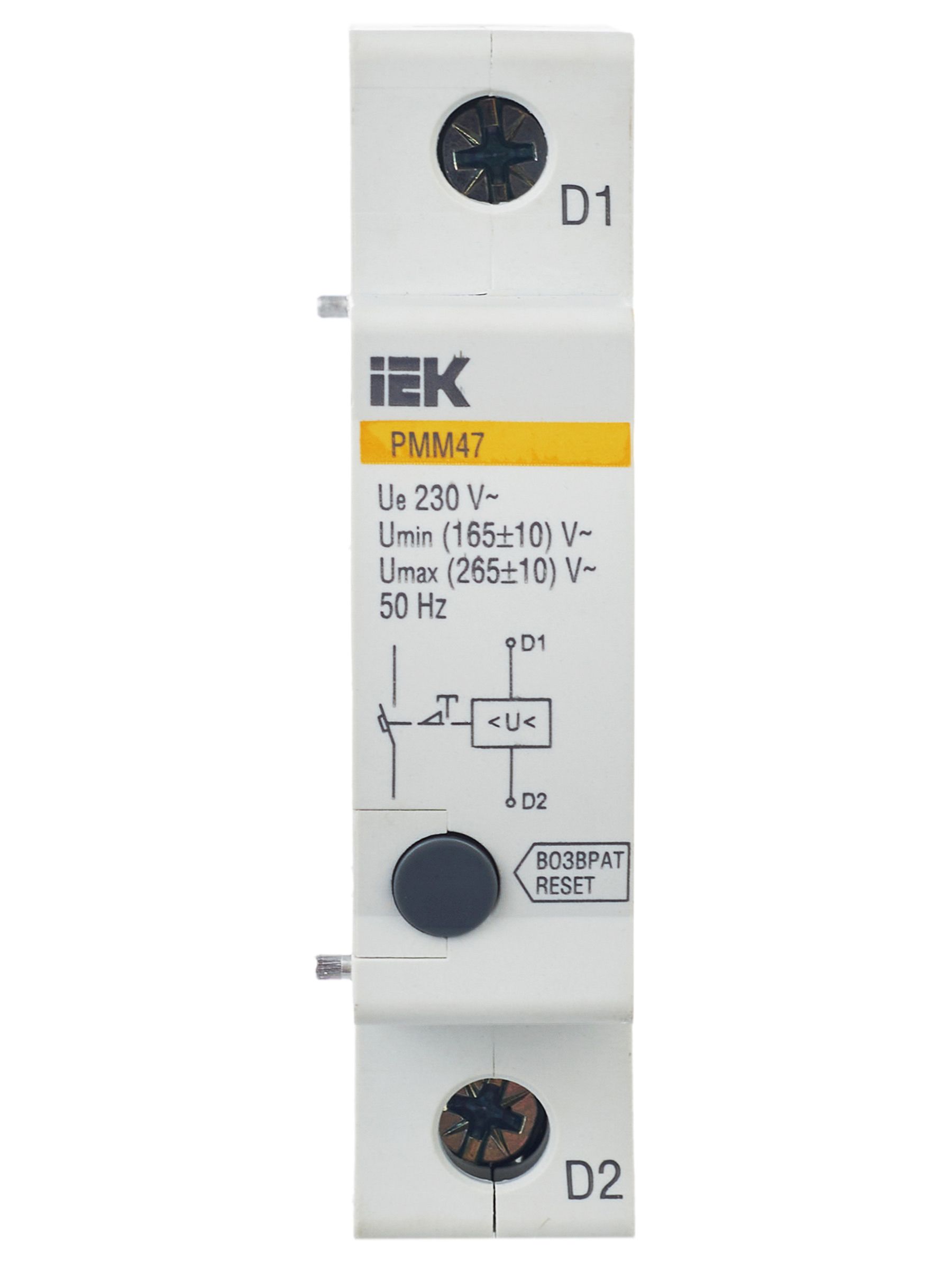

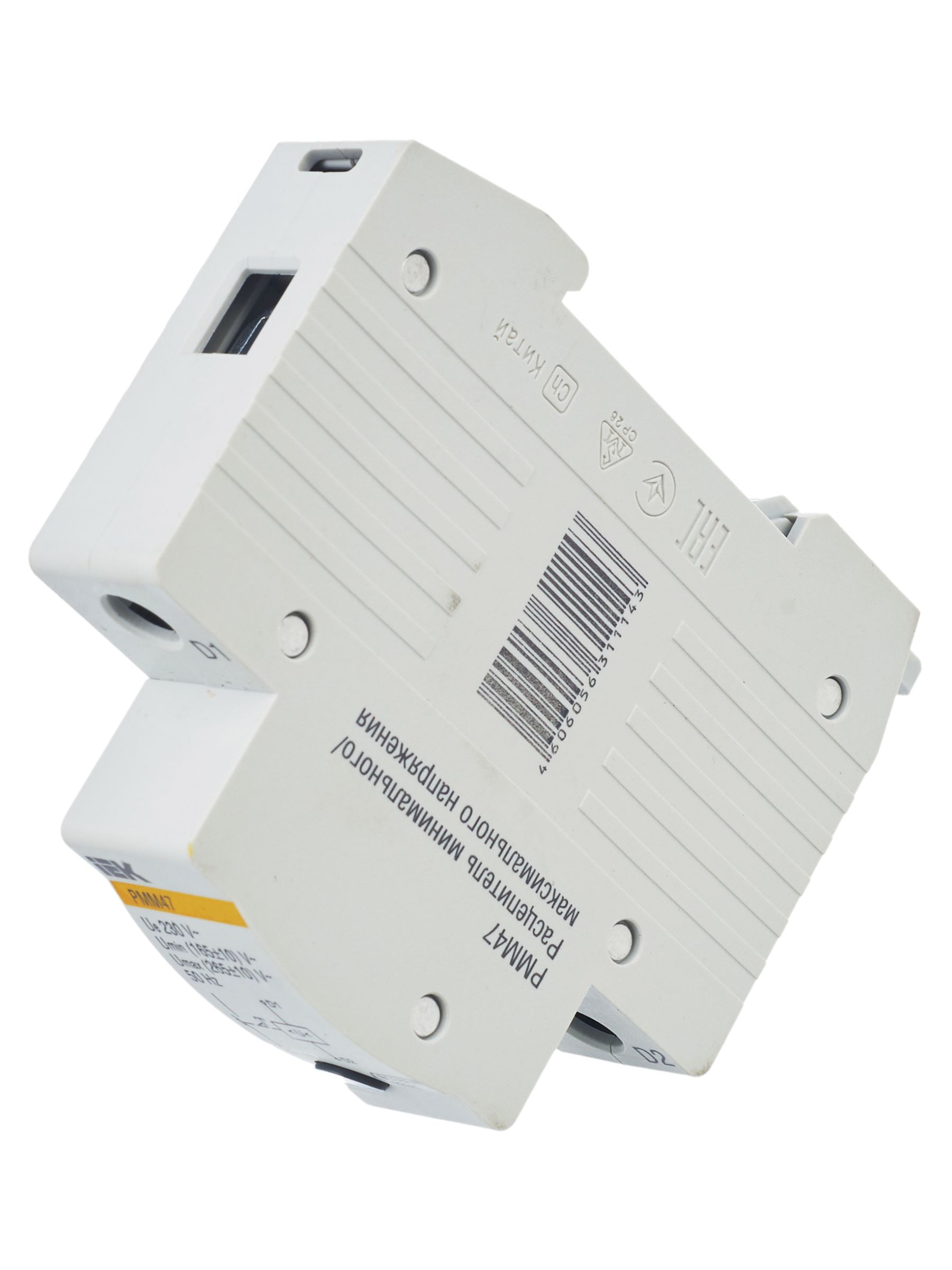

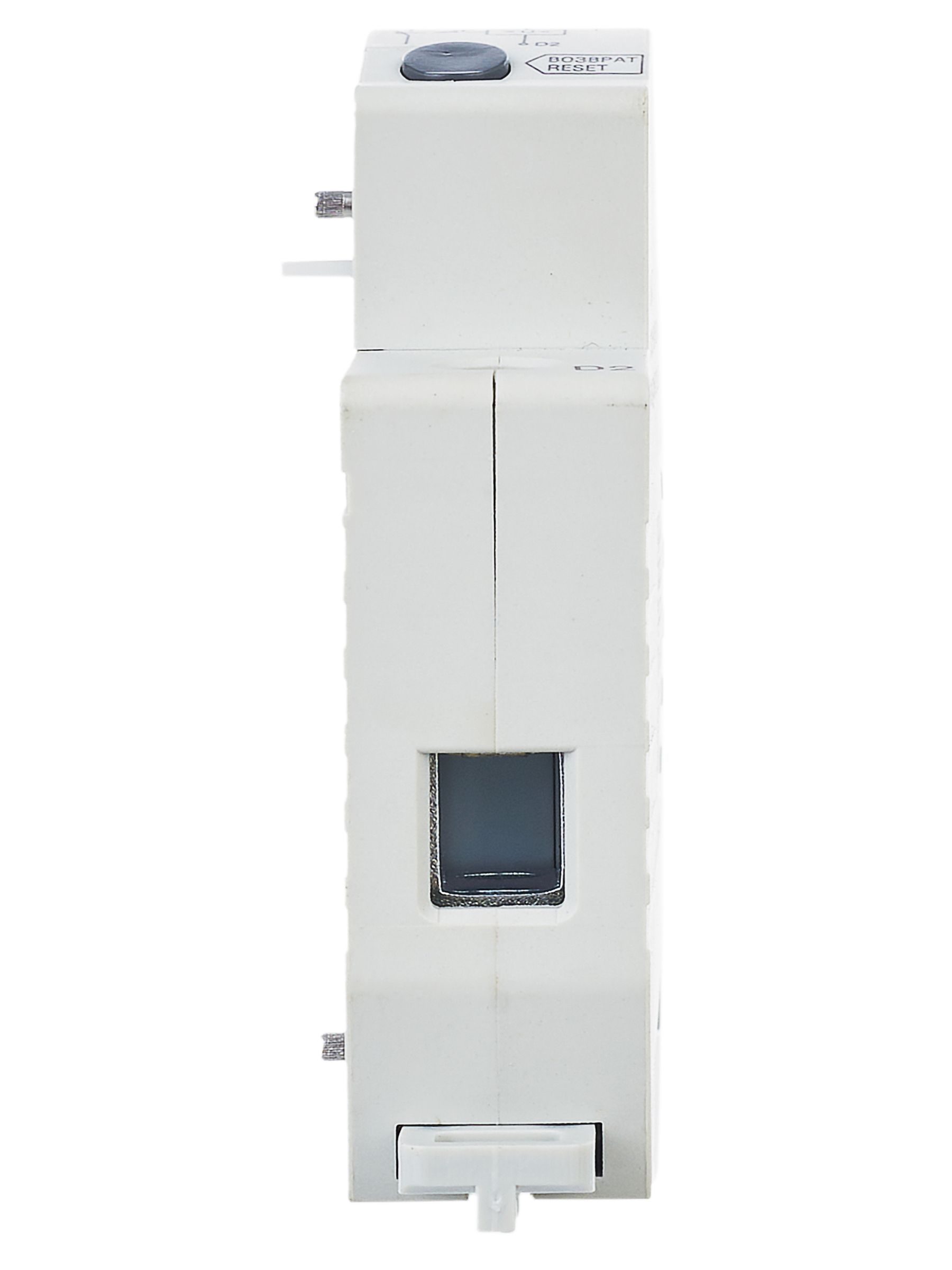

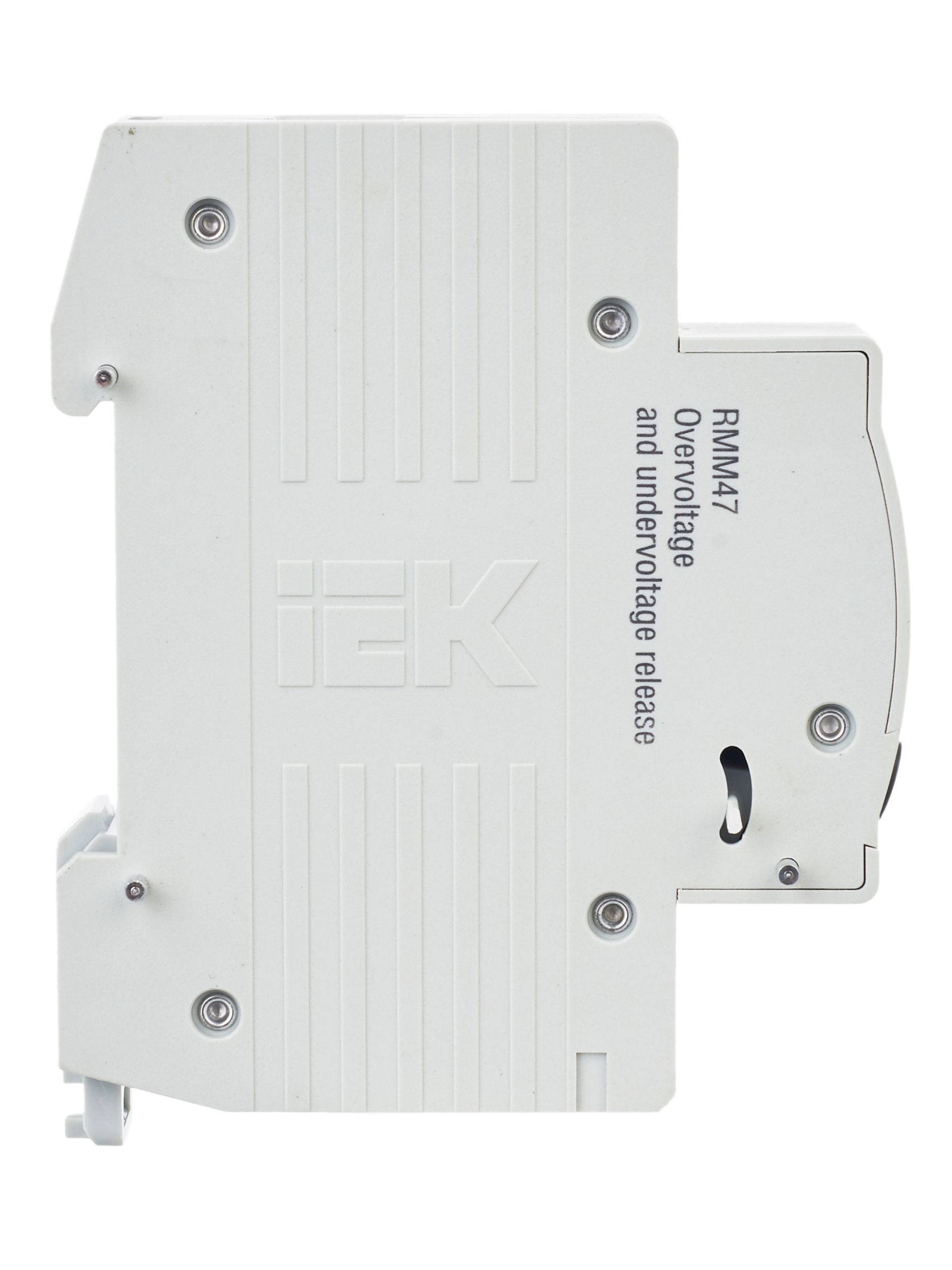

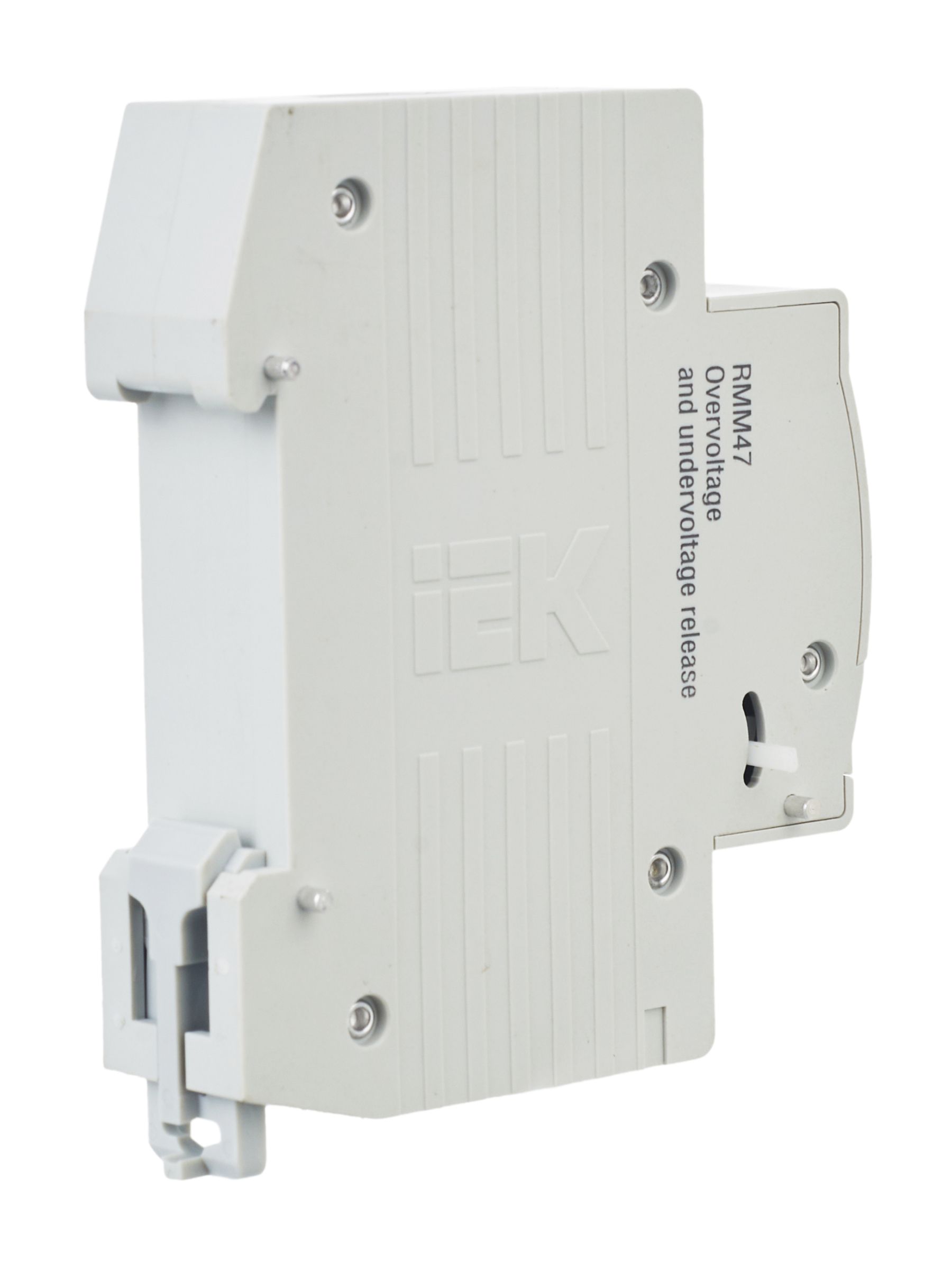

Расцепитель минимального/максимального напряжения РММ47 новая серия на DIN-рейку IEK

Характеристики
Время откл при макс напряж срабатывания
0,05...0,15
Время откл при мин напряж срабатывания
0,2...0,5
Глубина
70.5
Диапазон раб напряжений
50...275
Диапазон рабочих температур
-40...50
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Описание
Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно-, двух- или трехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения сети.
Характеристики
Время откл при макс напряж срабатывания0,05...0,15
Время откл при мин напряж срабатывания0,2...0,5
Глубина70.5
Диапазон раб напряжений50...275
Диапазон рабочих температур-40...50
Кол-во норм разомкнутых - НО контактов0
Кол-во нормально замкнутых - НЗ контактов0
Количество нормально закрытых контактов0
Количество нормально открытых контактов0
Количество переключающих контактов0
Количество сигнальных контактов0
Макс поперечное сечение проводника1...2,5
Мех износостойкость10000
Монтажная ширина1
Напряж срабатывания макс рас-ля265±10
Напряж срабатывания мин рас-ля165±10
Номин коммутируем ток 0,011
Номин раб напряжение230
Режим работыНепрерывный
Совместимость с авт выклВА47-29/100
Степень защиты - IPIP20
Сторона присоединения к авт выклПравая

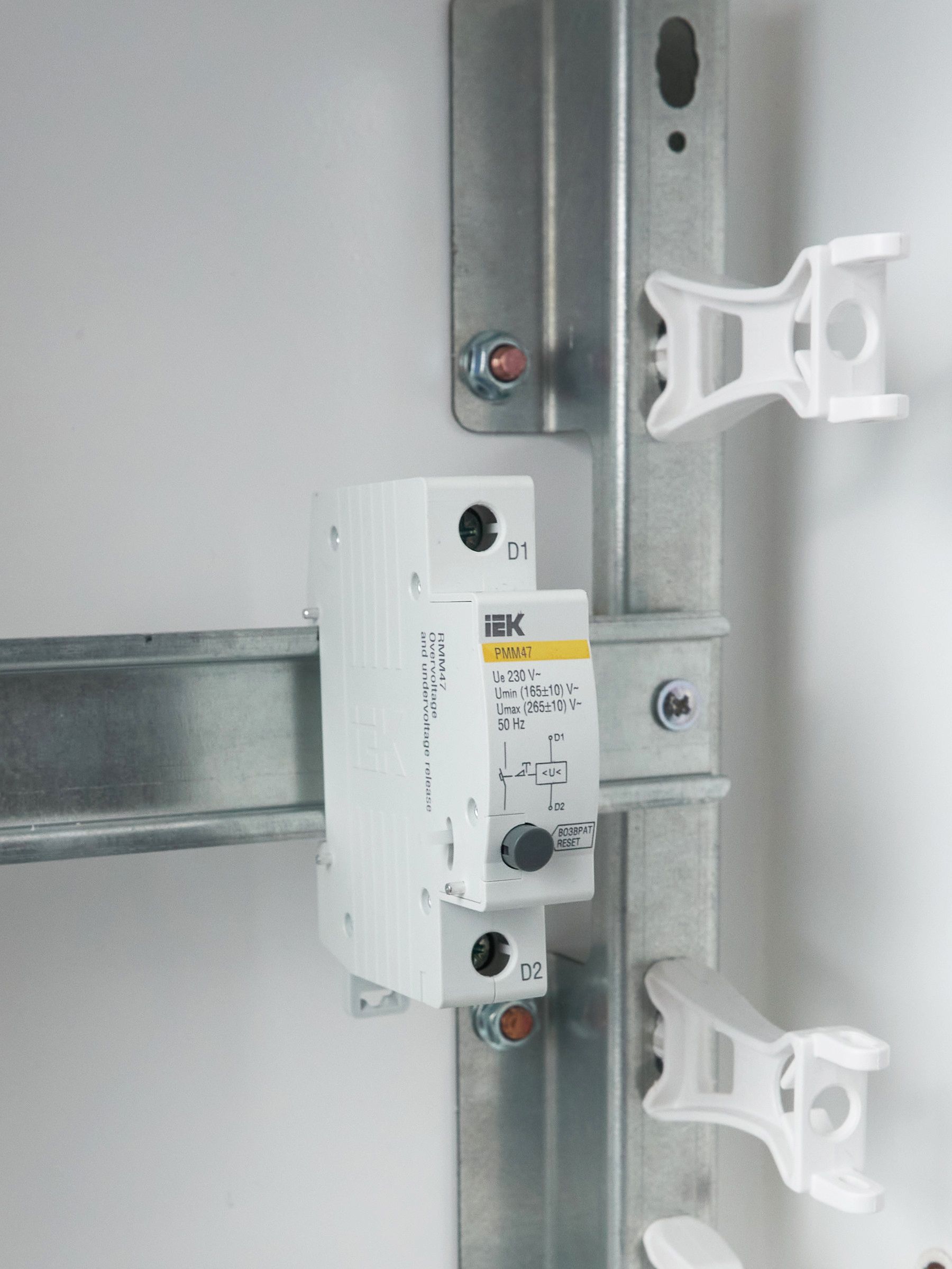

Тип монтажаНа DIN-рейку
Тип оборудованияНезависимый расцепитель (для силовых автоматов)
Тип управляющего напряженияПеременный (AC)
Устанавливается на устройствоАвтоматический выключатель
Частота50 Гц
Ширина17.8
Электр износостойкость4000
Документация
Скачать всю документацию
Сертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (1)
RMM47_passp_ru-eng_7.pdf
pdf, 152.23 KB

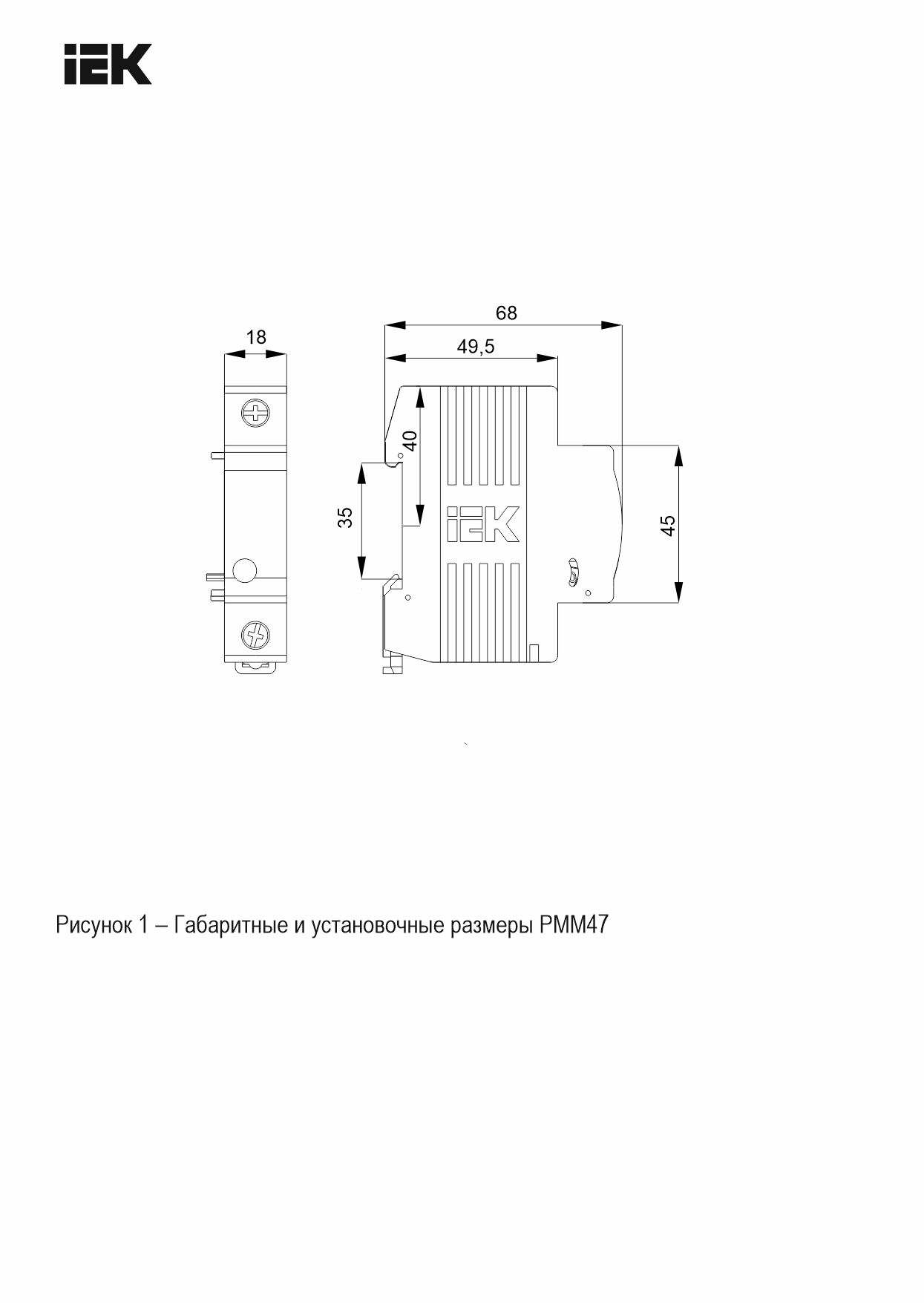

Габаритные чертежи (1)
jpg, 66.22 KB
Схема подключения (1)
jpg, 1.89 MB
