Характеристики
Категория применения
АС-1, АС-3, АС-7а, АС-7b
Кол-во норм разомкнутых - НО контактов
2
Кол-во нормально замкнутых - НЗ контактов
0
Макс мощность ламп накаливания
-
Макс мощность люминесц ламп
-
Модульное исполнение
Да
Монтажная глубина - ниши
68
Описание

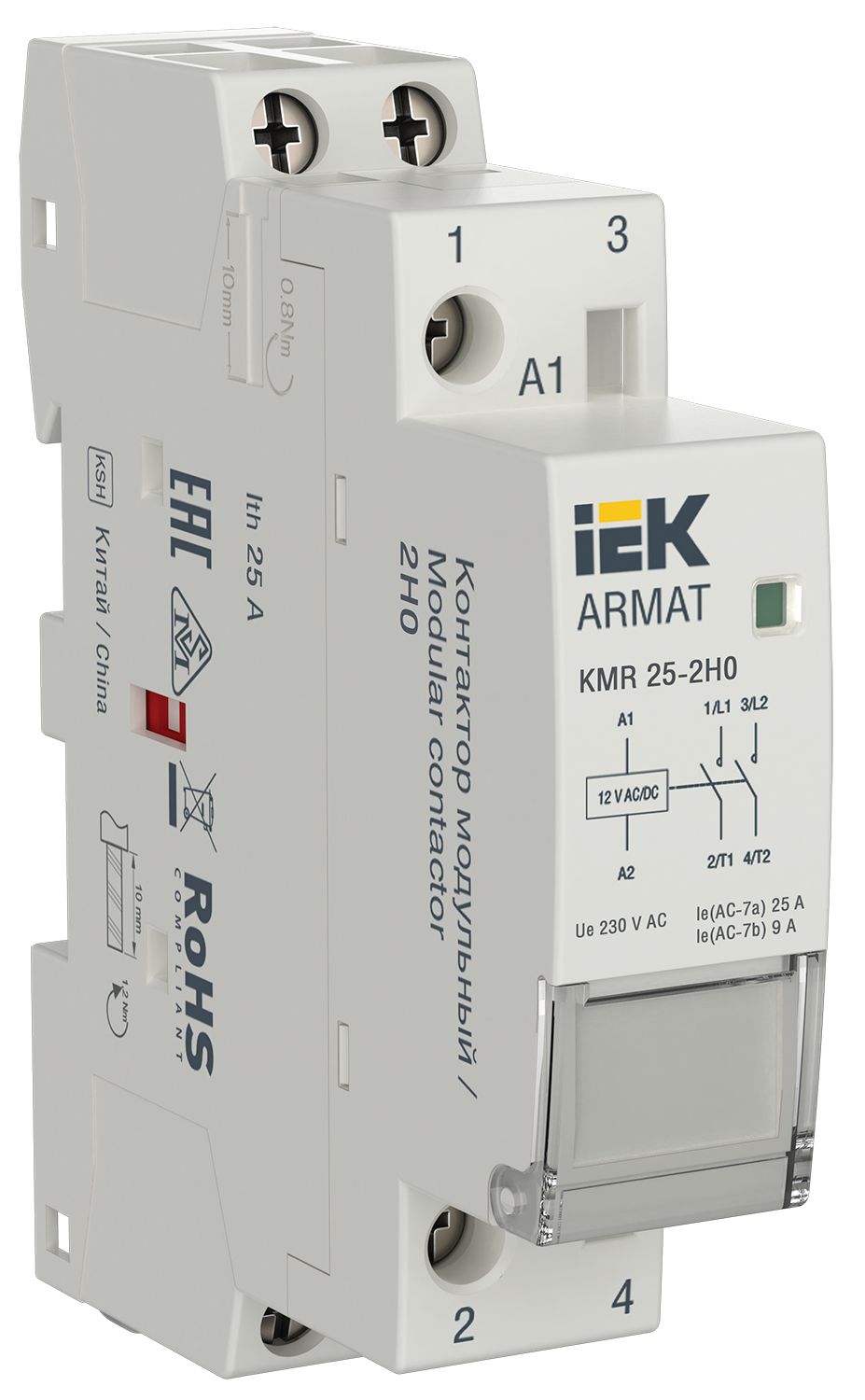

Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В.
Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А.
Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.
Характеристики
| Категория применения | АС-1, АС-3, АС-7а, АС-7b |
|---|---|
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Макс мощность ламп накаливания | - |
| Макс мощность люминесц ламп | - |
| Модульное исполнение | Да |
| Монтажная глубина - ниши | 68 |
| Напряжение цепи управления | 12 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин раб напряжение | 230 |
| Номин рабочий ток Ie при AC-1 400 В | 25 |
| Номинальный рабочий ток | 25 |
| С ручным управлением | Нет |
| Степень защиты - IP | IP20 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Тип напряжения - цепь управления | Перемен./постоян. (AC/DC) |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Условный номин ток короткого замыкания Iq | 3 |
| Ширина по количеству модульных расстояний | 1 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АБ53.В.08230_23.pdf
pdf, 1.1 MB
ЕАЭС RU С-CN.АЯ46.В.48236_26.pdf
pdf, 2.01 MB
Паспорт (1)
Kontaktor_KMR_ARMAT_passp_ru-eng_4.pdf
pdf, 7.6 MB
Листовка (1)
listovka_kontaktory_modulnye_KMR_v1.pdf.pdf
pdf, 2.4 MB
Преимущества (5)

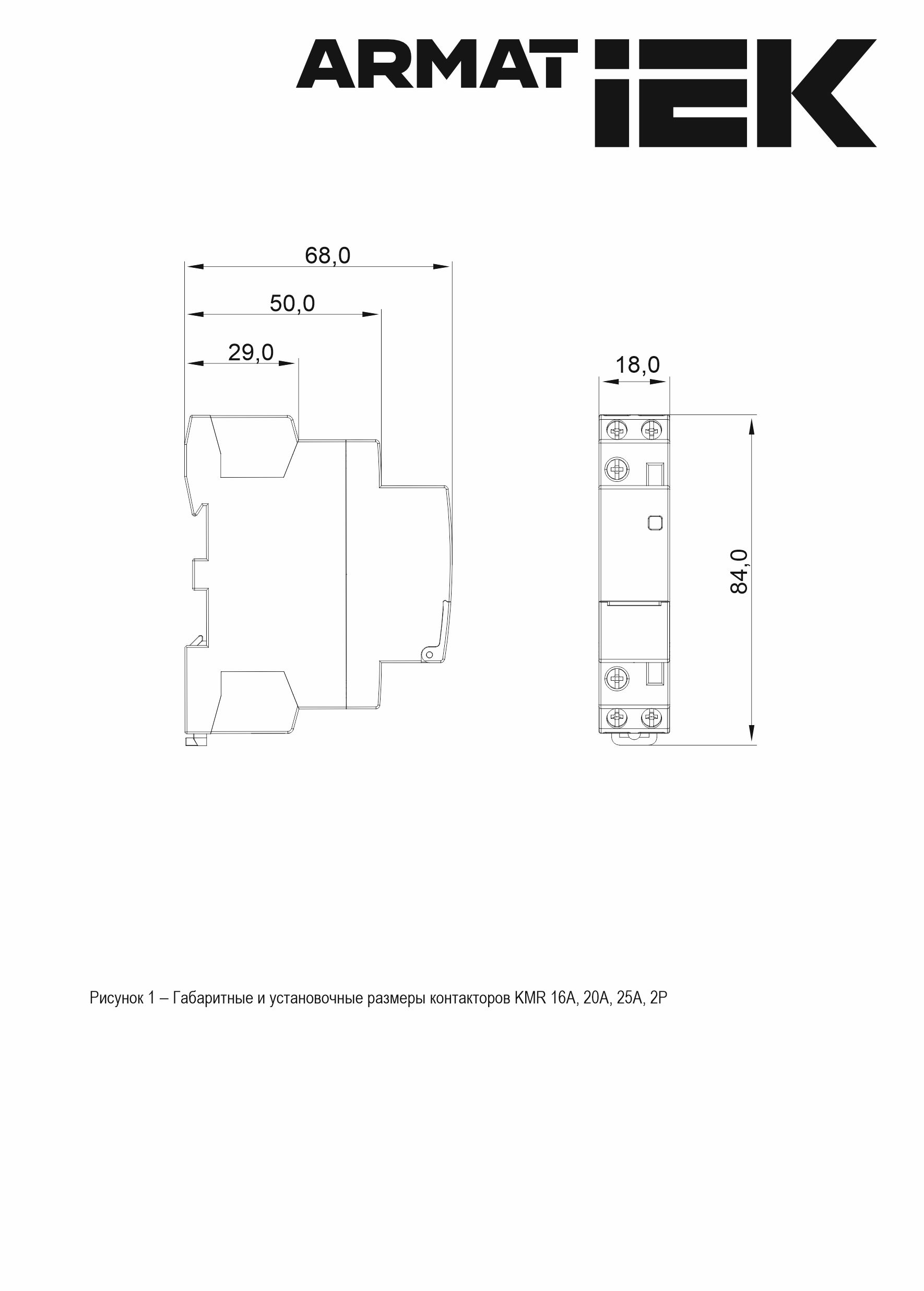

Габаритные чертежи (1)
jpg, 122.79 KB
Схема подключения (1)
jpg, 245.11 KB
