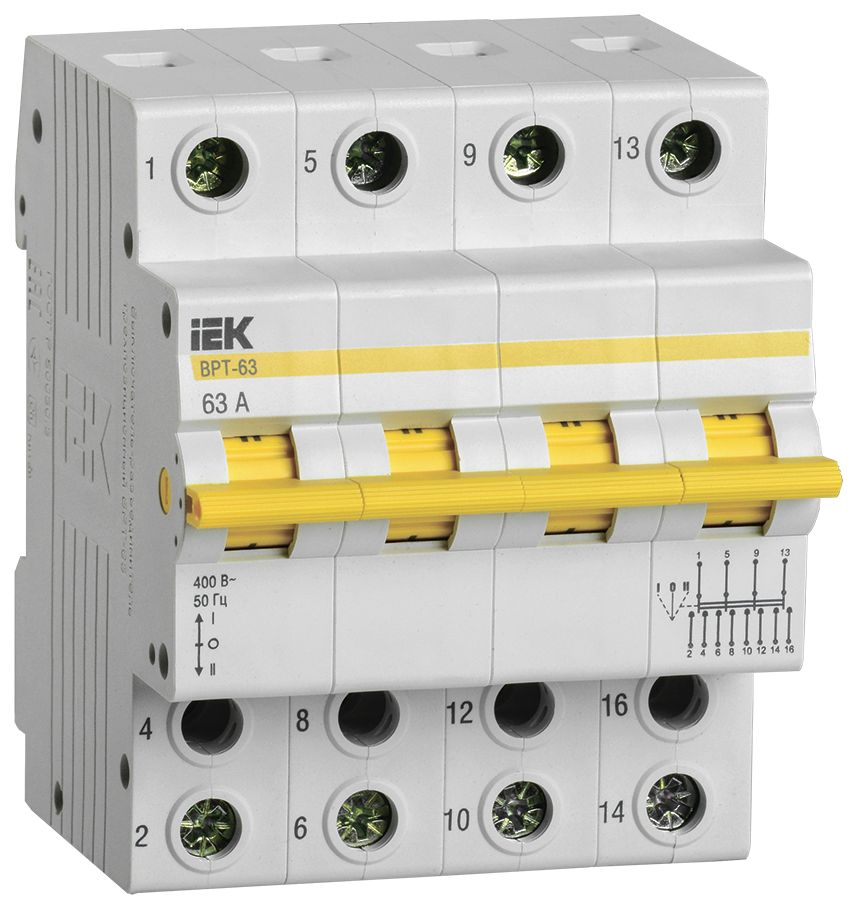

Выключатель-разъединитель трехпозиционный ВРТ-63 4P 63А IEK
Характеристики
Вкл и откл способность
3
Группа механического исполнения
M1
Диапазон рабочих температур
-25...40
Категория применения
АС-22В
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество переключающих контактов
4
Описание
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
Характеристики
| Вкл и откл способность | 3 |
|---|---|
| Группа механического исполнения | M1 |
| Диапазон рабочих температур | -25...40 |
| Категория применения | АС-22В |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 10 |
| Мех износостойкость | 30000 |
| Момент затяжки винтов контактных зажимов | 1.2 |
| Напряжение постоянного тока на один полюс | 48 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 12 |
| Номин отключающая способность | - |
| Номин раб напряжение | 400 |
| Номин ток | 63 |
| Относительная влажность воздуха | 50% при 40°С |
| Рабочее положение | Вертикальное |
| С сигнальной лампой - индикатором | Нет |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Степень защиты - IP | IP20 |
| Тип включения или отключения | Переключатель на 2 направления |
| Тип лампы | Не применимо |
| Тип напряжения | Переменный (AC) |
| Угол возможного отклонения в рабочем положении | 90 |
| Цвет | Серый |
| Частота сети | 50 |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость | 10000 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40227_25.PDF
pdf, 1.12 MB
ЕАЭС RU С-CN.АЯ46.В.49810_26.pdf
pdf, 1.13 MB
Паспорт (1)
VRT_63_passp_ru_eng_6.pdf
pdf, 1.46 MB
Листовка (1)
listovka_VRT-63.pdf
pdf, 2.02 MB
Габаритные чертежи (1)
jpg, 1.93 MB
Схема подключения (1)
jpg, 1.89 MB
