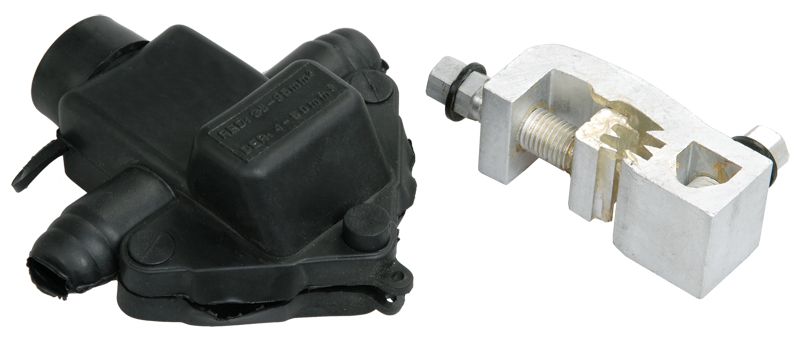

Зажим ответвительный ЗОРЗБ-1 35-70/6-25 (Р 71) IEK
Характеристики
Вес
0,139
Высота
95.0
Длина освобожд от изоляции конца провода
24
Момент срыва головки болта при монтаже СИП
17
Номин напряжение
1000
Номин поперечное сечение ответвления
6...25
Номин поперечное сечение переходной секции
35...70
Описание
Зажимы ЗОРЗБ предназначены для использования с нулевыми проводниками системы СИП с глухозаземленной нейтралью и для устройства линий ответвления от фазных проводников на объектах с низкой влажностью, а также там, где исключено прямое попадание воды непосредственно на зажим.
ЗОРЗБ IEK рассчитаны на разное количество ответвляемых проводников (обозначено цифрой, следующей за аббревиатурой зажима). Буква "С" обозначает тип головки болта ответвления: срывная или несрывная. А набор цифр до и после знака "/" означает диапазон сечений основных и ответвляемых проводников.
Характеристики
| Вес | 0,139 |
|---|---|
| Высота | 95.0 |
| Длина освобожд от изоляции конца провода | 24 |
| Момент срыва головки болта при монтаже СИП | 17 |
| Номин напряжение | 1000 |
| Номин поперечное сечение ответвления | 6...25 |
| Номин поперечное сечение переходной секции | 35...70 |
| Номин ток зажима | 80 |
| Номинальное поперечное сечение ответвления, SM / RM | 6...25 |
| Номинальное сечение главного провода, SE | 35...70 |
| Со срывной головкой болта | Нет |
| Температура эксплуатации | -45...55 |
| Тип изделия/компонента | Сжим ответвительный |
| Тип соединения | Винтовое соединение |
| Ширина | 25 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.41781_25.PDF
pdf, 1.16 MB
ЕАЭС RU С-CN.АЯ46.В.49492_26.pdf
pdf, 1.18 MB
Руководство (1)
Zajim_ZOI_ZORZB_ZSGP_passp_5_DOP_MI.pdf
pdf, 1.38 MB
Паспорт (1)
Zajim_ZOI_ZORZB_ZSGP_passp_5.pdf
pdf, 1.69 MB

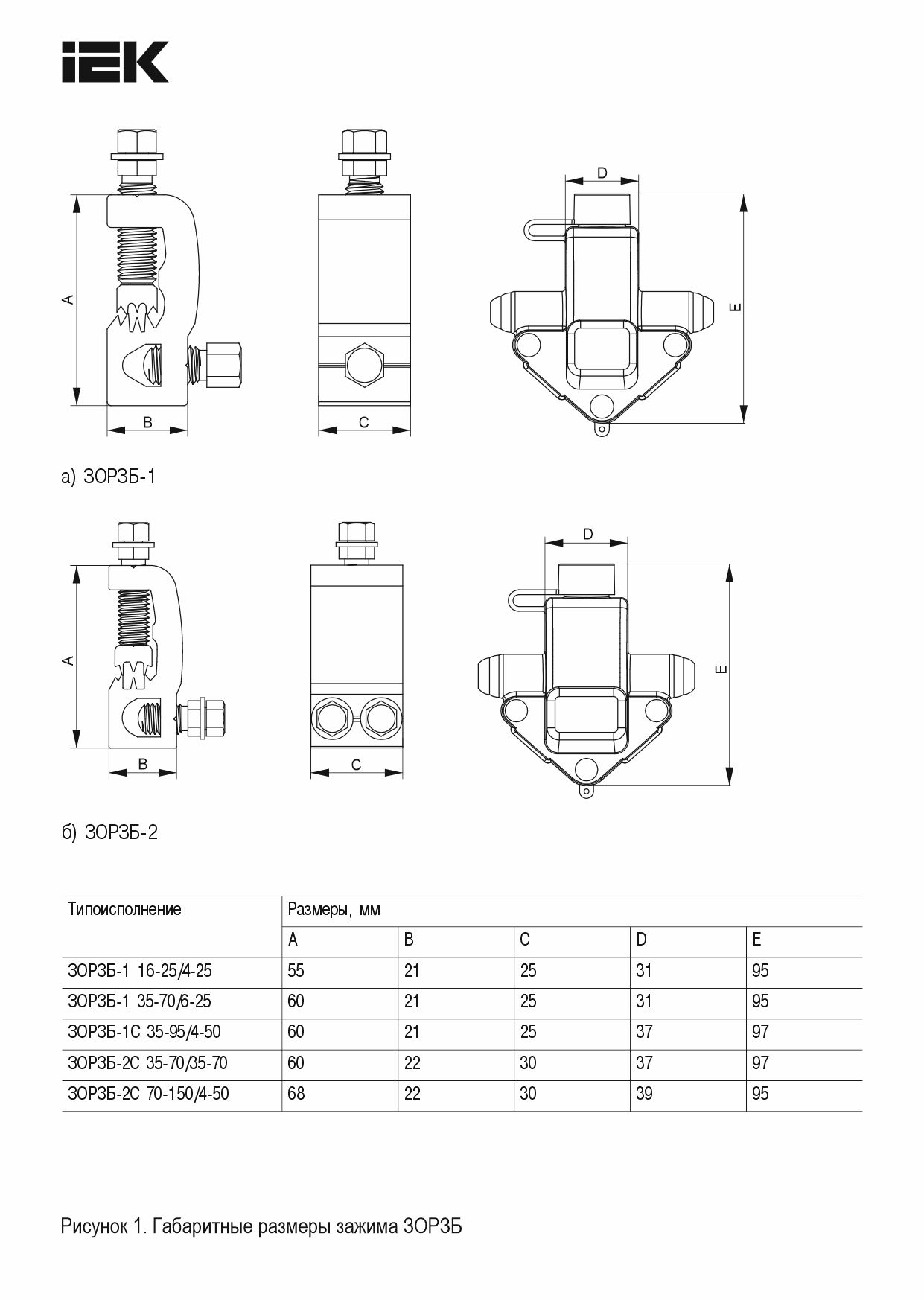

Габаритные чертежи (1)
jpg, 142.61 KB
