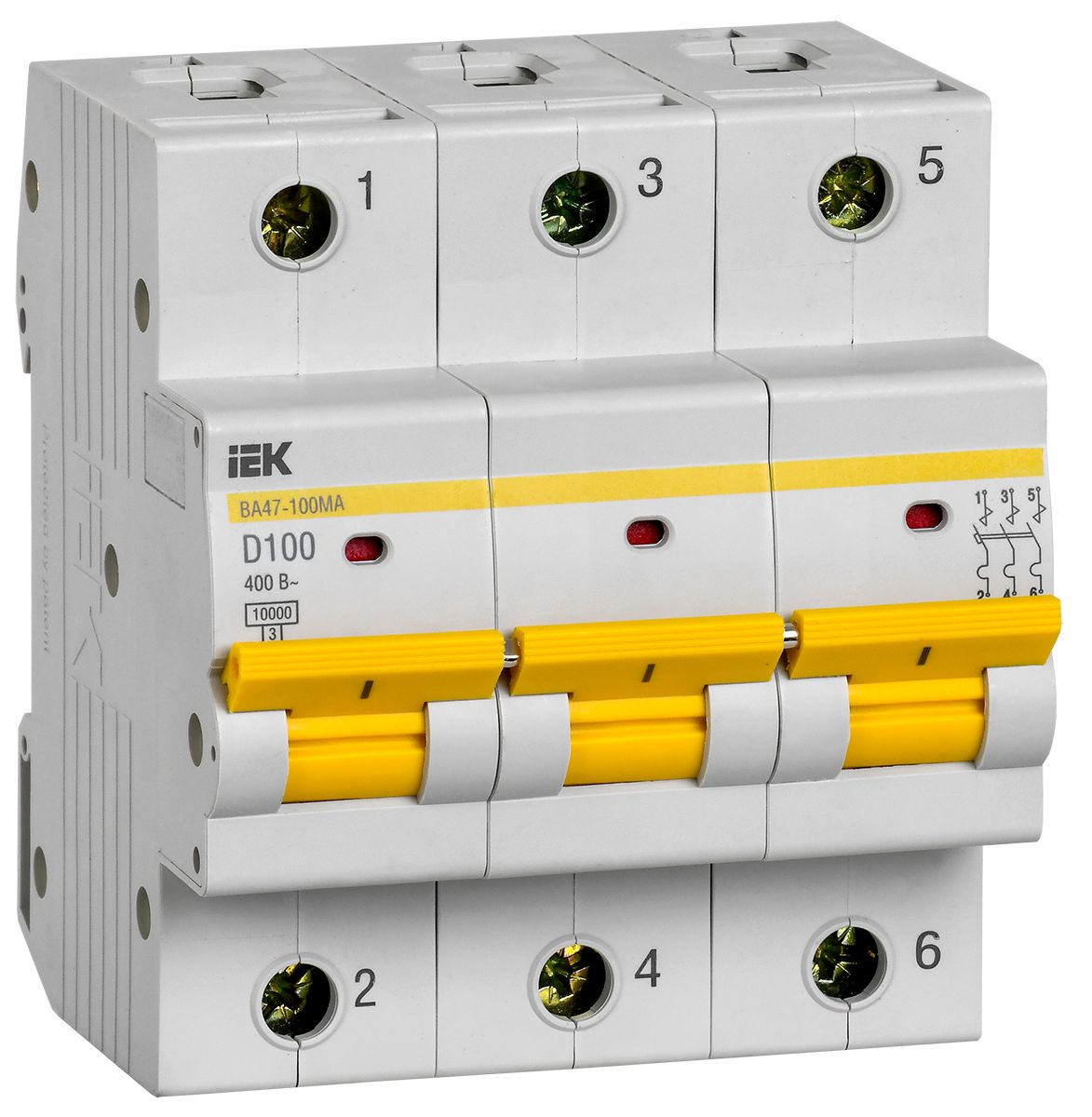

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 100А 10кА D IEK
Характеристики
Вес одного полюса
0,22
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Количество защищенных полюсов
3
Количество полюсов
3
Макс сечение входящего кабеля
35
Мех износостойкость
20000
Описание
Автоматические выключатели ВА47-100МА предназначены для защиты распределительных и групповых цепей, аварийных систем безопасности, систем пожаротушения и вентиляции.
Рекомендуются к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок.
Характеристики
| Вес одного полюса | 0,22 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Макс сечение входящего кабеля | 35 |
| Мех износостойкость | 20000 |
| Наличие теплового расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 100.0 |
| Общ количество полюсов | 3 |
| Отключающая способность | 10 |
| Потери энергии | 45.0 |
| Рабочая температура окружающей среды | 40 |
| Режим работы | Продолжительный-S1 |
| Сечение многожильного гибкого провода | 2,5...35 |
| Сечение одножильного жёсткого провода | 2,5...35 |
| Степень защиты - IP | IP20 |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Переменный (AC) |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 4,5 |
| Электр износостойкость | 8000 |
