ARMAT Аварийный контакт поперечный АП-10 GV2P IEK

Характеристики
Вес
≤ 0,1
Высота
90.0
Глубина
62.0
Износостойкость
50000
Индикация срабатывания
Да
Кол-во норм разомкнутых - НО контактов
2
Кол-во нормально замкнутых - НЗ контактов
0
Описание
Дополнительный аварийный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от сверхтока. Для проверки переключения контактов аварийного срабатывания необходимо нажать кнопку тест. Дополнительный аварийный контакт соответствует требованиям ТР ТС 004/2011
Характеристики
Вес≤ 0,1
Высота90.0
Глубина62.0
Износостойкость50000
Индикация срабатыванияДа
Кол-во норм разомкнутых - НО контактов2
Кол-во нормально замкнутых - НЗ контактов0
Количество переключающих контактов0
Номин напряжение изоляции Ui690
Номин раб напряжение48/130/240/415
Номин рабочий ток Ie при AC-15 230 В0,3
Номин ток AC-15 при номин раб напр 230В0.30
Номин ток AC-15 при номин раб напр 400В0.30
Номин ток DC-13 при номин раб напр 110В0.15
Номин ток DC-13 при номин раб напр 48В0.15
Номин ток DC-13 при номин раб напр 60В0.15
Сечение проводника0,75...1,5
СовместимостьMPCB ARMAT
Степень защиты - IPIP20
Тип монтажаБоковое крепление
Тип подключенияВинтовое соединение
Условн тепловой ток аварийного контакта6.0
Условн тепловой ток доп контакта6.0
Ширина9.0
Документация
Скачать всю документацию
Сертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.38998_25.PDF
pdf, 1.16 MB
Паспорт (3)
Vykluchatel'_GV2P_ARMAT_manual_3.pdf
pdf, 7.7 MB
Vykluchatel'_GV2P_ARMAT_passp_mult_2.pdf
pdf, 7.51 MB
AR.MPCB.001.1_MPCB_ARMAT_passp_ru-en_3.pdf
pdf, 752.09 KB
Листовка (1)
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf
pdf, 286.57 KB

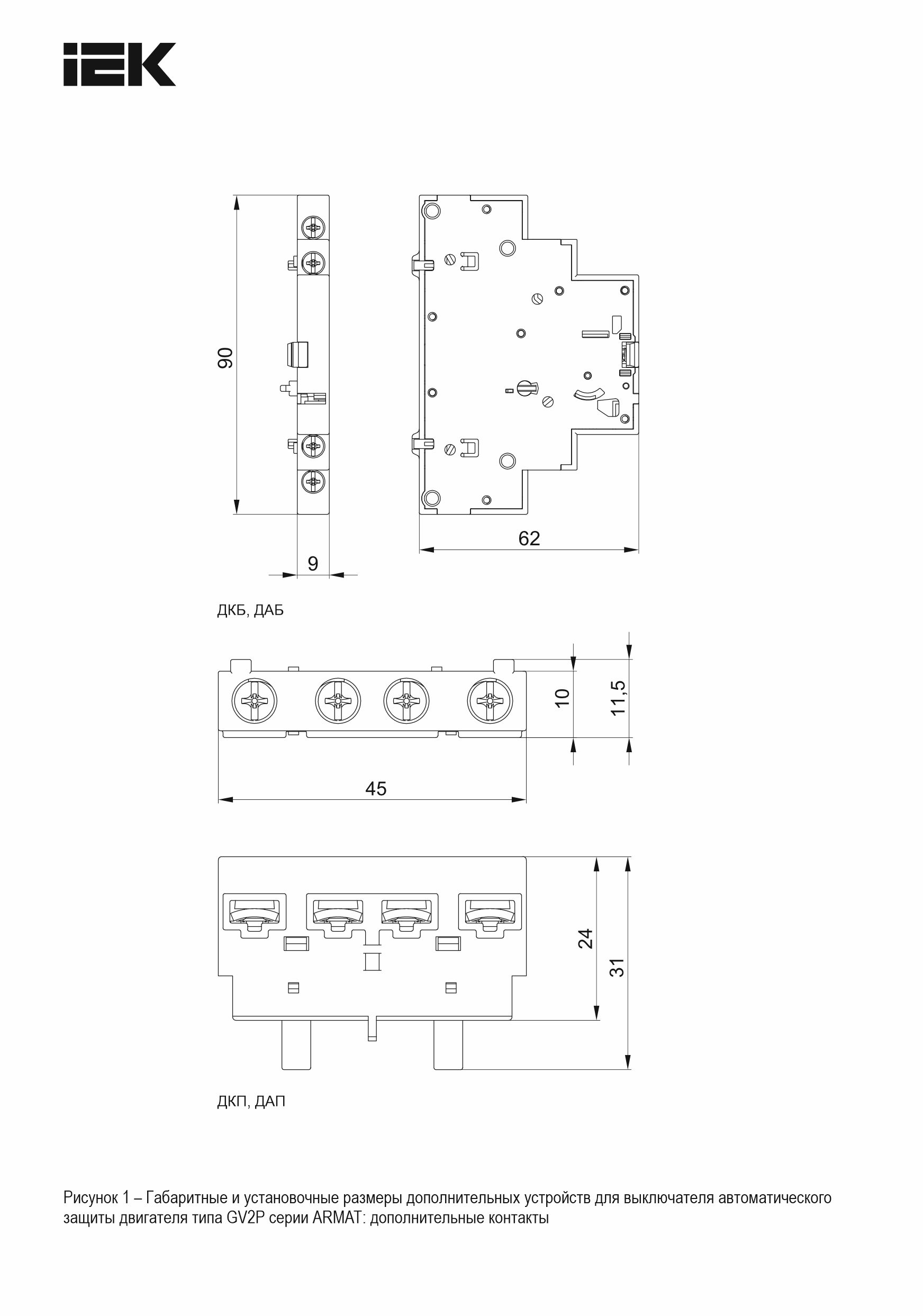

Габаритные чертежи (1)
