Ящик с понижающим трансформатором ЯТП-0,25 400/12-3 36 УХЛ4 IP30 IEK
Характеристики
В сборе в корпусе
Да
Вес
6
Вид системы заземления
TN-S
Вторичное напряжение 1
-
Вторичный номин ток
16
Высота
130
Глубина
155
Описание
Предназначены для питания местного или ремонтного освещения, а также для подключения переносных светильников и инструмента.
Ящики ЯТП имеют разборный металлический корпус, внутри которого установлены:
- однофазный понижающий трансформатор ОСО-0,25 мощностью 250 Вт;
- автоматические выключатели ВА47-29;
- штепсельная розетка.
Характеристики
| В сборе в корпусе | Да |
|---|---|
| Вес | 6 |
| Вид системы заземления | TN-S |
| Вторичное напряжение 1 | - |
| Вторичный номин ток | 16 |
| Высота | 130 |
| Глубина | 155 |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Модульное исполнение | Нет |
| Номин импульсное выдерживаемое напряжение | 2,5 |
| Номин полная мощность | 250 |
| Номин раб напряж вторичной обмотки трансформ | 12±5% |
| Номин раб напряж первичной обмотки трансформ | 400±5% |
| Номин частота | 50 |
| Номин электр прочность изоляции | 600 |
| Отн напряжение короткого замыкания | - |
| Первичное напряжение 1 | - |
| Первичный номин ток | 1 |
| Прочность при коротких замыканиях | 4,5 |
| Сечение жил провода | 1,5...2,5 |
| Степень защиты - IP | IP30 |
| Температура эксплуатации | -5...+40 |
| Тип изоляц материала согл IEC 85 | A |
| Тип кабеля | ВВГ |
| Тип электр соединений функцион блоков | FFX |
| Ширина | 220 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-RU.НА46.В.06424_23.pdf
pdf, 1.72 MB
Паспорт (1)
YATP_0,25_400_12-3_passp_mult_4.pdf
pdf, 1.4 MB
Листовка (1)
listovka_YTP_IP54.pdf
pdf, 163.47 KB

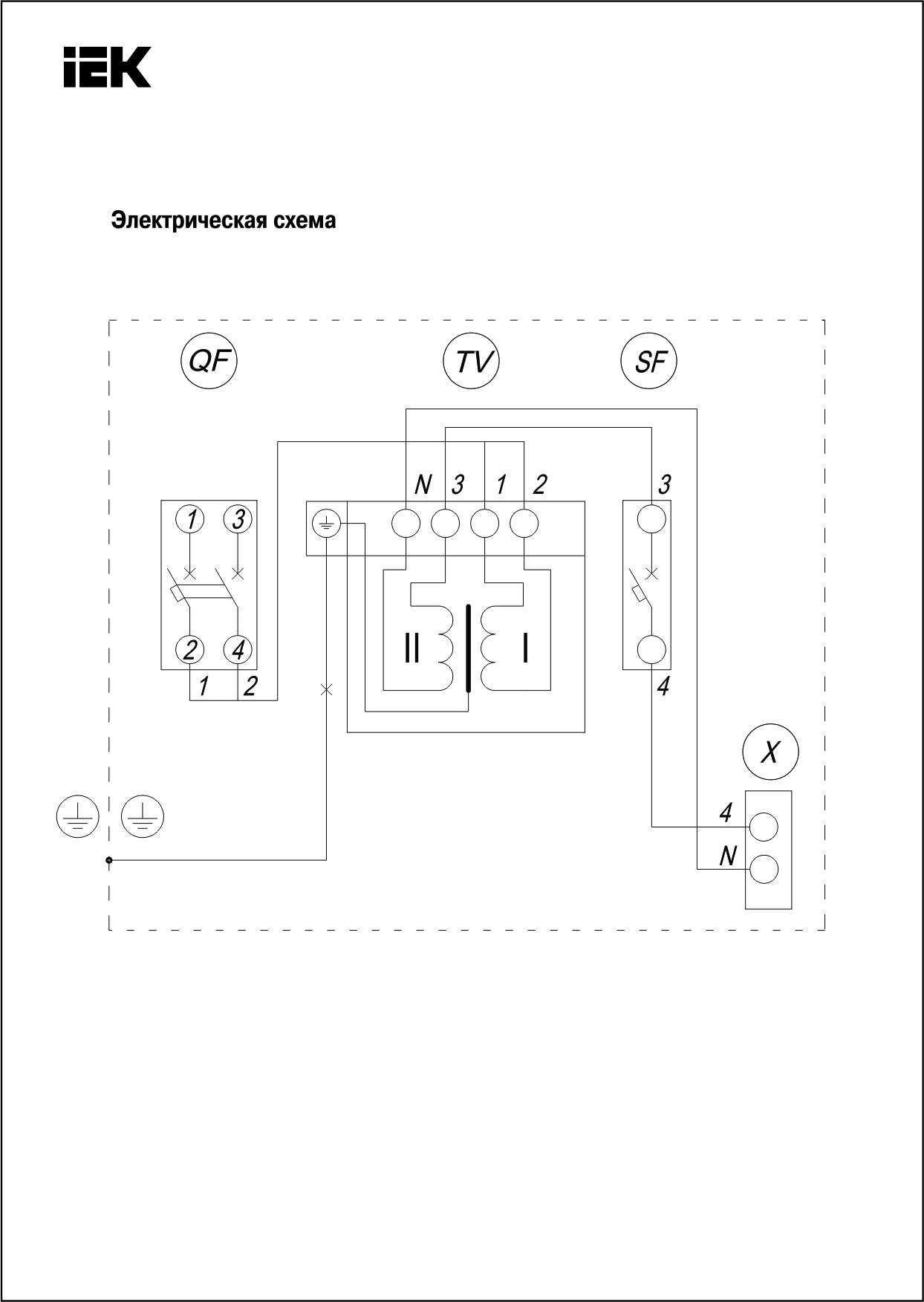

Схема подключения (1)
YaTP_0,25_380_12_3_passport_16042014 - СП.jpg
jpg, 2.27 MB
