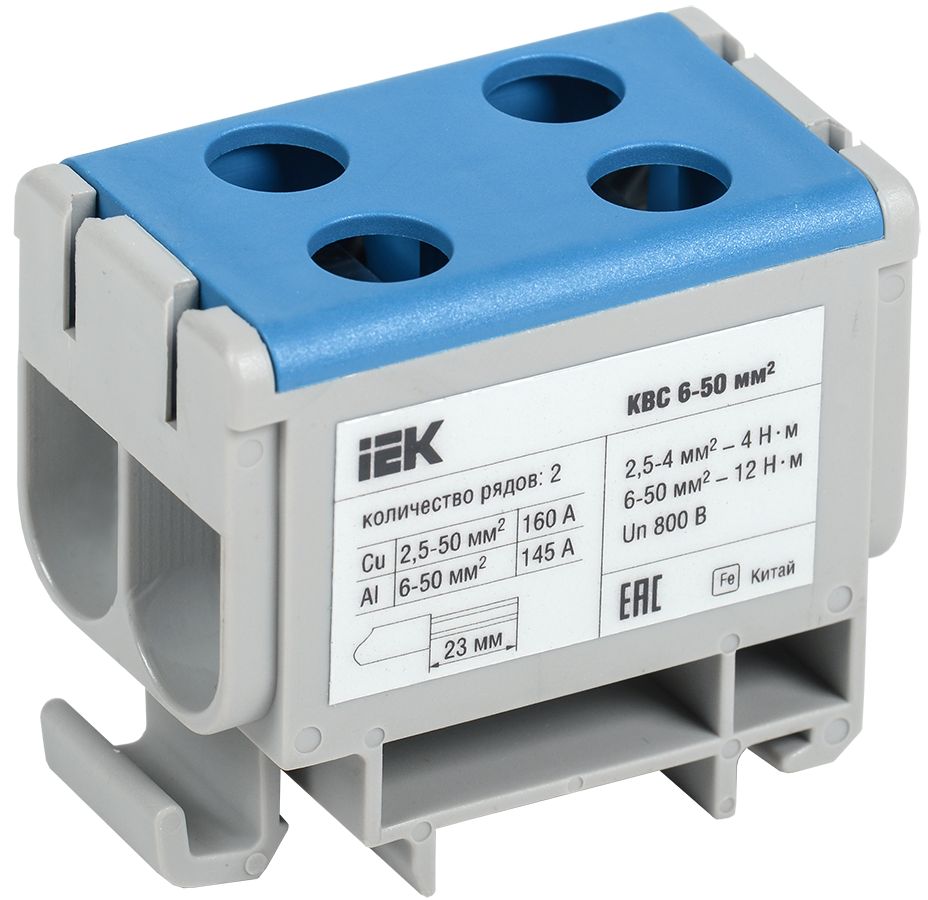

Клемма вводная силовая КВС 6-50мм2 2х-рядная синяя IEK
Характеристики
Возможно использовать с функцией PEN
Нет
Высота
43
Длина
51
Класс негорючести изоляц материала UL94
V0
Климатическое исполнение
УХЛ3
Кол-во в комплекте
8
Количество зажимных клемм на 1 полюс
4
Описание
Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования.
Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 2-х рядное исполнение.
Характеристики
| Возможно использовать с функцией PEN | Нет |
|---|---|
| Высота | 43 |
| Длина | 51 |
| Класс негорючести изоляц материала UL94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 8 |
| Количество зажимных клемм на 1 полюс | 4 |
| Количество полюсов | 2 |
| Макс поперечное сечение проводника | 50 |
| Макс рабочее напряжение Ue | 800 |
| Материал зажима | Алюминий |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Алюминий |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение | 2.5 |
| Модель или исполнение | Трехфазная установка |
| Момент затяжки Нм при сечении проводника | 4 (2,5...4) / 12 (6...50) |
| Номин напряжение изоляции Ui | 800 |
| Номин раб напряжение | 800 |
| Номин раб напряжение переменного тока Ue | ≤ 800 |
| Номин раб напряжение постоянного тока Ue | ≤ 800 |
| Номин ток In | Сu: 160 / Al: 145 |
| Номин частота | 50 |
| Номинальная способность к присоединению | Сu: 2,5...50 / Al: 6...50 |
| Относительная влажность воздуха | > 75 |
| Рабочая температура | -40...85 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 2,5...50 |
| Сечение одножильного жёсткого провода | 2,5...50 |
| Степень защиты - IP | IP20 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Синий/голубой |
| Ширина | 30 |
| Ширина или размер ячейки | 30.0 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40245_25.PDF
pdf, 1.14 MB
ЕАЭС RU С-CN.АЯ46.В.49806_26.pdf
pdf, 1.13 MB
Паспорт (1)
KVS_passport_2.pdf
pdf, 1.86 MB
Листовка (1)
listovka_Klemmy_silovye_KVS_v2.pdf
pdf, 150.57 KB
Габаритные чертежи (1)
jpg, 2.03 MB

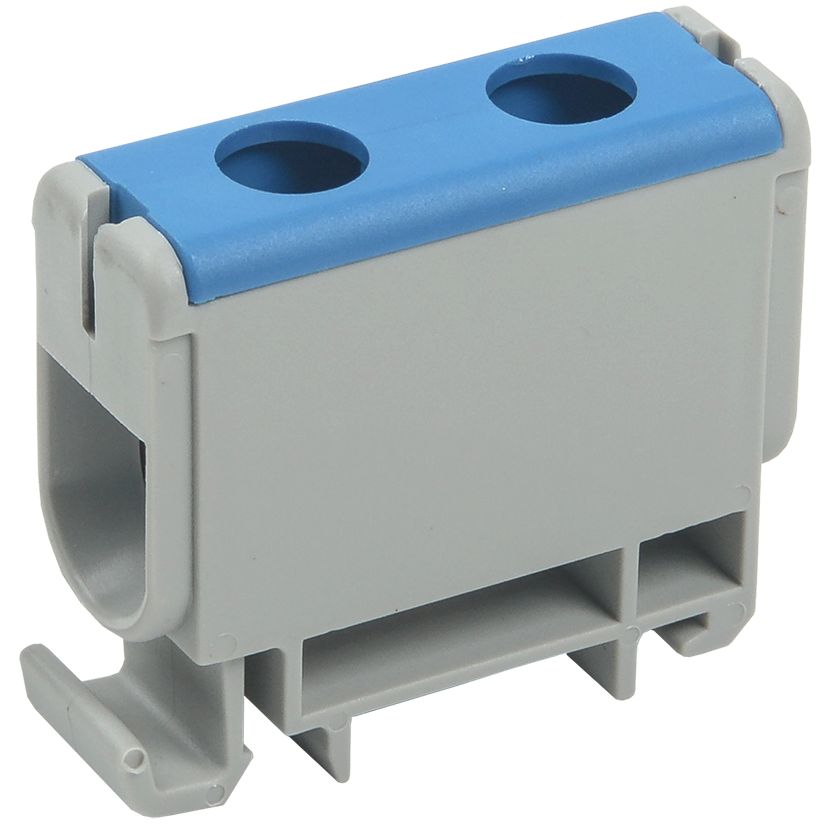

Аналоги
