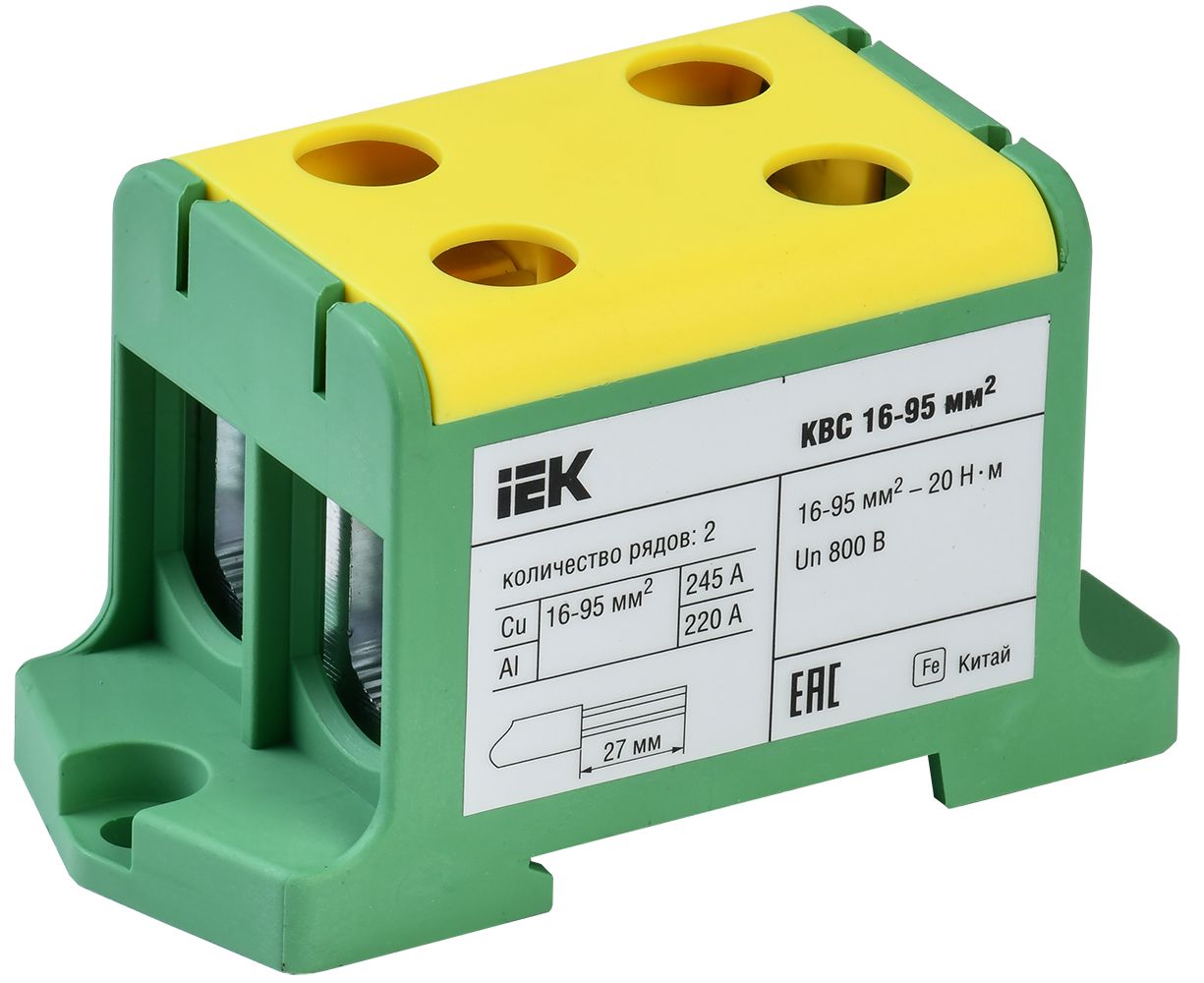

Клемма вводная силовая КВС 16-95мм2 2х-рядная PE IEK
Характеристики
Возможно использовать с функцией PEN
Да
Высота
50
Длина
88
Класс негорючести изоляц материала UL94
V0
Климатическое исполнение
УХЛ3
Кол-во в комплекте
6
Количество зажимных клемм на 1 полюс
4
Описание
Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования.
Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 2-х рядное исполнение.
Характеристики
| Возможно использовать с функцией PEN | Да |
|---|---|
| Высота | 50 |
| Длина | 88 |
| Класс негорючести изоляц материала UL94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 6 |
| Количество зажимных клемм на 1 полюс | 4 |
| Количество полюсов | 2 |
| Макс поперечное сечение проводника | 95 |
| Макс рабочее напряжение Ue | 800 |
| Материал зажима | Алюминий |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Алюминий |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение | 16.0 |
| Модель или исполнение | Заземляющая PEN |
| Момент затяжки Нм при сечении проводника | 20 |
| Номин напряжение изоляции Ui | 800 |
| Номин раб напряжение | 800 |
| Номин раб напряжение переменного тока Ue | ≤ 800 |
| Номин раб напряжение постоянного тока Ue | ≤ 800 |
| Номин ток In | Сu: 245 / Al: 220 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 16...95 |
| Относительная влажность воздуха | > 75 |
| Рабочая температура | -40...85 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 16...95 |
| Сечение одножильного жёсткого провода | 16...95 |
| Степень защиты - IP | IP20 |
| Тип монтажа | DIN-рейка / винт |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Желто-зеленый |
| Ширина | 42 |
| Ширина или размер ячейки | 42.0 |
