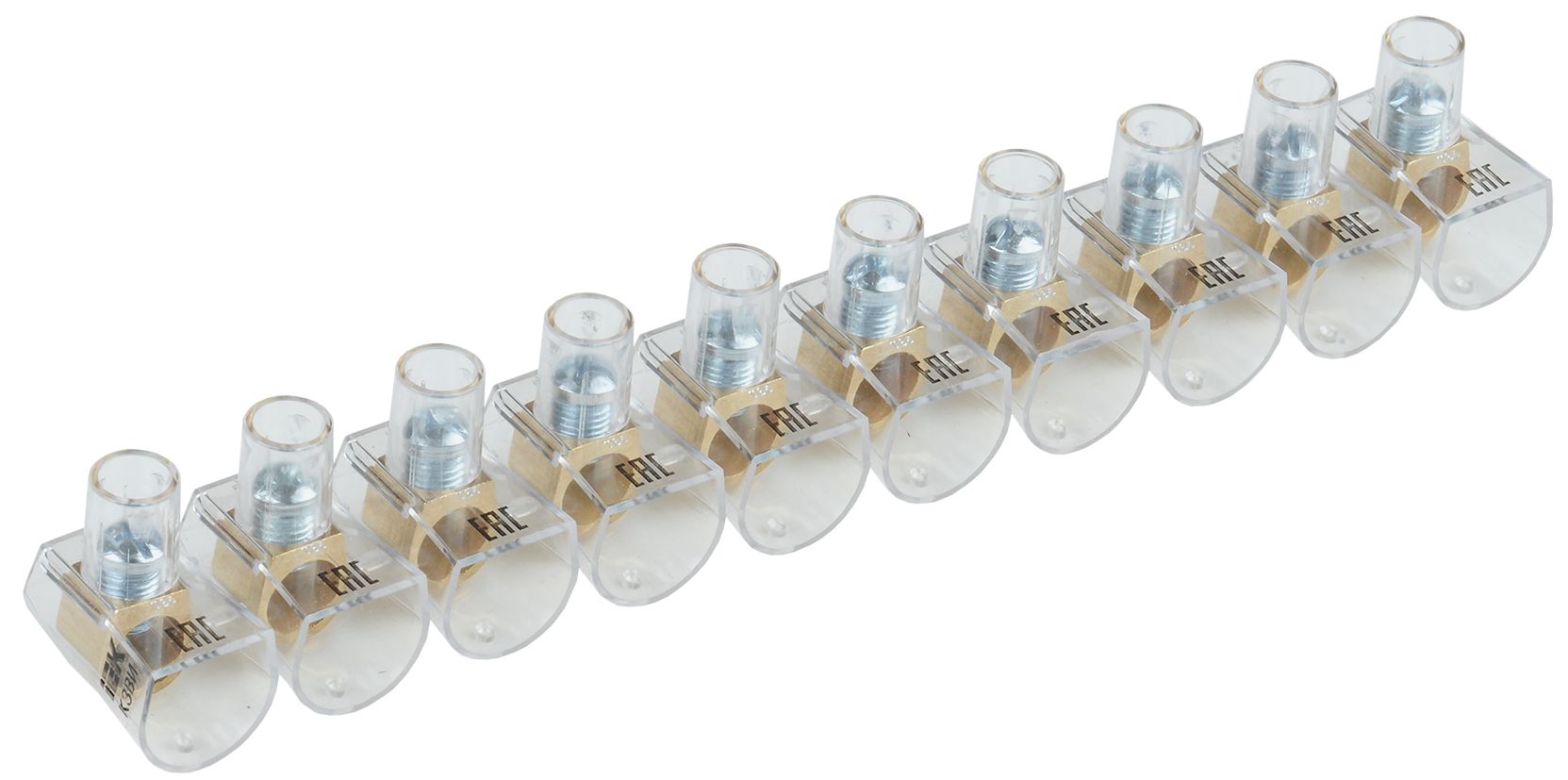

Зажим винтовой концевой изолированный КЗВИ 16мм2 (10x1) IEK
Характеристики
Высота
32,7
Высота самой нижней позиции для монтажа
33.0
Длина
31
Допустимый длительный ток
75
Климатическое исполнение
УХЛ3.1
Кол-во в комплекте
5
Количество зажимных клемм на 1 полюс
1
Описание
Зажим концевой применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Характеристики
| Высота | 32,7 |
|---|---|
| Высота самой нижней позиции для монтажа | 33.0 |
| Длина | 31 |
| Допустимый длительный ток | 75 |
| Климатическое исполнение | УХЛ3.1 |
| Кол-во в комплекте | 5 |
| Количество зажимных клемм на 1 полюс | 1 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 2х16 |
| Макс рабочее напряжение Ue | 450 |
| Материал зажима | Латунь |
| Материал изоляции корпуса | Прочее |
| Место соединения | Сверху |
| Момент затяжки Нм при сечении проводника | 3,5 |
| Номин напряжение изоляции Ui | 500 |
| Номин раб напряжение | 450 |
| Номин раб напряжение переменного тока Ue | 450 |
| Номин раб напряжение постоянного тока Ue | 450 |
| Номин ток In | 75 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 2х6...2х16 |
| Проверенная на взрывоопасность по Ex e | Нет |
| Прозрачный | Да |
| Рабочая температура | -25...85 |
| Распространяет горение | Нет |
| Сечение многожильного гибкого провода | 2х16 |
| Сечение многожильного провода без наконечника | 2х16 |
| Сечение одножильного жёсткого провода | 2х16 |
| Степень защиты - IP | IP20 |
| Тип изделия/компонента | Зажим ЗВИ |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Прочее |
| Ширина | 22,5 |
| Ширина или размер ячейки | 22.5 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40260_25.PDF
pdf, 1.17 MB
ЕАЭС RU С-CN.АЯ46.В.49750_26.pdf
pdf, 1.2 MB
Паспорт (1)
KZVI_passport_022017_A6.pdf
pdf, 1.9 MB
Листовка (1)
listovka_IEK_ZVI_view_5.pdf
pdf, 1.64 MB
Габаритные чертежи (1)
KZVI_passport_122016_A6 - ГЧ.jpg
jpg, 2.13 MB
