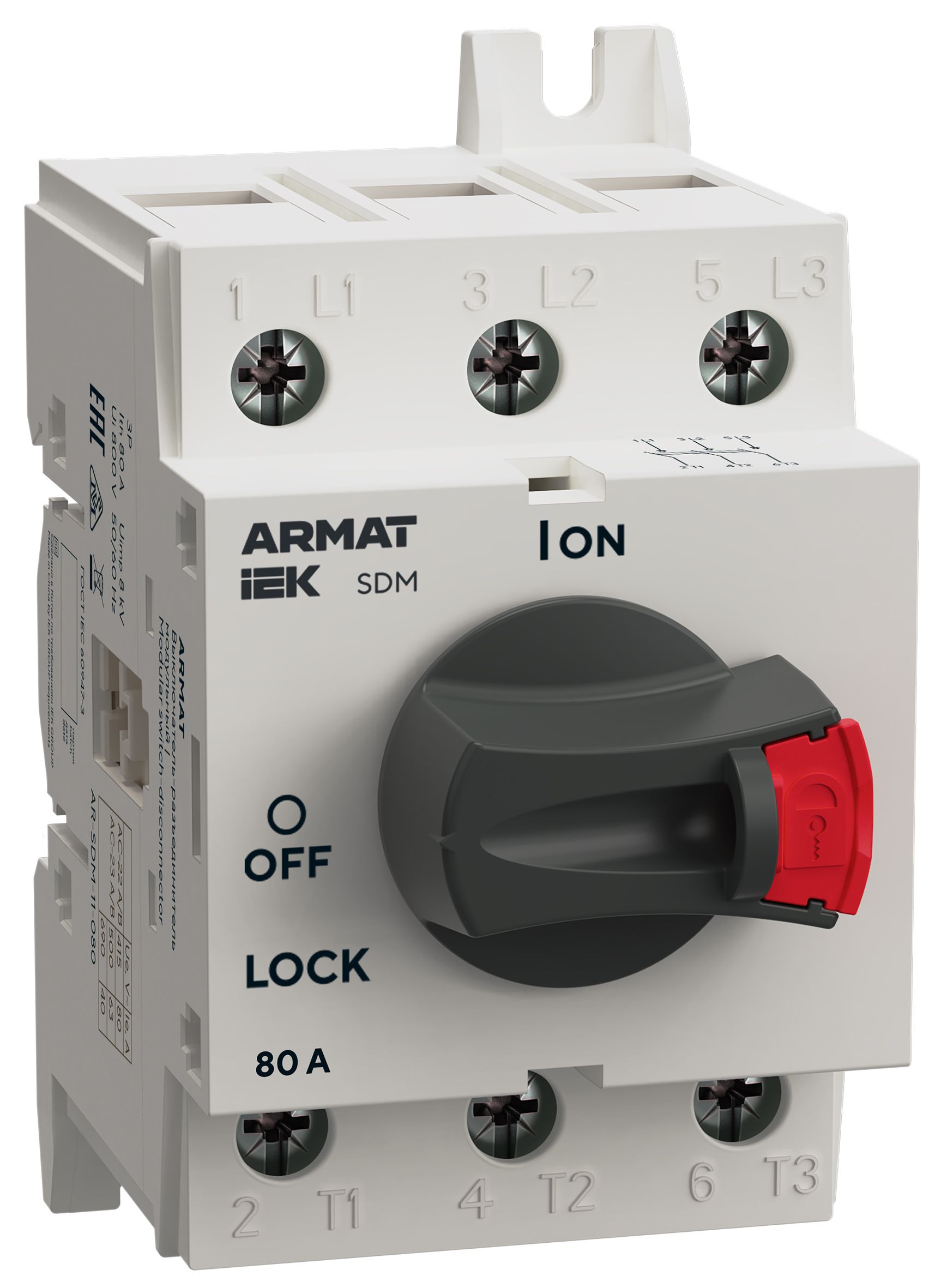

ARMAT Выключатель-разъединитель SDM 3P 80А IEK
Характеристики
В сборе в корпусе
Да
Количество полюсов
3
Модель или исполнение
Переключатель ВКЛ/ОТКЛ
Номин коммутируем мощность при AC-3 400 В
37.0
Номин продолжительный ток Iu
80
Подходит для монтажа на передней стенке
Да
Подходит для напольного монтажа
Нет
Описание
Выключатель-разъединитель модульный типа SDM серии ARMAT предназначен для коммутации электрических цепей переменного тока напряжением до 690В. Применяется в системах распределения и управления электроэнергией в качестве главного и секционного выключателя, аварийного выключателя или переключателя нагрузки. Доступны исполнения в пластиковых и алюминиевых боксах со степенью защиты IP67.
Характеристики
| В сборе в корпусе | Да |
|---|---|
| Количество полюсов | 3 |
| Модель или исполнение | Переключатель ВКЛ/ОТКЛ |
| Номин коммутируем мощность при AC-3 400 В | 37.0 |
| Номин продолжительный ток Iu | 80 |
| Подходит для монтажа на передней стенке | Да |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Нет |
| Подходит для установки в распредел платы | Да |
| Степень защиты - IP передняя сторона | IP20 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48234_26.pdf
pdf, 1.14 MB
SWN_SDM_IEK_ARMAT_NIEC (KEDU)_037_2031.pdf
pdf, 2.58 MB
Руководство (1)
jpg, 222.58 KB
Паспорт (1)
SMD_ARMAT_passp_ru-eng_3.pdf
pdf, 1.84 MB
Листовка (1)
Listovka_vyklyuchatel_razedinitel_SDM.pdf
pdf, 346.81 KB

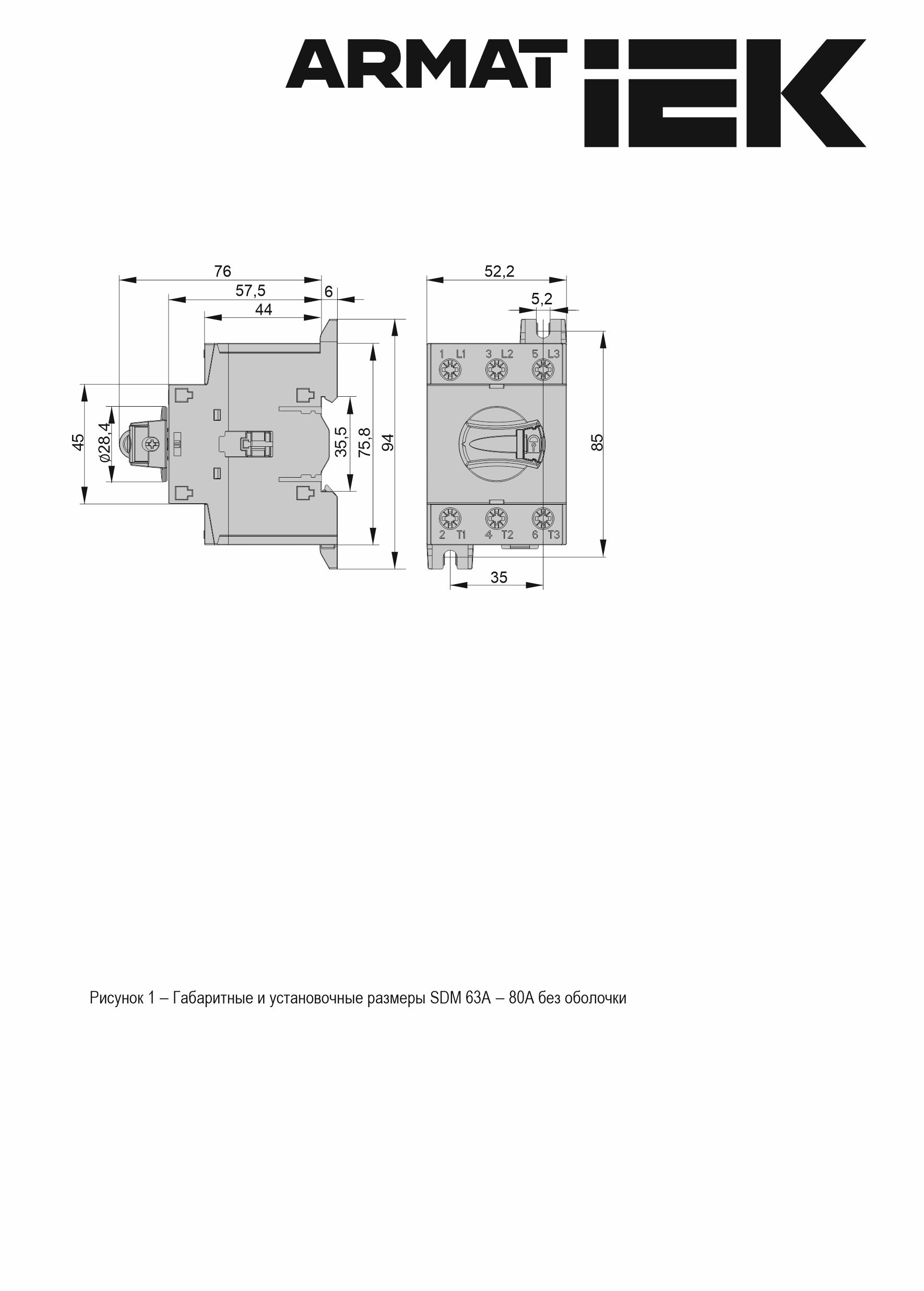

Габаритные чертежи (1)
jpg, 137.46 KB
