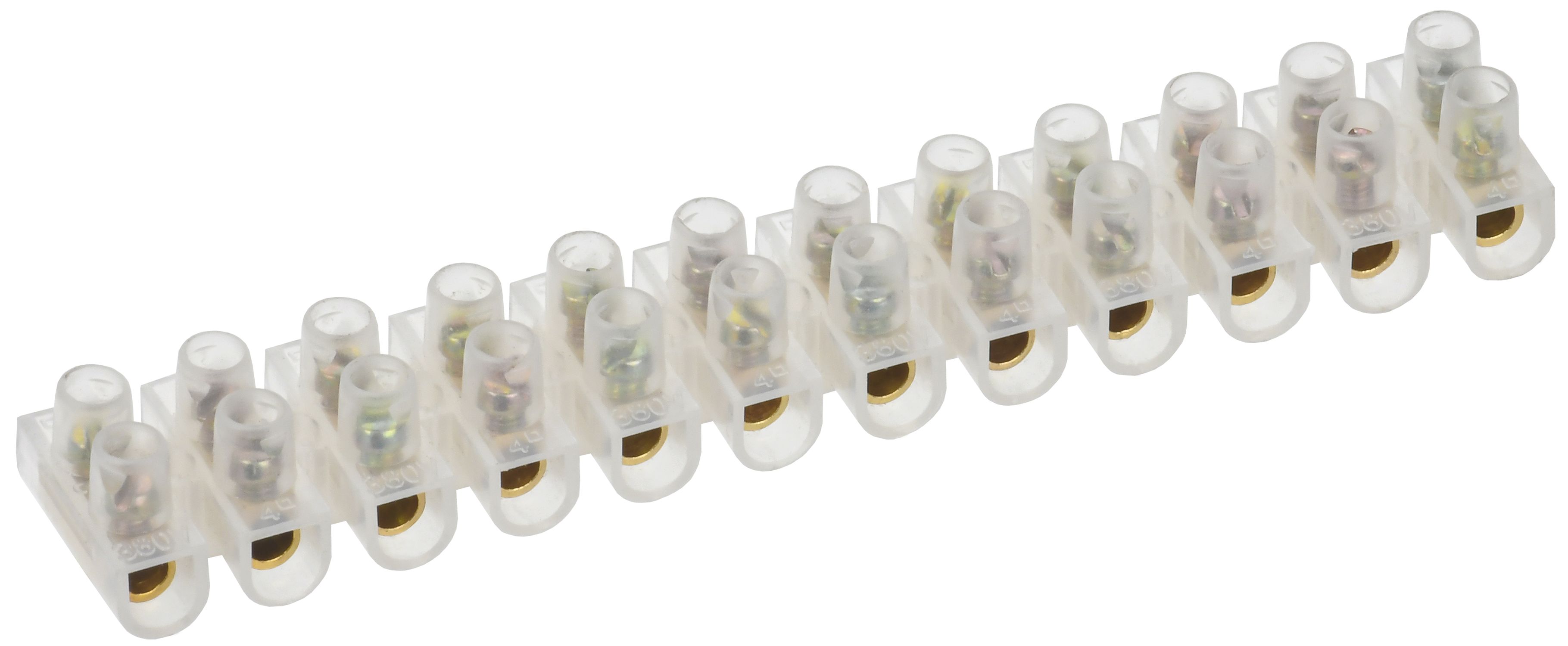

Зажим контактный винтовой ЗВИ-3 н/г 1,0-2,5мм2 12пар IEK
Характеристики
Высота
11
Длина
92
Допустимый длительный ток
3
Климатическое исполнение
УХЛ3.1
Количество зажимных клемм на 1 полюс
2
Количество полюсов
12
Макс рабочее напряжение Ue
400
Описание
Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.Изоляционный каркас изготовлен из белого негорючего полистирола.
Характеристики
| Высота | 11 |
|---|---|
| Длина | 92 |
| Допустимый длительный ток | 3 |
| Климатическое исполнение | УХЛ3.1 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество полюсов | 12 |
| Макс рабочее напряжение Ue | 400 |
| Материал зажима | Латунь |
| Материал изоляции корпуса | Полистирол |
| Материал корпуса | Полистирол |
| Место соединения | Сбоку (поперечное) |
| Момент затяжки Нм при сечении проводника | 0,8 |
| Номин напряжение изоляции Ui | 450 |
| Номин раб напряжение | 400 |
| Номин ток In | 3 |
| Прозрачный | Нет |
| Рабочая температура | -25...110 |
| Распространяет горение | Нет |
| Сечение многожильного гибкого провода | 1,0...2,5 |
| Сечение одножильного жёсткого провода | 1,0...2,5 |
| Степень защиты - IP | IP00 |
| Тип изделия/компонента | Зажим ЗВИ |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Белый |
| Ширина | 16 |
| Ширина или размер ячейки | 16.0 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40260_25.PDF
pdf, 1.17 MB
04ИДЮ128.CN.С00998.pdf
pdf, 442.12 KB
Паспорт (1)
UZV.001_ЗВИ_Fengtai_РЭ_изд.1.pdf
pdf, 1.9 MB
Листовка (1)
listovka_IEK_ZVI_view_5.pdf
pdf, 1.64 MB
Габаритные чертежи (1)
Passport_ZVI_28052015 - ГЧ.jpg
jpg, 2.19 MB
