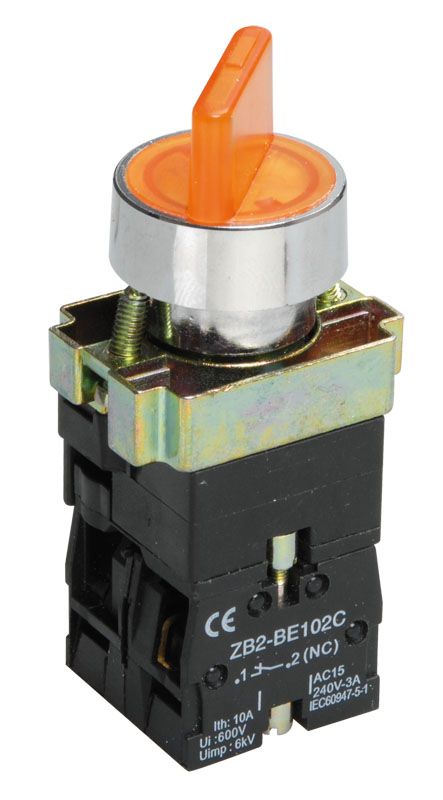

Переключатель LAY5-BK2565 2 положения желтый NO+NC IEK
Характеристики
В сборе в корпусе
Нет
Высота
29.5
Глубина
86.0
Диаметр отверстия
22.0
Класс защиты от поражения электрическим током
II
Кол-во вспомогат норм замкнутых-НЗ конт
0
Кол-во вспомогат норм разомкнутых-НО конт
0
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Характеристики
| В сборе в корпусе | Нет |
|---|---|
| Высота | 29.5 |
| Глубина | 86.0 |
| Диаметр отверстия | 22.0 |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC | 600 |
| Номин напряжение изоляции Ui | 600 |
| Номин напряжение постоян тока - DC | 400 |
| Номин продолжительный ток Iu | 7.5 |
| Номин раб напряжение AC контактов | 110; 230; 400; 600 |
| Номин раб напряжение DC контактов | 24; 48; 110; 220; 400 |
| Номин рабочий ток Ie при AC-15 230 В | 3,0 |
| Номин рабочий ток Ie при АС-15 400 В | 1,5 |
| Номин тепловой ток Ith | 10 |
| Номинальная способность к присоединению | 2х2,5 |
| Обозначение положений | 0-1 |
| Подсветка | Светодиодная подсветка |
| Подходит для монтажа на передней стенке | Нет |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для установки в распредел платы | Да |
| С возвратом в нейтральное положение | Нет |
| С нейтральной позицией - ОТКЛ | Да |
| Степень защиты - IP передняя сторона | IP40 |
| Степень защиты - IP сторона контактов | IP20 |
| Температура эксплуатации | -10...40 |
| Тип выключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Пакетный переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип ручки - доп устройства | Короткая ручка с подсветкой |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Фиксация положения переключателя | Да |
| Функции переключателя | Многоступенчатый переключатель |
| Цвет | Желтый |
| Цвет | Желтый |
| Ширина | 39.5 |
Документация
Скачать всю документациюСертификаты (4)
ЕАЭС RU С-CN.АЯ46.В.41182_25.PDF
pdf, 2.84 MB
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.49486_26.pdf
pdf, 2.84 MB
Паспорт (1)
Perekluchateli_LAY5_passp_ru-en_4.pdf
pdf, 5.52 MB
Преимущества (11)

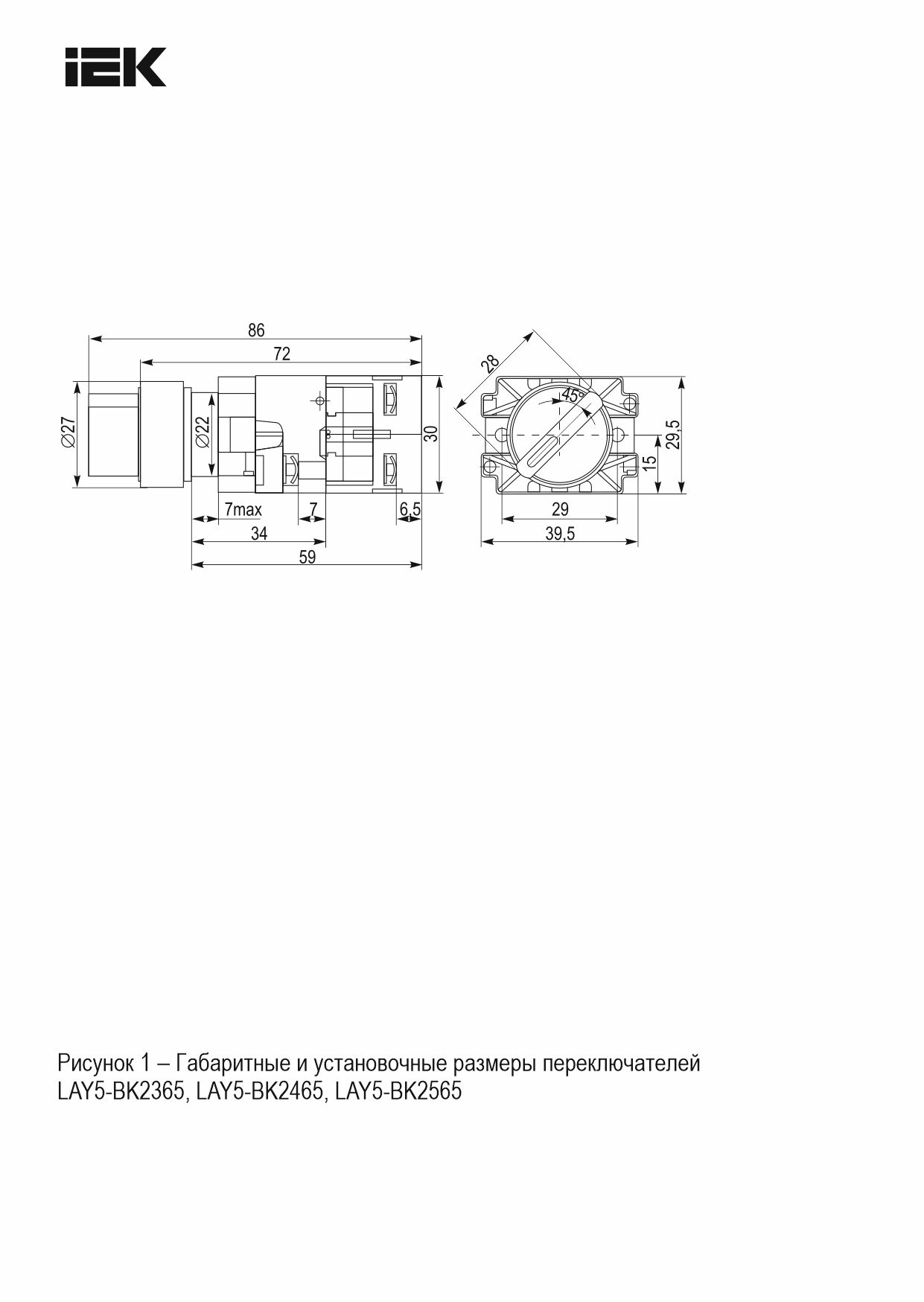

Габаритные чертежи (1)
jpg, 85.82 KB

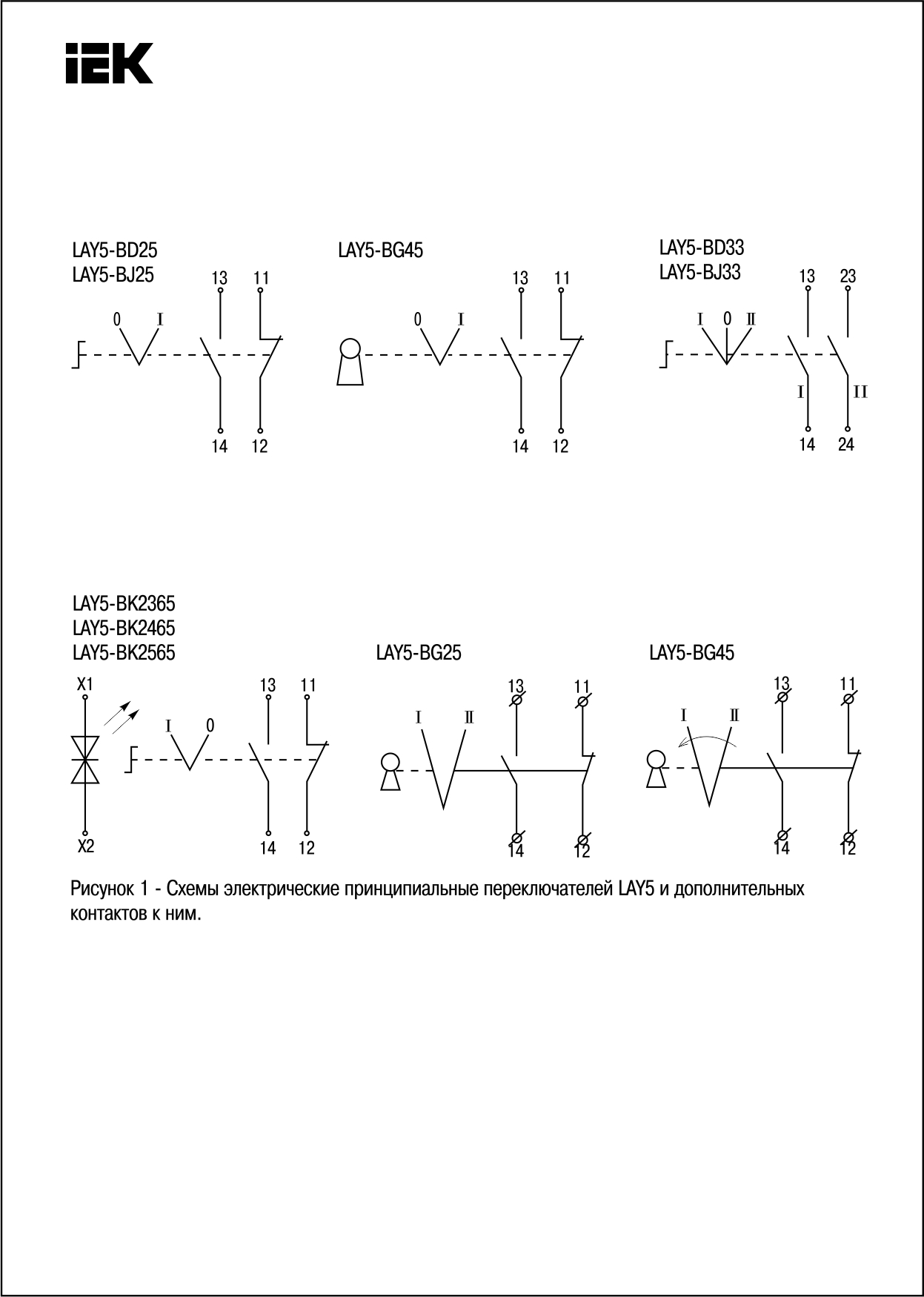

Схема подключения (1)
LAY5_switches_passport_062016 - СП.jpg
jpg, 2.03 MB
Аналоги
| Фото | Наименование | Наличие | Цена (₽) | |
|---|---|---|---|---|

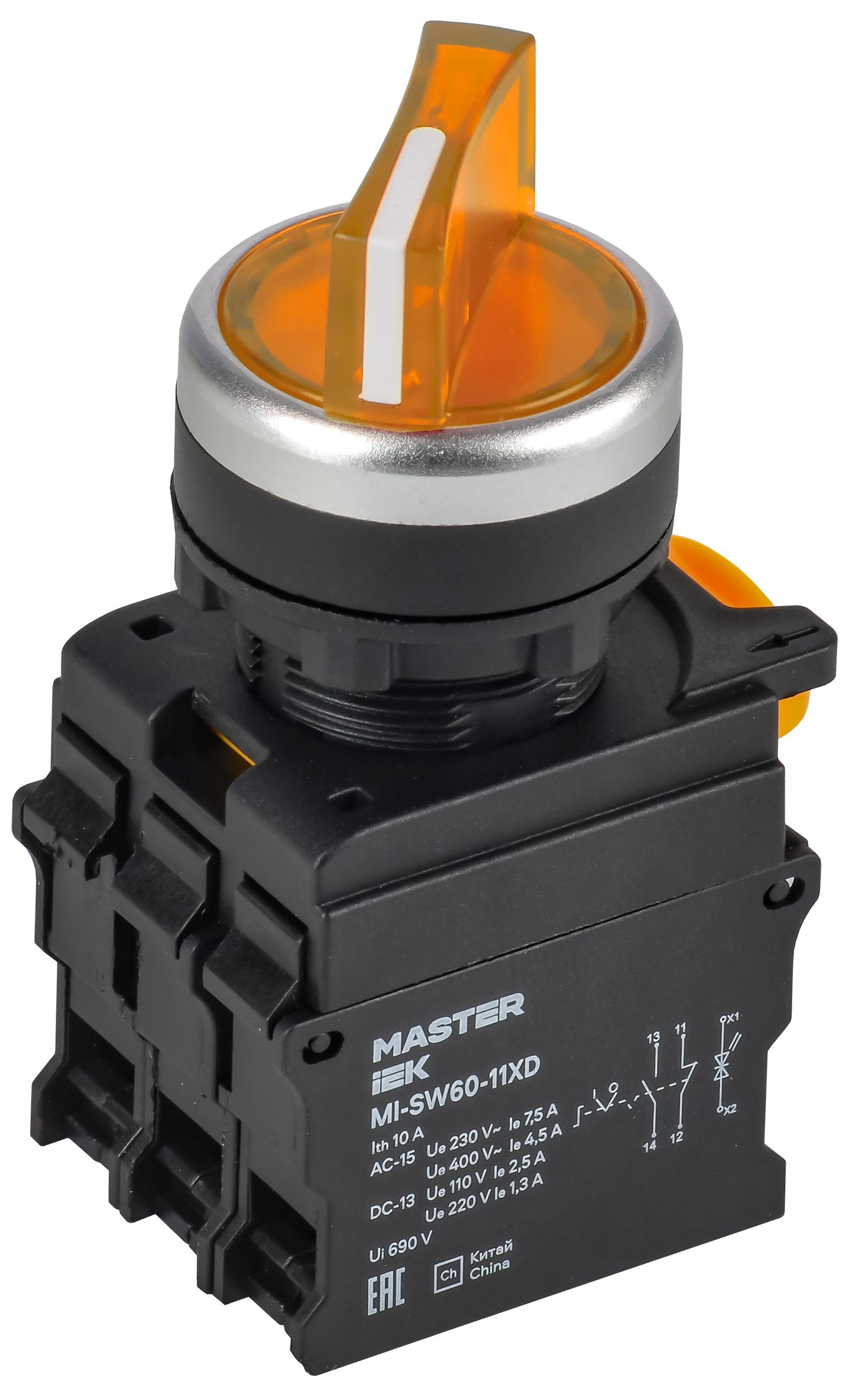

 | Бренд: IEK Артикул: Екатеринбург — 30 шт 30 шт — 1-3 дня Удаленный склад — 620 шт 620 шт — 7-12 дней Ваша цена: 478.78 ₽ / шт Розничная цена: 748.09 ₽ | Екатеринбург — 30 шт 30 шт — 1-3 дня Удаленный склад — 620 шт 620 шт — 7-12 дней | Ваша цена: 478.78 ₽ / шт Розничная цена: 748.09 ₽ |
