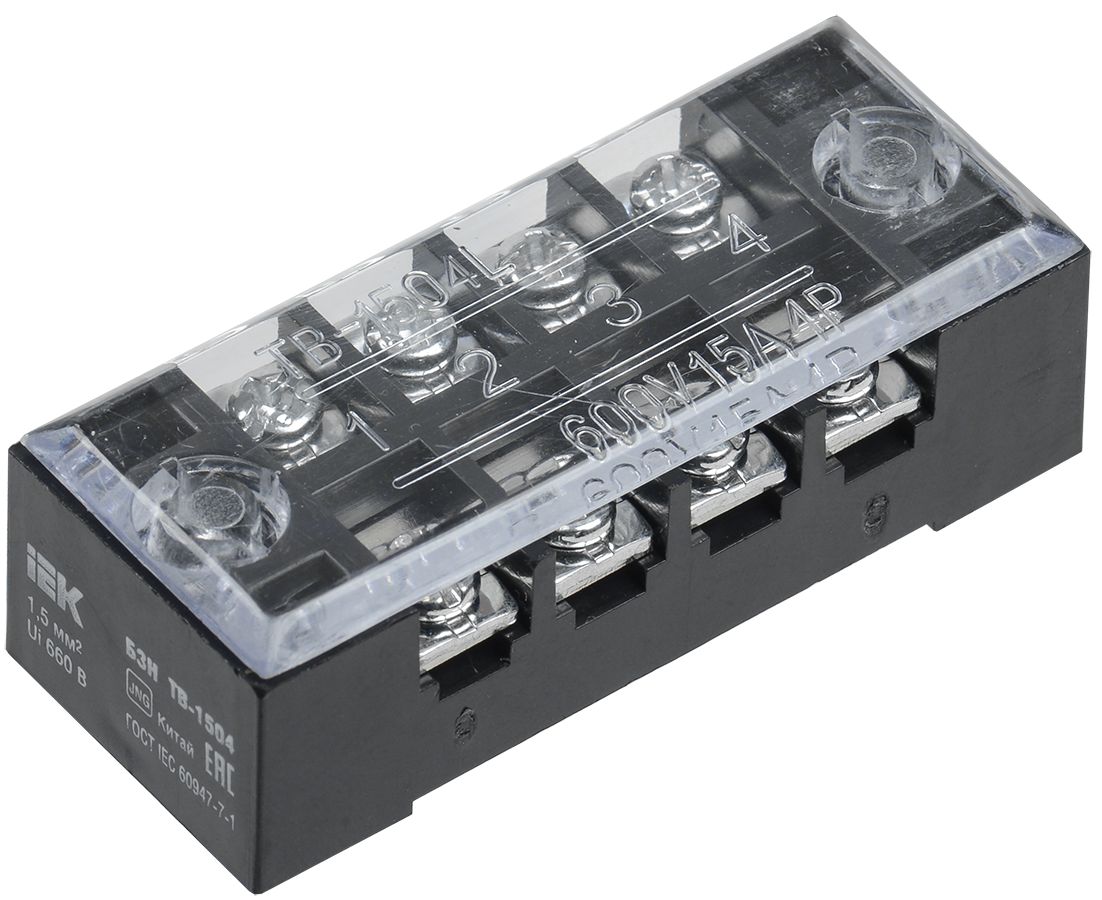

Блок зажимов наборный БЗН ТВ-1504 1,5мм2 15А 4 пары IEK
Характеристики
Винт крепления
М3
Возможно использовать с функцией PEN
Нет
Высота
17
Длина
54
Класс негорючести изоляц материала UL94
V1
Климатическое исполнение
УХЛ3
Количество зажимных клемм на 1 полюс
2
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.

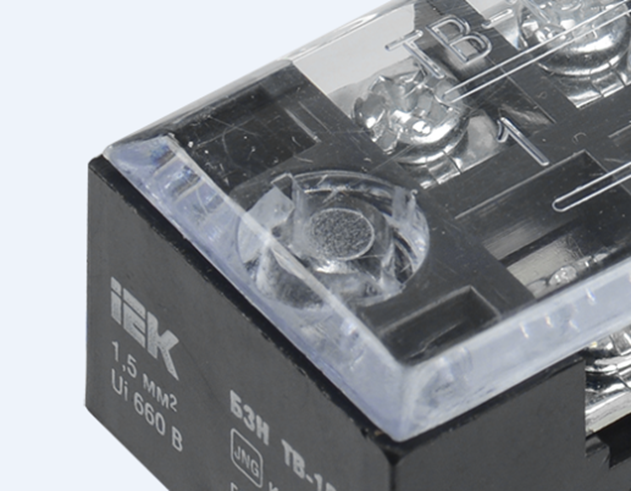

Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.

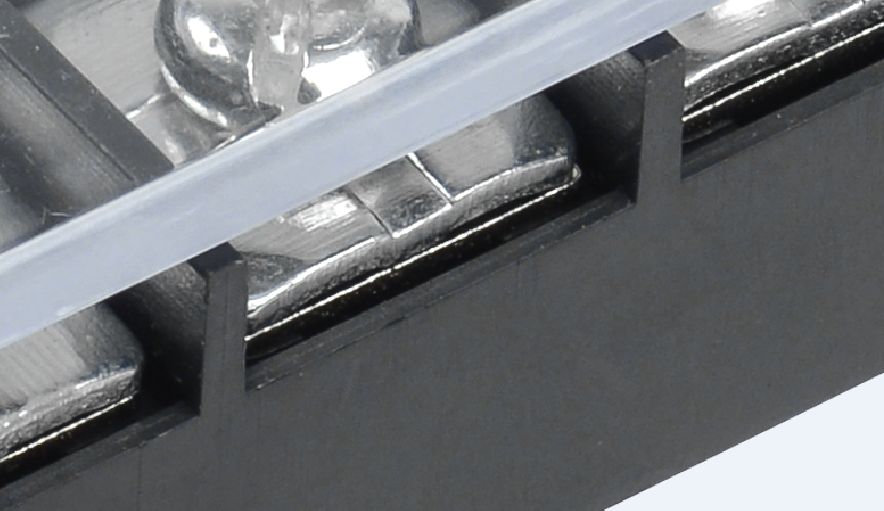

Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Характеристики
| Винт крепления | М3 |
|---|---|
| Возможно использовать с функцией PEN | Нет |
| Высота | 17 |
| Длина | 54 |
| Класс негорючести изоляц материала UL94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 1,5 |
| Макс сечение присоед шин | 6х3 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Прочее |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Трехфазная установка |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение изоляции Ui | 660 |
| Номин раб напряжение | 660 |
| Номин раб напряжение переменного тока Ue | ≤ 660 |
| Номин раб напряжение постоянного тока Ue | ≤ 440 |
| Номин ток In | 15 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 0,75 ...1,5 |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...50 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 0,75 ...1,5 |
| Сечение одножильного жёсткого провода | 0,75 ...1,5 |
| Сечение шины | 3.3 |
| Степень загрязнения | 3 |
| Степень защиты - IP | IP00 |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Черный |
| Ширина | 22 |
| Ширина или размер ячейки | 22.0 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42647_25.pdf
pdf, 1.96 MB
ЕАЭС RU С-CN.АЯ46.В.49172_26.pdf
pdf, 2.02 MB
Паспорт (1)
Clamping_blocks_BZN_passport_3.pdf
pdf, 2.21 MB
Листовка (1)
listovka_Bloki_zazhimov_BZN.pdf
pdf, 2.47 MB
Преимущества (3)

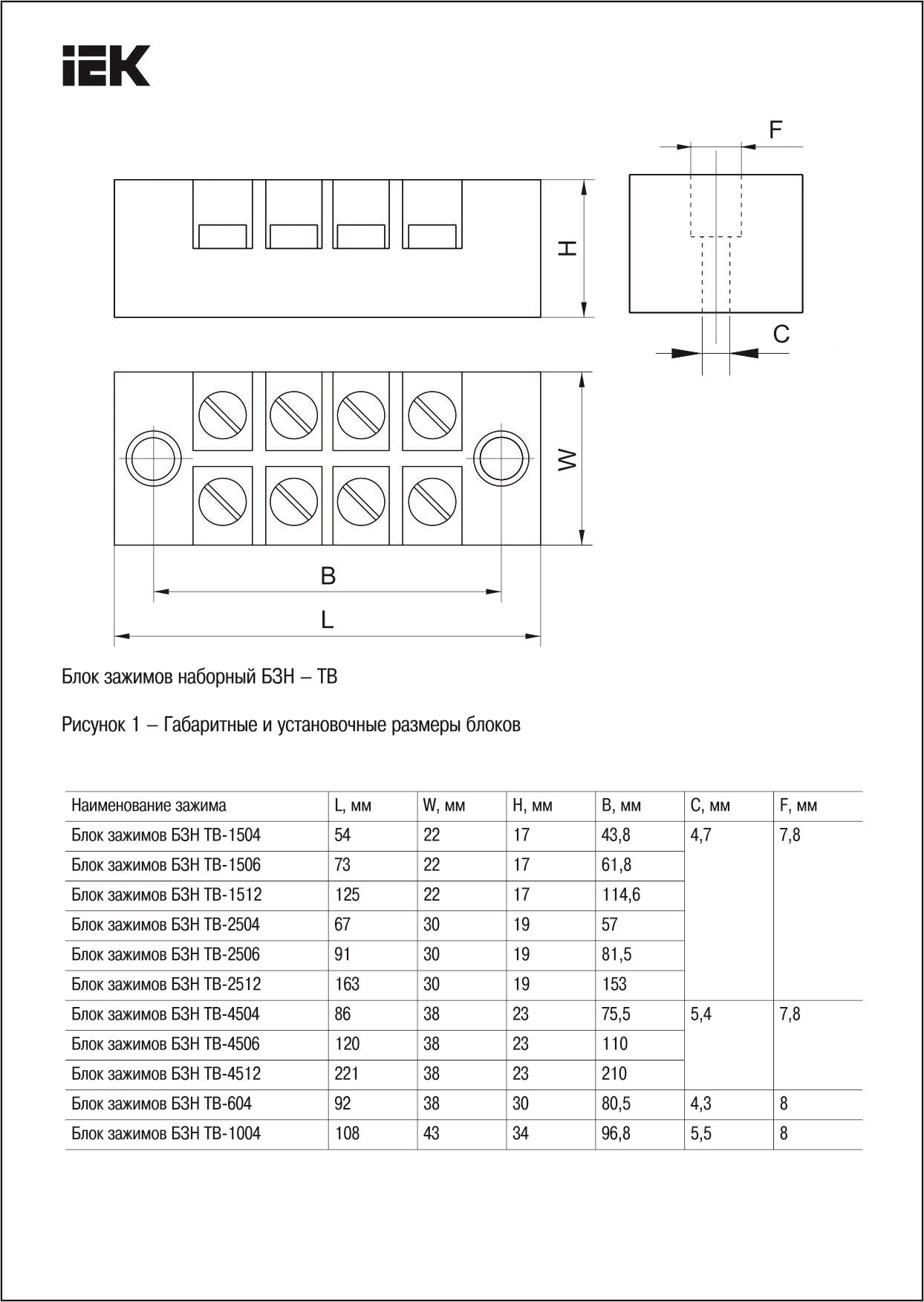

Габаритные чертежи (1)

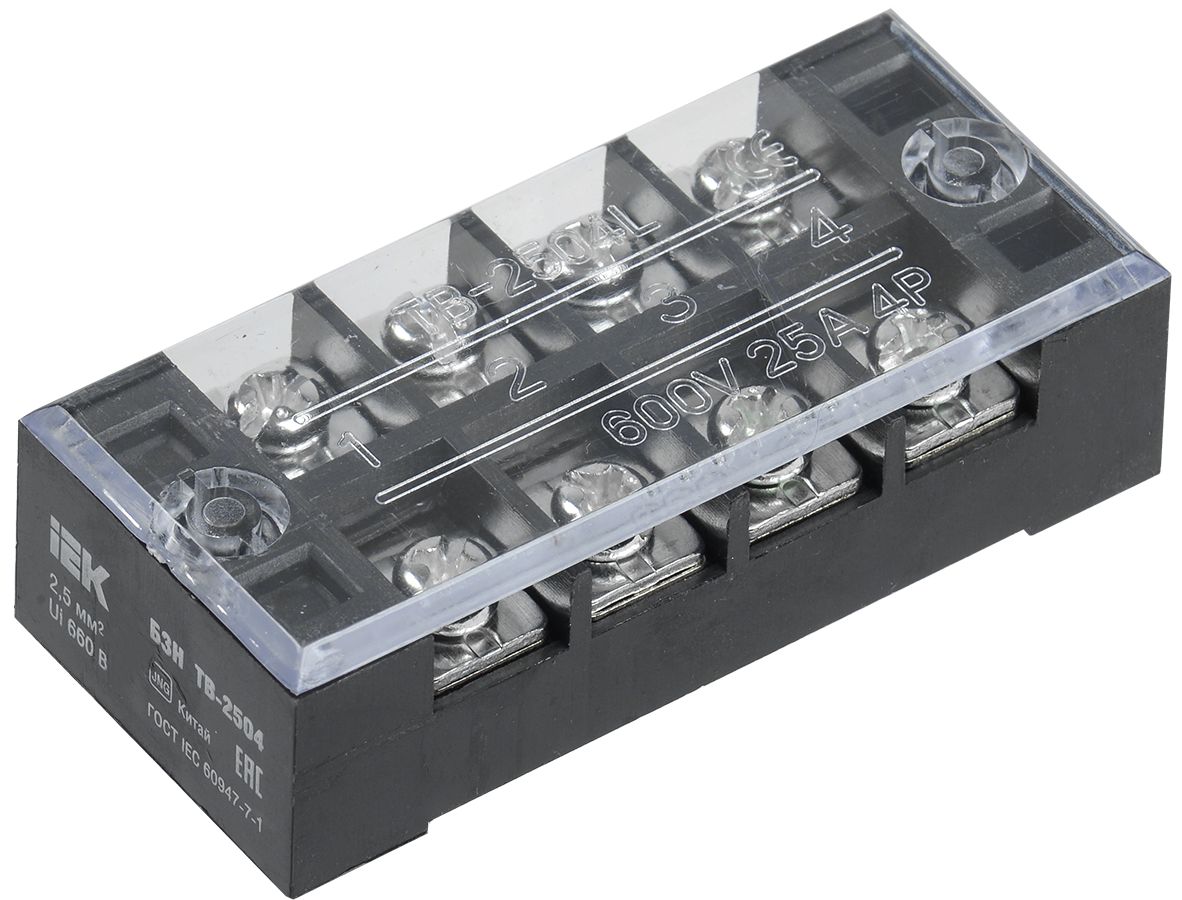

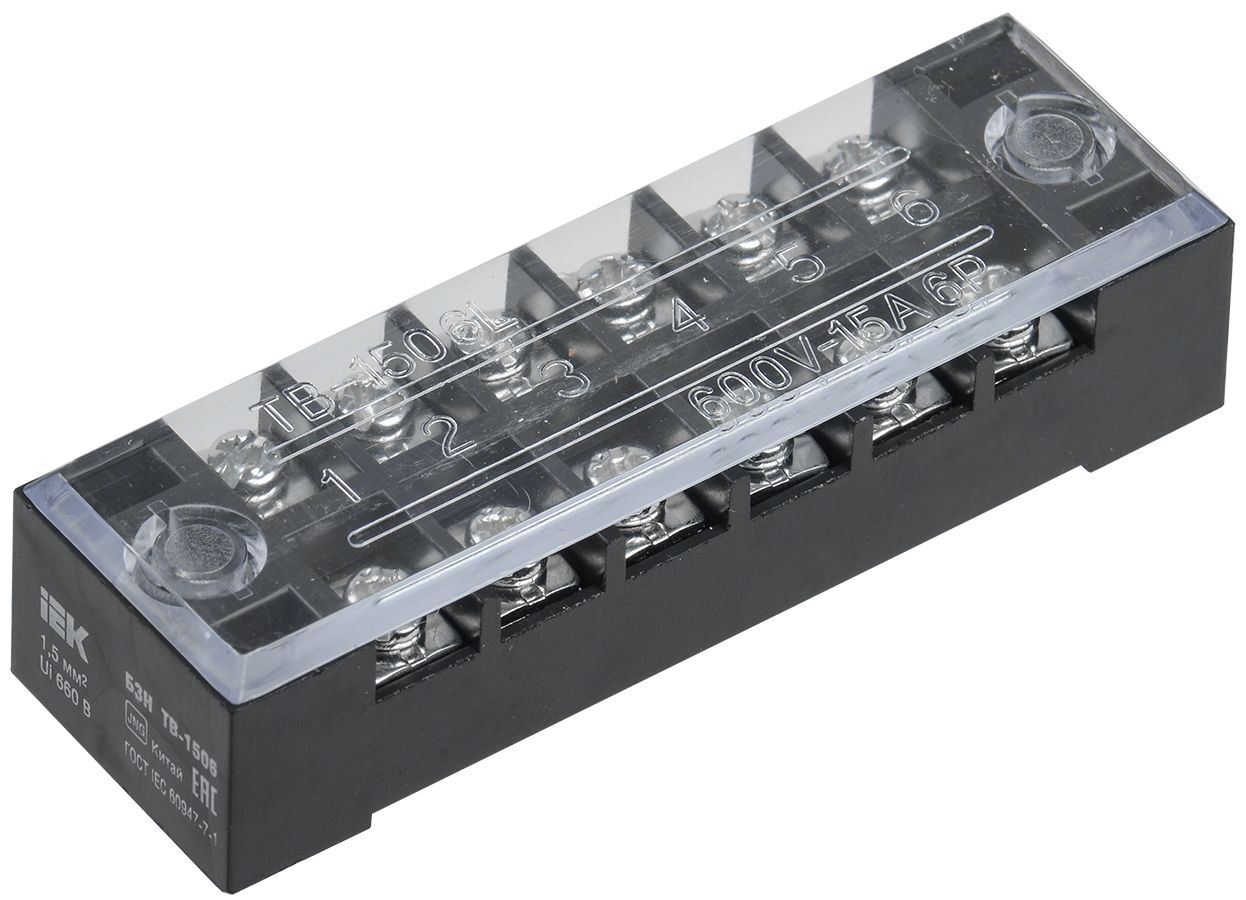

Аналоги
