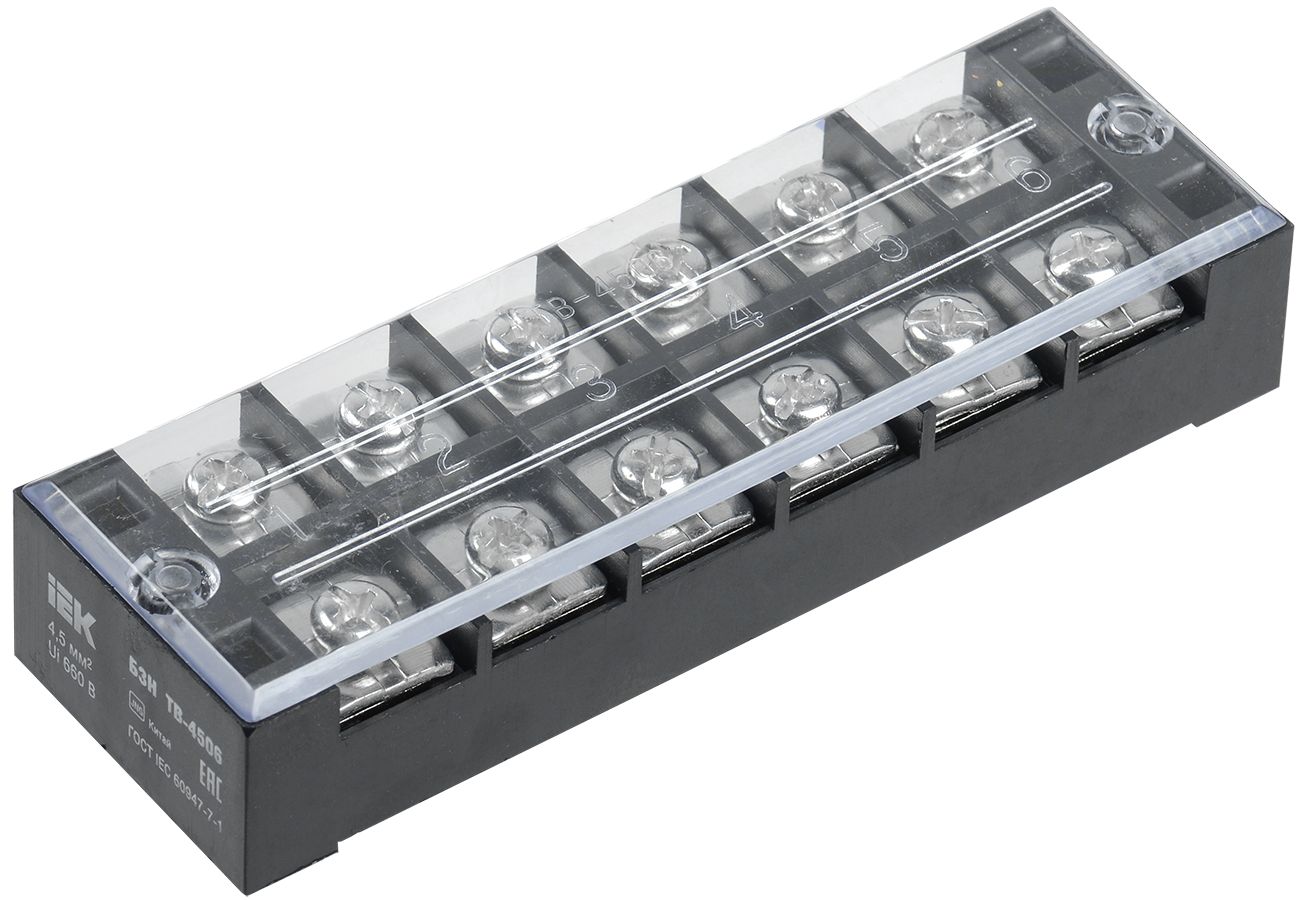

Блок зажимов наборный БЗН ТВ-4506 4,5мм2 45А 6 пар IEK
Характеристики
Винт крепления
М5
Возможно использовать с функцией PEN
Нет
Высота
23
Длина
120
Класс негорючести изоляц материала UL94
V1
Климатическое исполнение
УХЛ3
Количество зажимных клемм на 1 полюс
2
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Характеристики
| Винт крепления | М5 |
|---|---|
| Возможно использовать с функцией PEN | Нет |
| Высота | 23 |
| Длина | 120 |
| Класс негорючести изоляц материала UL94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 6 |
| Количество полюсов | 6 |
| Макс поперечное сечение проводника | 4,5 |
| Макс сечение присоед шин | 14x3,5 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Прочее |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Трехфазная установка |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение изоляции Ui | 660 |
| Номин раб напряжение | 660 |
| Номин раб напряжение переменного тока Ue | ≤ 660 |
| Номин раб напряжение постоянного тока Ue | ≤ 440 |
| Номин ток In | 45 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 1,5...4 |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...50 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1,5...4 |
| Сечение одножильного жёсткого провода | 1,5...4 |
| Сечение шины | 14.0 |
| Степень загрязнения | 3 |
| Степень защиты - IP | IP00 |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Черный |
| Ширина | 38 |
| Ширина или размер ячейки | 38.0 |
