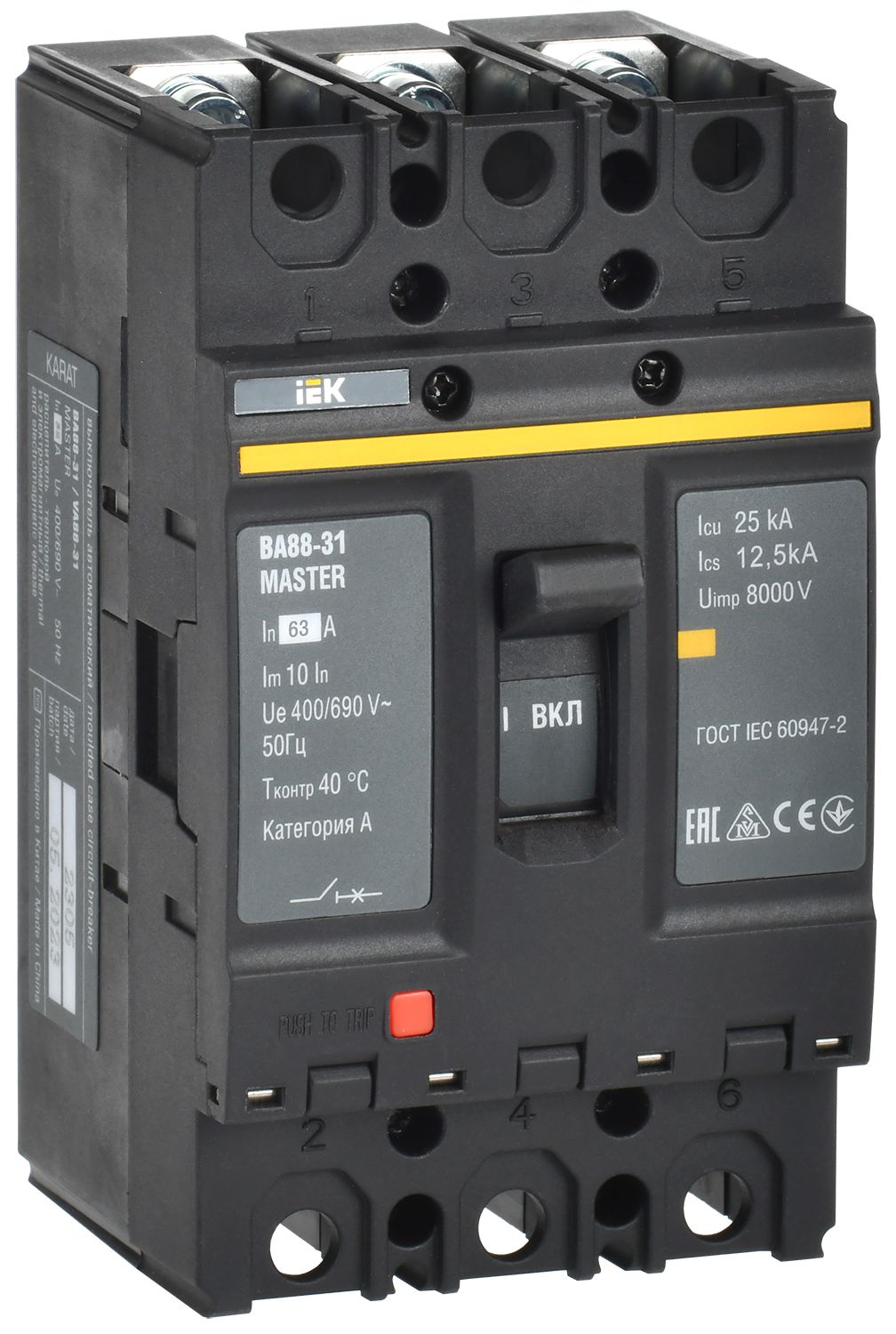

Выключатель автоматический ВА88-31 3Р 63А 25кА MASTER IEK
Характеристики
Высота
135.0
Высота над уровнем моря
< 2000
Глубина
87.0
Диап регул без заде сраб расцеп короткого замык
630
Диапазон уставки тока расцепления
63
Исполнение
Стационарное
Климатическое исполнение
УХЛ3
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Характеристики
| Высота | 135.0 |
|---|---|
| Высота над уровнем моря | < 2000 |
| Глубина | 87.0 |
| Диап регул без заде сраб расцеп короткого замык | 630 |
| Диапазон уставки тока расцепления | 63 |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Конструкция прибора | Прочее |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Нет |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение | 400...690 |
| Номин напряжение изоляции Ui | 800 |
| Номин откл способность Icu при 400 В 50 Гц | 15 |
| Номин продолжительный ток Iu | 63 |
| Номин раб наибольшая откл способность Ics | 11,25 |
| Номин раб напряжение | 400...690 |
| Номин ток | 63 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 25 |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP20 |
| Степень защиты зажимов IP | IP00 |
| Температура эксплуатации | -40...60 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип элемента управления | Тумблер |
| Частота сети | 50 |
| Ширина | 78.0 |
Документация
Скачать всю документациюСертификаты (5)
кабели.pdf
pdf, 353.16 KB
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.69510_26.pdf
pdf, 985.77 KB
Паспорт (1)
SVA.001.4_VA88_Master_passp_ru-eng_11.pdf
pdf, 657.47 KB
Листовка (1)
listovka_KARAT_avtomat_vykluchateli_VA88-31_MASTER.pdf
pdf, 341.69 KB
