ARMAT Расцепитель минимального напряжения 24В DC для MCCB типоразмер G; H; I IEK
Характеристики
Диапазон напряжений срабатывания % от номинального
35...70
Диапазон напряжений удержания % от номинального
85...110
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество переключающих контактов
0
Номин напряж питания цепи управ Us пост тока DC
24
Номин напряжение питания цепи управ Us AC 50 Гц
-
Описание
Расцепитель минимального напряжения предназначен для отключения автоматического выключателя в литом корпусе ARMAT при снижении напряжения контролируемой цепи до 70% от номинального, а также препятствует его включению, если напряжение цепи меньше 85% от номинального.
Характеристики
| Диапазон напряжений срабатывания % от номинального | 35...70 |
|---|---|
| Диапазон напряжений удержания % от номинального | 85...110 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин напряжение питания цепи управ Us AC 60 Гц | - |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для защитного выкл двигателя | Нет |
| Подходит для реле перегрузки | Нет |
| Подходит для силового выключателя | Да |
| С задержкой | Нет |
| Совместимость | MCCB ARMAT, типоразмер G,H,I |
| Тип напряжения управления | Постоянный (DC) |
| Тип подключения | Прочее |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB

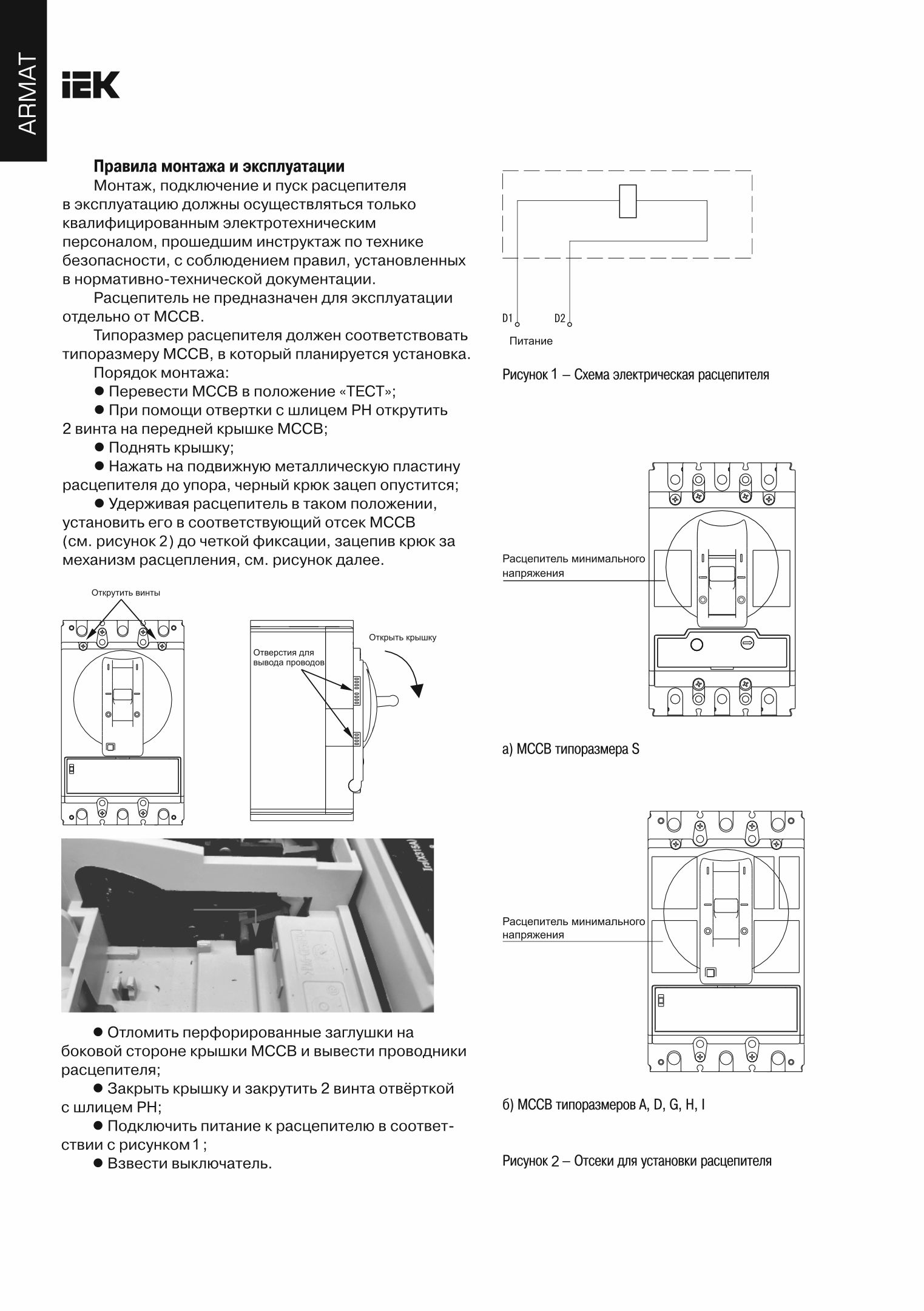

Руководство (1)
jpg, 304.22 KB
Паспорт (1)
AR.MCCBD.MT.001.1_Rascepitel_min_ARMAT_passp_ru-en_2.pdf
pdf, 448.45 KB

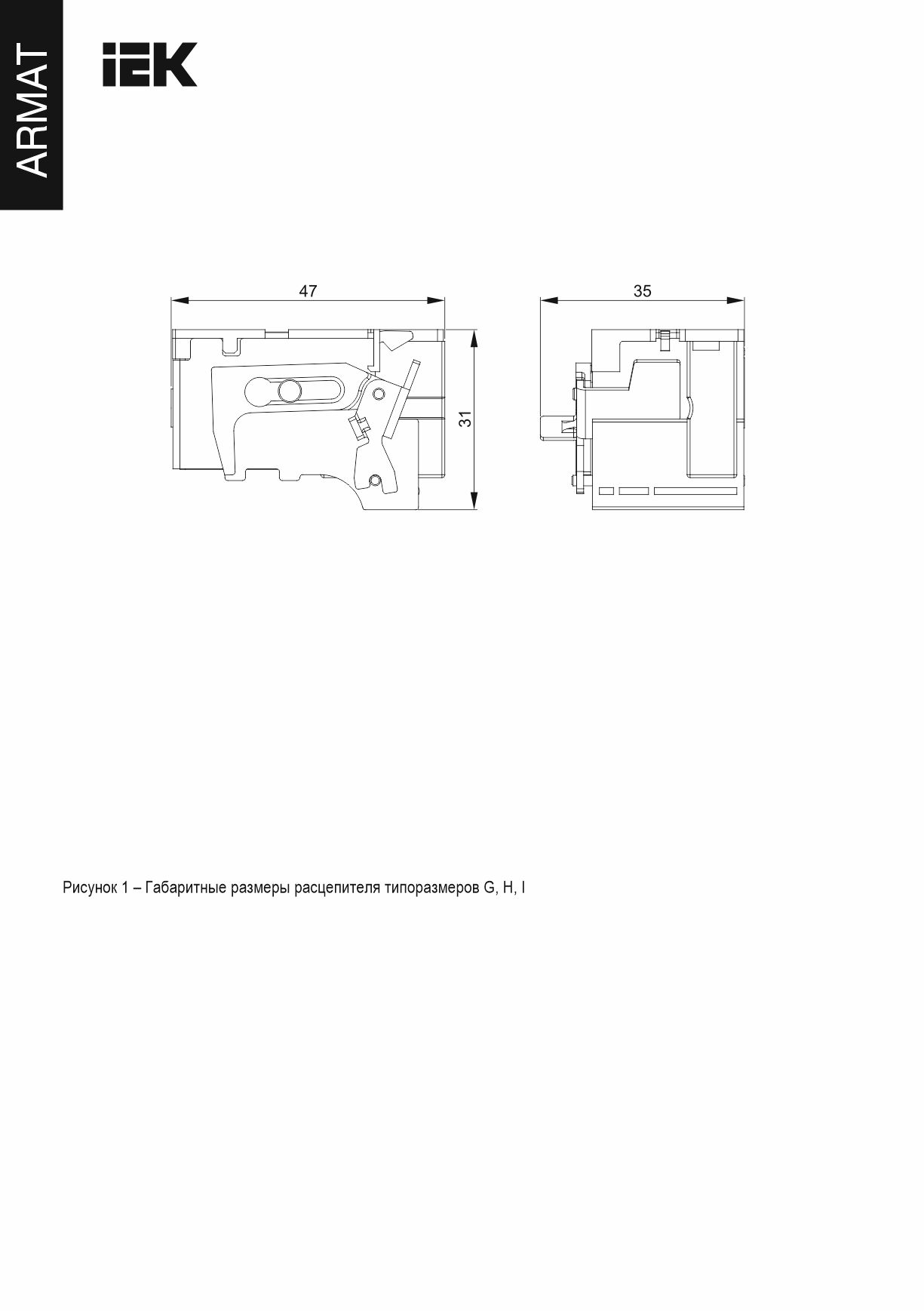

Габаритные чертежи (1)
jpg, 62.34 KB

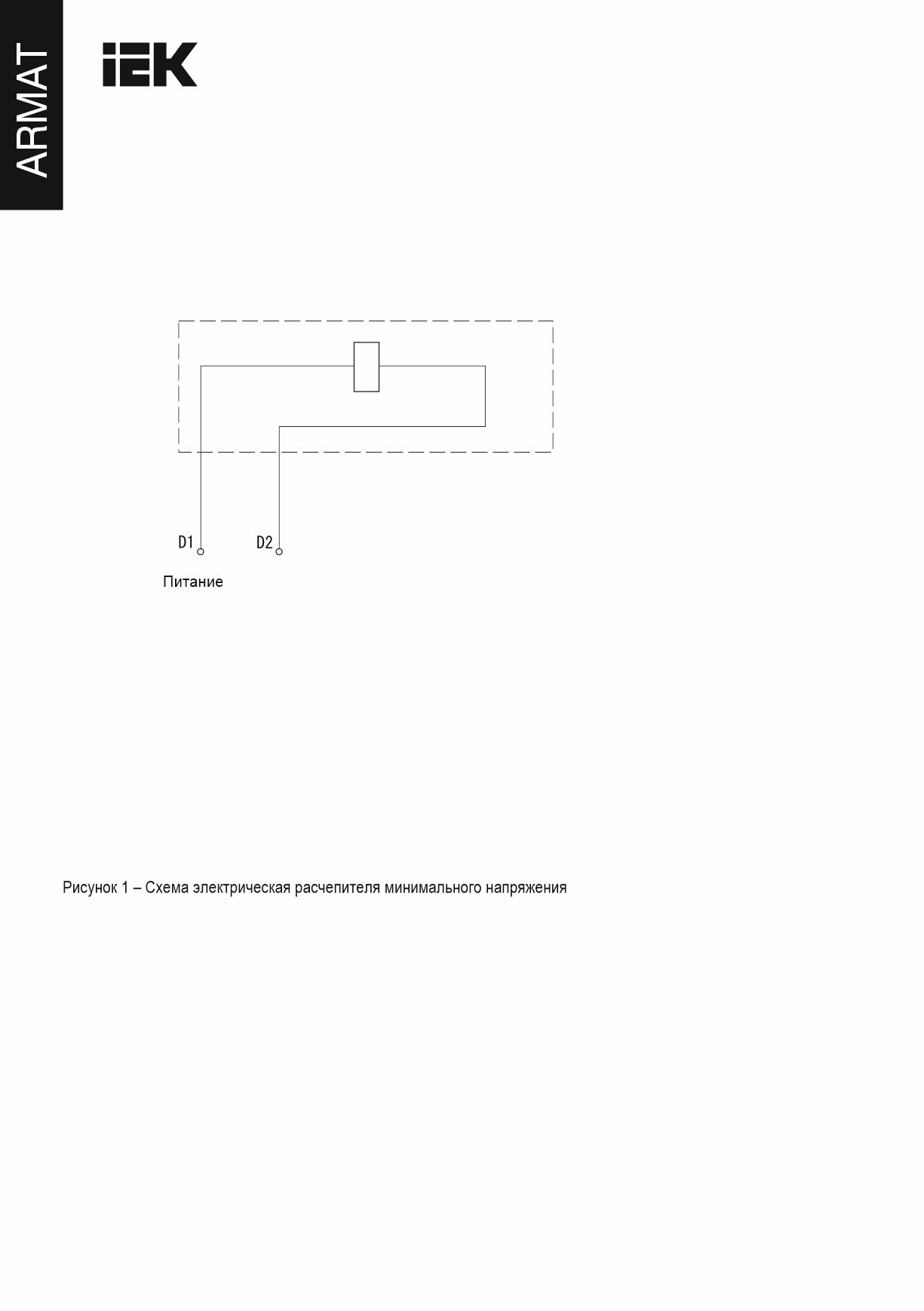

Схема подключения (1)
jpg, 46.29 KB
